Модуль защиты двигателя Goldair OUT69 CN

Goldair OUT69 CN — компактный электронный модуль защиты электродвигателя от тепловой перегрузки по сигналам PTC-датчиков.

К измерительной цепи OUT69 CN можно последовательно подключить от 1 до 9 PTC-датчиков, соответствующих DIN 44081 и DIN 44082.

Компактные размеры 53 × 33 × 68 мм позволяют устанавливать модуль непосредственно в клеммной коробке электродвигателя.

Назначение Goldair OUT69 CN

OUT69 CN предназначен для температурной защиты электродвигателей, для которых требуется контроль перегрева с помощью PTC-терморезисторов.

Один модуль позволяет контролировать несколько температурных зон, например:

• обмотки двигателя;
• редуктор;
• подшипники вала;
• другие контролируемые узлы, оснащенные PTC-датчиками.

Основные функции OUT69 CN

• температурная защита электродвигателя по PTC;
• подключение от 1 до 9 PTC-датчиков;
• последовательное соединение PTC-датчиков;
• поддержка датчиков с разными номинальными температурами срабатывания;
• отключение двигателя при тепловой перегрузке;
• 5-минутная задержка после охлаждения;
• автоматическое возобновление контроля;
• беспотенциальный переключающий выход 1SPDT.

Технические характеристики Goldair OUT69 CN

Контроль температуры по PTC

OUT69 CN контролирует состояние PTC-терморезисторов, установленных в различных температурных точках электродвигателя или связанных с ним узлов.

При нормальной температуре сопротивление PTC-цепи остается в допустимом диапазоне.

Если температура одной из контролируемых зон превышает номинальную температуру срабатывания соответствующего датчика, его сопротивление резко увеличивается.

OUT69 CN определяет это изменение и отключает контактор двигателя через выходное реле.

Подключение до 9 PTC-датчиков

К измерительному входу Goldair OUT69 CN можно последовательно подключить от 1 до 9 PTC-датчиков.

Датчики должны соответствовать DIN 44081 / DIN 44082.

Допускается использование PTC-датчиков с различными номинальными температурами срабатывания.

Благодаря этому один модуль OUT69 CN может контролировать несколько температурных зон.

Порог срабатывания PTC

Для температурной измерительной цепи указано сопротивление срабатывания:

R = 4,5 кОм ±20 %.

При достижении условий тепловой перегрузки выходное реле переходит в защитное состояние.

Порог сброса

Сопротивление сброса:

R = 2,75 кОм ±20 %.

После охлаждения PTC-датчиков ниже порогового значения начинается временная задержка перед восстановлением контроля.

5-минутная задержка после охлаждения

После восстановления нормального температурного состояния OUT69 CN запускает 5-минутную задержку.

По истечении этого времени модуль автоматически возобновляет мониторинг, если PTC-цепь находится в допустимом состоянии.

Беспотенциальный выход 1SPDT

Выход OUT69 CN выполнен в виде беспотенциального переключающего контакта 1SPDT.

Для выходного реле указаны параметры: 240 В AC / 2,5 А, C300. В технических данных также приведено значение 24 В AC/DC / 20 мА.

Компактное исполнение

Размеры OUT69 CN составляют всего 53 × 33 × 68 мм.

Благодаря компактному корпусу модуль подходит для установки в клеммную коробку электродвигателя.

Температура эксплуатации

Допустимый диапазон температуры окружающей среды: −30...+70 °C.

Механический ресурс

Заявленный механический ресурс выходного реле — около 1 миллиона циклов переключения.

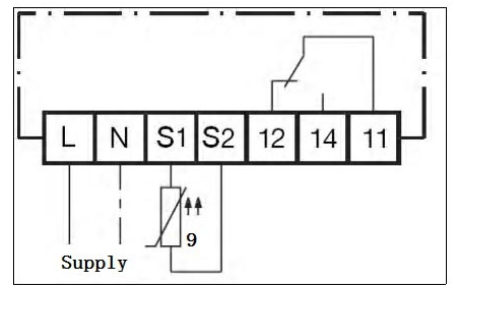

Схема подключения Goldair OUT69 CN

Для подключения питания, PTC-цепи, контактора двигателя и выходного контакта используйте схему производителя.

Открыть схему подключения Goldair OUT69 CN

Техническая документация Goldair OUT69 CN

Для подключения, проверки параметров PTC-цепи и эксплуатации устройства используйте техническую документацию Goldair.

Скачать техническую документацию Goldair OUT69 CN (PDF)

Как подобрать Goldair OUT69 CN

Перед заказом рекомендуется проверить:

• напряжение питания 200–240 В AC;
• количество PTC-датчиков;
• соответствие датчиков DIN 44081/082;
• номинальные температуры срабатывания PTC;
• схему последовательного соединения датчиков;
• параметры выходного реле;
• схему подключения контактора двигателя;
• размеры места установки.

Купить модуль защиты двигателя Goldair OUT69 CN

В компании «Дом Холода» можно заказать модуль защиты двигателя Goldair OUT69 CN для холодильного, компрессорного и другого профессионального оборудования.

Модуль позволяет контролировать до девяти PTC-датчиков и защищать двигатель от тепловой перегрузки.

Для точного подбора сообщите модель двигателя или компрессора, количество PTC-датчиков и параметры цепи управления.

Поставка оборудования осуществляется по Москве, Московской области и регионам России.

Часто задаваемые вопросы о Goldair OUT69 CN

Для чего предназначен OUT69 CN?

Для защиты электродвигателя от тепловой перегрузки по сигналам PTC-датчиков.

Сколько PTC-датчиков можно подключить?

От 1 до 9 PTC-датчиков, соединенных последовательно.

Каким стандартам должны соответствовать PTC-датчики?

DIN 44081 и DIN 44082.

Можно ли использовать датчики с разными температурами срабатывания?

Да. OUT69 CN позволяет последовательно подключать PTC-датчики с различными номинальными температурами срабатывания.

Какое сопротивление срабатывания?

4,5 кОм ±20 %.

Какое сопротивление сброса?

2,75 кОм ±20 %.

Что происходит после охлаждения двигателя?

После восстановления нормального состояния PTC начинается 5-минутная задержка, после которой модуль автоматически возобновляет контроль.

Какое напряжение питания OUT69 CN?

200–240 В AC ±10 %.

Какой выход используется?

1SPDT, беспотенциальный переключающий контакт.

Можно ли устанавливать OUT69 CN в клеммную коробку двигателя?

Да. Компактное исполнение предназначено в том числе для такого варианта установки.

Какие размеры устройства?

53 × 33 × 68 мм.

Какой номер заказа?

16G08 069 11.
