Модуль защиты двигателя Goldair OUT69 SC2

Goldair OUT69 SC2 — микроконтроллерный модуль температурной защиты двигателя, разработанный специально для компрессоров Copeland.

Устройство контролирует температуру обмотки двигателя по сигналам PTC-терморезисторов.

OUT69 SC2 поддерживает подключение до 9 PTC-датчиков, в том числе с различными номинальными температурами отключения.

Исполнения Goldair OUT69 SC2

Назначение OUT69 SC2

Goldair OUT69 SC2 предназначен для температурной защиты электродвигателя компрессора.

В техническом описании устройство указано как модуль, разработанный специально для применения с компрессорами Copeland.

Контроль температуры выполняется с помощью PTC-терморезисторов, установленных в обмотках двигателя или других контролируемых температурных точках.

Основные функции OUT69 SC2

• температурная защита двигателя по PTC;
• подключение до 9 PTC-терморезисторов;
• поддержка датчиков с разными номинальными температурами отключения;
• задержка после срабатывания защиты 30 минут ±20%;
• автоматическое восстановление контроля после охлаждения и окончания задержки;
• сброс задержки отключением питания примерно на 5 секунд;
• гальваническая развязка цепей датчика и питания;
• беспотенциальный переключающий релейный выход.

Технические характеристики Goldair OUT69 SC2

Контроль температуры двигателя по PTC

OUT69 SC2 контролирует сопротивление PTC-терморезисторов, установленных в двигателе компрессора.

Если температура одной или нескольких контролируемых зон превышает номинальную температуру отключения, сопротивление соответствующих PTC-терморезисторов резко увеличивается.

Модуль фиксирует это состояние и отключает защитное реле.

До 9 PTC-терморезисторов

Goldair OUT69 SC2 может контролировать до 9 PTC-терморезисторов.

Допускается применение датчиков с различными номинальными температурами отключения.

PTC-датчики подключаются последовательно и должны соответствовать DIN 44081 и DIN 44082.

Сопротивление срабатывания

Для измерительной цепи указано сопротивление срабатывания:

4,5 кОм ±20 %.

Сопротивление сброса

Порог возврата:

2,75 кОм ±20 %.

После охлаждения PTC-терморезисторов ниже порога сброса модуль может вернуться к нормальному режиму после завершения временной задержки.

Задержка 30 минут после срабатывания

При срабатывании температурной защиты OUT69 SC2 отключает реле и запускает 30-минутную задержку ±20 %.

После охлаждения PTC-датчиков ниже порогового значения и завершения задержки реле автоматически возобновляет контроль.

Сброс временной задержки

Активную задержку можно отменить, отключив питание устройства примерно на 5 секунд.

Гальваническая развязка

В OUT69 SC2 цепь датчиков и цепь питания гальванически изолированы друг от друга.

Это является частью электрической конструкции модуля защиты.

Выходное реле OUT69 SC2

Выход устройства выполнен в виде беспотенциального переключающего контакта.

Реле работает по принципу замкнутой цепи.

Для него указаны следующие электрические параметры:

• 240 В AC / 2,5 А, C300;
• 24 В AC/DC / 20 мА.

Варианты питания Goldair OUT69 SC2

OUT69 SC2 выпускается в двух вариантах.

071-0649-00 — исполнение AC 115–230 / 120–240 В, номер заказа 16G08 SC2 00.

071-0649-01 — низковольтное исполнение AC 24 В, номер заказа 16G08 SC2 01.

Применение с компрессорами Copeland

В техническом описании OUT69 SC2 указан как микроконтроллерный модуль защиты, разработанный специально для компрессоров Copeland.

Основная контролируемая величина — температура обмотки электродвигателя.

Применение с частотным преобразователем

Goldair OUT69 SC2 не предназначен для использования с частотными преобразователями.

Это необходимо учитывать при подборе модуля для конкретного компрессора и схемы управления.

Температура эксплуатации

Допустимый диапазон температуры окружающей среды: −30...+70 °C.

Механический ресурс

Заявленный механический ресурс составляет приблизительно 1 миллион циклов переключения.

Размеры Goldair OUT69 SC2

Габаритные размеры устройства: 76,5 × 81,5 × 34,5 мм.

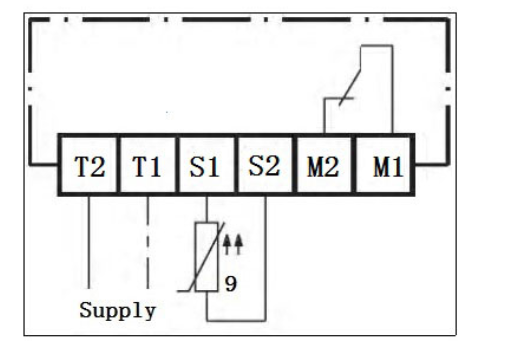

Схема подключения Goldair OUT69 SC2

Для подключения питания, PTC-цепи и выходного реле используйте схему производителя.

Открыть схему подключения Goldair OUT69 SC2

Техническая документация Goldair OUT69 SC2

Для подключения, проверки параметров PTC-цепи, временной задержки и правил эксплуатации используйте техническую документацию Goldair.

Скачать техническую документацию Goldair OUT69 SC2 (PDF)

Как подобрать Goldair OUT69 SC2

Перед заказом рекомендуется проверить:

• номер детали;
• необходимое напряжение питания;
• модель компрессора;
• количество PTC-терморезисторов;
• соответствие датчиков DIN 44081/082;
• номинальные температуры отключения PTC;
• схему последовательного подключения датчиков;
• параметры выходного реле;
• отсутствие частотного преобразователя в данной схеме применения.

Купить модуль защиты двигателя Goldair OUT69 SC2

В компании «Дом Холода» можно заказать модуль защиты двигателя Goldair OUT69 SC2 для профессионального холодильного и компрессорного оборудования.

OUT69 SC2 обеспечивает температурный контроль по PTC-терморезисторам, 30-минутную задержку после срабатывания защиты и автоматическое восстановление после охлаждения.

Для точного подбора сообщите номер детали, модель компрессора, напряжение питания и параметры PTC-цепи.

Поставка осуществляется по Москве, Московской области и регионам России.

Часто задаваемые вопросы о Goldair OUT69 SC2

Для чего предназначен OUT69 SC2?

Для температурной защиты двигателя компрессора по сигналам PTC-терморезисторов.

Для каких компрессоров разработан OUT69 SC2?

В техническом описании модель указана как разработанная специально для компрессоров Copeland.

Сколько PTC-датчиков можно подключить?

До 9 PTC-терморезисторов.

Можно ли использовать PTC с разными температурами отключения?

Да. Такой режим прямо предусмотрен в описании OUT69 SC2.

Какое сопротивление срабатывания?

4,5 кОм ±20 %.

Какое сопротивление сброса?

2,75 кОм ±20 %.

Какая задержка после срабатывания?

30 минут ±20 %.

Можно ли сбросить задержку раньше?

Да. Для этого в описании предусмотрено отключение питания примерно на 5 секунд.

Есть ли гальваническая развязка?

Да. Цепи датчиков и питания гальванически изолированы друг от друга.

Какие варианты питания доступны?

AC 115–230 / 120–240 В или AC 24 В.

Можно ли использовать OUT69 SC2 с частотным преобразователем?

Нет. В техническом описании указано, что OUT69 SC2 не предназначен для работы с частотными преобразователями.

Какие размеры OUT69 SC2?

76,5 × 81,5 × 34,5 мм.
