Модуль защиты двигателя Goldair OUT69

Goldair OUT69 — электронный модуль температурной защиты двигателя по PTC-терморезисторам.

Устройство предназначено для защиты электродвигателя от перегрева и может использоваться с двигателями, оснащенными PTC-датчиками температуры.

К измерительной цепи OUT69 можно последовательно подключить от 1 до 9 PTC-датчиков, соответствующих DIN 44081 и DIN 44082.

Назначение Goldair OUT69

Модуль OUT69 контролирует состояние PTC-датчиков, установленных в температурно нагруженных частях электродвигателя.

Когда температура одной из контролируемых зон превышает номинальную температуру срабатывания соответствующего PTC-датчика, его сопротивление быстро увеличивается.

OUT69 фиксирует изменение сопротивления и размыкает цепь контактора, отключая двигатель.

Основные функции OUT69

• защита электродвигателя от перегрева;
• контроль температуры по PTC-датчикам;
• подключение от 1 до 9 PTC-датчиков;
• последовательное соединение датчиков;
• совместимость с PTC по DIN 44081 / DIN 44082;
• отключение контактора двигателя при перегреве;
• автоматический возврат после охлаждения;
• беспотенциальный переключающий выход 1SPDT.

Технические характеристики Goldair OUT69

Температурная защита по PTC

Работа Goldair OUT69 основана на контроле сопротивления PTC-терморезисторов.

При повышении температуры выше номинального порога срабатывания сопротивление соответствующего PTC-датчика резко увеличивается.

Модуль определяет это состояние и отключает двигатель через цепь контактора.

Подключение до 9 PTC-датчиков

К OUT69 можно последовательно подключить от 1 до 9 PTC-датчиков.

Датчики должны соответствовать стандартам DIN 44081 и DIN 44082.

Последовательное подключение нескольких датчиков позволяет контролировать несколько температурно нагруженных зон двигателя одним защитным модулем.

Сопротивление срабатывания

Для измерительной цепи OUT69 указано сопротивление срабатывания:

4,5 кОм ±20 %.

При достижении условий срабатывания выходное реле размыкает цепь контактора и отключает двигатель.

Сопротивление сброса

Сопротивление возврата измерительной цепи:

2,75 кОм ±20 %.

В функциональном описании также указано, что восстановление происходит после снижения температуры примерно на 3 K, когда общее сопротивление PTC-цепи составляет около 2,7 кОм.

Автоматический возврат после охлаждения

После снижения температуры контролируемых зон и возврата сопротивления PTC-цепи к допустимому значению OUT69 возвращается в рабочее состояние.

Это позволяет восстановить работу системы после устранения условия тепловой перегрузки.

Работа выходного реле

Goldair OUT69 оснащен беспотенциальным переключающим контактом 1SPDT.

Для выходного реле указаны:

• 240 В AC / 2,5 А, C300;
• 24 В AC/DC / 20 мА.

Выход используется для управления контактором двигателя в защитной цепи.

Питание Goldair OUT69

Напряжение питания: 200–240 В AC ±10 %.

Потребляемая мощность — 3 ВА.

Температура эксплуатации

Допустимый диапазон температуры окружающей среды: −30...+70 °C.

Механический ресурс

Заявленный ресурс выходного реле составляет около 1 миллиона циклов переключения.

Размеры Goldair OUT69

Габаритные размеры устройства: 53 × 33 × 68 мм.

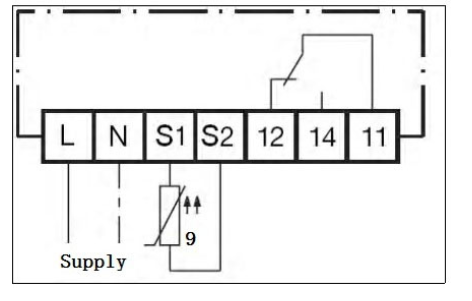

Схема подключения Goldair OUT69

Для подключения питания, PTC-датчиков, выходного реле и контактора двигателя используйте схему производителя.

Открыть схему подключения Goldair OUT69

Техническая документация Goldair OUT69

Для подключения, проверки параметров PTC-цепи и условий эксплуатации используйте техническую документацию Goldair.

Скачать техническую документацию Goldair OUT69 (PDF)

Как подобрать Goldair OUT69

Перед заказом рекомендуется проверить:

• напряжение питания 200–240 В AC;
• количество PTC-датчиков;
• соответствие датчиков DIN 44081/082;
• номинальные температуры срабатывания датчиков;
• схему последовательного соединения PTC;
• параметры выходного контакта;
• схему подключения контактора двигателя;
• габариты места установки.

Купить модуль защиты двигателя Goldair OUT69

В компании «Дом Холода» можно заказать модуль защиты двигателя Goldair OUT69 для профессионального холодильного, компрессорного и другого оборудования.

OUT69 обеспечивает температурный контроль по PTC-датчикам и отключение двигателя при тепловой перегрузке.

Для точного подбора сообщите модель двигателя или компрессора, количество PTC-датчиков и параметры цепи управления.

Поставка осуществляется по Москве, Московской области и регионам России.

Часто задаваемые вопросы о Goldair OUT69

Для чего предназначен Goldair OUT69?

Для защиты электродвигателя от тепловой перегрузки по сигналам PTC-датчиков.

Сколько PTC-датчиков можно подключить?

От 1 до 9 датчиков, соединенных последовательно.

Каким стандартам должны соответствовать PTC-датчики?

DIN 44081 и DIN 44082.

Какое сопротивление срабатывания?

4,5 кОм ±20 %.

Какое сопротивление сброса?

2,75 кОм ±20 %.

Что происходит при перегреве?

Сопротивление PTC-датчика увеличивается, после чего OUT69 размыкает цепь контактора и отключает двигатель.

Когда происходит повторное включение?

После охлаждения и восстановления нормального сопротивления PTC-цепи. В функциональном описании указано снижение температуры примерно на 3 K и общее сопротивление около 2,7 кОм.

Какое напряжение питания OUT69?

200–240 В AC ±10 %.

Какая потребляемая мощность?

3 ВА.

Какой тип выхода используется?

1SPDT, беспотенциальный переключающий контакт.

Какой механический ресурс?

Около 1 миллиона циклов переключения.

Какие размеры OUT69?

53 × 33 × 68 мм.

Какой номер заказа?

16G08 069 10.
