Модуль защиты двигателя Goldair OUT69™

Goldair OUT69™ — компактный электронный модуль температурной защиты электродвигателя по PTC-терморезисторам.

Устройство предназначено для контроля тепловой перегрузки двигателя и связанных с ним контролируемых узлов.

К измерительной цепи OUT69™ можно последовательно подключить до 9 PTC-датчиков, соответствующих DIN 44081 и DIN 44082.

Компактные размеры 53 × 33 × 68 мм позволяют устанавливать модуль в клеммной коробке электродвигателя.

Назначение Goldair OUT69™

OUT69™ применяется для температурной защиты электродвигателей, оснащенных PTC-датчиками.

Один модуль может контролировать несколько температурных точек, например:

• обмотки электродвигателя;
• редуктор;
• подшипники вала;
• другие узлы, оснащенные совместимыми PTC-датчиками.

Если температура одной из контролируемых зон превышает номинальную температуру срабатывания соответствующего PTC-датчика, его сопротивление увеличивается, после чего OUT69™ отключает контактор двигателя.

Основные функции OUT69™

• температурная защита двигателя по PTC;
• последовательное подключение до 9 PTC-датчиков;
• совместимость с PTC по DIN 44081 / DIN 44082;
• возможность использования датчиков с разными температурами срабатывания;
• контроль нескольких температурных зон одним модулем;
• отключение контактора двигателя при перегреве;
• 5-минутная задержка после охлаждения;
• беспотенциальный переключающий выход 1SPDT.

Технические характеристики Goldair OUT69™

Температурная защита по PTC

Работа Goldair OUT69™ основана на контроле сопротивления PTC-терморезисторов.

При повышении температуры контролируемого узла выше номинальной температуры срабатывания соответствующего датчика его сопротивление резко увеличивается.

Модуль регистрирует это изменение и отключает контактор двигателя, предотвращая дальнейший перегрев.

Подключение до 9 PTC-датчиков

К измерительной цепи OUT69™ можно последовательно подключить от 1 до 9 PTC-датчиков.

Датчики должны соответствовать DIN 44081 и DIN 44082.

Допускается использование PTC-датчиков с различными номинальными температурами срабатывания.

Таким образом, один модуль может контролировать несколько температурных зон двигателя и привода.

Сопротивление срабатывания

Порог сопротивления срабатывания для измерительной цепи:

4,5 кОм ±20 %.

При достижении условий тепловой перегрузки OUT69™ переводит выходное реле в защитное состояние.

Сопротивление сброса

Сопротивление сброса:

2,75 кОм ±20 %.

После снижения температуры ниже точки переключения модуль переходит к процедуре восстановления работы.

5-минутная задержка после охлаждения

После охлаждения контролируемых зон ниже порогового значения OUT69™ запускает 5-минутную задержку.

По истечении этого периода модуль возвращается к нормальному режиму контроля при допустимом состоянии PTC-цепи.

Отключение контактора двигателя

При срабатывании PTC-защиты Goldair OUT69™ управляет цепью контактора двигателя.

В случае перегрева контактор отключается, что предотвращает дальнейшую работу двигателя в аварийном температурном режиме.

Выходное реле 1SPDT

OUT69™ оснащен беспотенциальным переключающим контактом 1SPDT.

В технических данных указаны параметры:

• 240 В AC / 2,5 А, C300;
• 24 В AC/DC / 20 мА.

Питание Goldair OUT69™

Номинальное напряжение питания: 230 В AC ±10 %.

Потребляемая мощность: 3 ВА.

Компактное исполнение

Габаритные размеры Goldair OUT69™: 53 × 33 × 68 мм.

Компактное исполнение позволяет устанавливать модуль в клеммной коробке электродвигателя.

Температура эксплуатации

Допустимый диапазон температуры окружающей среды: −30...+70 °C.

Механический ресурс

Заявленный механический ресурс выходного реле составляет приблизительно 1 000 000 циклов переключения.

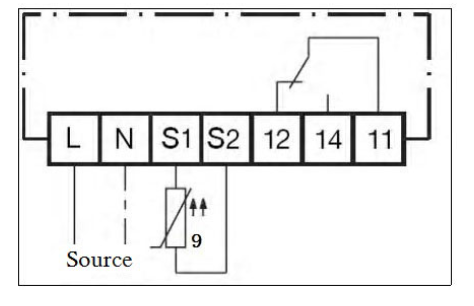

Схема подключения Goldair OUT69™

Для подключения питания, PTC-датчиков, выходного реле и контактора двигателя используйте схему производителя.

Открыть схему подключения Goldair OUT69™

Техническая документация Goldair OUT69™

Для подключения, проверки параметров PTC-цепи и условий эксплуатации используйте техническую документацию Goldair.

Скачать техническую документацию Goldair OUT69™ (PDF)

Как подобрать Goldair OUT69™

Перед заказом рекомендуется проверить:

• напряжение питания 230 В AC;
• количество подключаемых PTC-датчиков;
• соответствие датчиков DIN 44081/082;
• номинальные температуры срабатывания PTC;
• схему последовательного соединения датчиков;
• параметры выходного реле;
• схему подключения контактора двигателя;
• размеры места установки.

Купить модуль защиты двигателя Goldair OUT69™

В компании «Дом Холода» можно заказать модуль защиты двигателя Goldair OUT69™ для профессионального холодильного, компрессорного и другого оборудования.

OUT69™ обеспечивает температурный контроль по PTC-датчикам и отключение двигателя при тепловой перегрузке.

Для точного подбора сообщите модель двигателя или компрессора, количество PTC-датчиков и параметры цепи управления.

Поставка оборудования осуществляется по Москве, Московской области и регионам России.

Часто задаваемые вопросы о Goldair OUT69™

Для чего предназначен OUT69™?

Для температурной защиты электродвигателя от перегрева по сигналам PTC-датчиков.

Сколько PTC-датчиков можно подключить?

До 9 PTC-датчиков, соединенных последовательно.

Каким стандартам должны соответствовать датчики?

DIN 44081 и DIN 44082.

Можно ли использовать PTC с разными температурами срабатывания?

Да. Такая конфигурация указана в описании OUT69™.

Какое сопротивление срабатывания?

4,5 кОм ±20 %.

Какое сопротивление сброса?

2,75 кОм ±20 %.

Что происходит при перегреве?

Сопротивление соответствующего PTC-датчика увеличивается, после чего OUT69™ отключает контактор двигателя.

Что происходит после охлаждения?

После снижения температуры ниже точки переключения начинается 5-минутная задержка, после которой модуль возвращается к нормальному режиму контроля.

Какое напряжение питания OUT69™?

230 В AC ±10 %.

Какая потребляемая мощность?

3 ВА.

Какой выход используется?

1SPDT, беспотенциальный переключающий контакт.

Можно ли установить OUT69™ в клеммную коробку двигателя?

Да. Компактные размеры модуля позволяют использовать такой вариант установки.

Какие размеры OUT69™?

53 × 33 × 68 мм.

Какой номер заказа?

16G08 TM1 01.
