Модуль защиты двигателя Goldair SE-B1

Goldair SE-B1 — электронный модуль температурной защиты двигателя по PTC-терморезисторам.

Устройство предназначено для применения в условиях повышенной пусковой нагрузки и для приводов с высокой частотой переключений.

К измерительной цепи SE-B1 можно подключить до 9 PTC-датчиков, соответствующих DIN 44081/082.

Назначение Goldair SE-B1

SE-B1 предназначен для защиты электродвигателей от перегрева с использованием PTC-датчиков температуры.

Модуль контролирует сопротивление подключенной PTC-цепи и отключает выходное реле, если один или несколько датчиков переходят в высокоомное состояние.

Исполнения Goldair SE-B1

Технические характеристики Goldair SE-B1

Контроль температуры двигателя по PTC

Goldair SE-B1 работает с PTC-датчиками, установленными в контролируемых температурных зонах двигателя.

Если температура одной из частей двигателя превышает номинальную температуру срабатывания соответствующего PTC-датчика, его сопротивление резко увеличивается.

SE-B1 определяет это состояние и отключает выходное реле, защищая двигатель от дальнейшего перегрева.

Подключение до 9 PTC-датчиков

К измерительному входу SE-B1, обозначенному в исходной документации оранжевыми проводами, можно подключить до 9 PTC-датчиков.

Датчики должны соответствовать DIN 44081 / DIN 44082.

Допускается применение PTC-датчиков с различными номинальными температурами срабатывания.

Это позволяет одним устройством SE-B1 контролировать несколько температурных точек.

Сопротивление срабатывания

Для измерительной цепи SE-B1 указано сопротивление срабатывания:

4,50 кОм ±10 %.

При достижении условий перегрева модуль переводит выходное реле в защитное состояние.

Сопротивление сброса

Сопротивление сброса составляет:

2,75 кОм ±10 %.

После охлаждения PTC-датчиков устройство может вернуться в рабочее состояние в зависимости от конфигурации блокировки.

Работа с повышенной пусковой нагрузкой

Goldair SE-B1 разработан для эксплуатации в условиях повышенной пусковой нагрузки.

Также производитель указывает применение для приводов с высокой частотой переключений.

Блокировка выходного реле

Для SE-B1 предусмотрена возможность настройки режима блокировки выходного реле.

В заводской конфигурации на клеммах B1–B2 установлена блокировочная перемычка.

Согласно функциональному описанию производителя, режим работы можно изменить с помощью этой перемычки.

При настройке необходимо руководствоваться схемой подключения и технической документацией.

Автоматическое восстановление после охлаждения

В разблокированной конфигурации SE-B1 может повторно включиться после охлаждения PTC-датчиков до допустимого состояния.

Таким образом, режим автоматического повторного включения зависит от конфигурации блокировочной перемычки.

Беспотенциальный выход 1SPDT

Релейный выход Goldair SE-B1 выполнен в виде беспотенциального переключающего контакта 1SPDT.

Он используется для включения модуля в цепь управления и защиты двигателя.

Температура эксплуатации

Допустимый диапазон температуры окружающей среды: −30...+70 °C.

Степень защиты IP00

Для Goldair SE-B1 указана степень защиты IP00.

Это необходимо учитывать при выборе места установки устройства в составе электрического оборудования или шкафа управления.

Размеры Goldair SE-B1

Габаритные размеры устройства: 50 × 33 × 68 мм.

Масса — около 200 г.

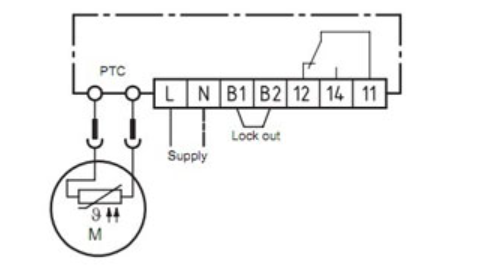

Схема подключения Goldair SE-B1

Для подключения PTC-датчиков, выходного реле и настройки перемычки B1–B2 используйте схему производителя.

Открыть схему подключения Goldair SE-B1

Техническая документация Goldair SE-B1

Для подключения, настройки блокировки, подбора PTC-датчиков и проверки параметров используйте техническую документацию Goldair.

Скачать техническую документацию Goldair SE-B1 (PDF)

Как подобрать Goldair SE-B1

Перед заказом рекомендуется проверить:

• номер детали SE-B1;
• необходимое напряжение питания;
• количество PTC-датчиков;
• соответствие датчиков DIN 44081/082;
• номинальные температуры срабатывания датчиков;
• необходимый режим блокировки;
• положение перемычки B1–B2;
• схему подключения выходного контакта 1SPDT;
• условия установки с учетом степени защиты IP00.

Купить модуль защиты двигателя Goldair SE-B1

В компании «Дом Холода» можно заказать модуль защиты двигателя Goldair SE-B1 для профессионального холодильного, компрессорного и другого оборудования.

SE-B1 предназначен для температурной защиты двигателей по PTC и поддерживает до девяти датчиков с различными номинальными температурами срабатывания.

Для точного подбора сообщите номер детали, напряжение питания, количество PTC-датчиков и параметры двигателя.

Поставка осуществляется по Москве, Московской области и регионам России.

Часто задаваемые вопросы о Goldair SE-B1

Для чего предназначен SE-B1?

Для температурной защиты двигателя от перегрева по сигналам PTC-датчиков.

Сколько PTC-датчиков можно подключить?

До 9 PTC-датчиков.

Каким стандартам должны соответствовать PTC-датчики?

DIN 44081 и DIN 44082.

Можно ли использовать датчики с разными температурами срабатывания?

Да. Такое применение предусмотрено в описании SE-B1.

Какое сопротивление срабатывания?

4,50 кОм ±10 %.

Какое сопротивление сброса?

2,75 кОм ±10 %.

Какой тип выходного реле?

1SPDT, беспотенциальный переключающий контакт.

Есть ли возможность блокировки?

Да. Режим блокировки связан с перемычкой на клеммах B1–B2.

Может ли SE-B1 автоматически включиться после охлаждения?

Да, при соответствующей конфигурации блокировки устройство может вернуться в рабочее состояние после охлаждения.

Подходит ли SE-B1 для повышенной пусковой нагрузки?

Да. Такое применение прямо указано для этой модели.

Подходит ли SE-B1 для высокой частоты переключений?

Да. Модель рассчитана в том числе на такой режим работы.

Какая степень защиты?

IP00.

Какие размеры SE-B1?

50 × 33 × 68 мм.
