Модуль защиты двигателя Goldair SE-B2

Goldair SE-B2 — электронный модуль температурной защиты двигателя с контролем по PTC-терморезисторам.

Устройство разработано для применения в условиях повышенной пусковой нагрузки и для приводов с высокой частотой переключений.

К измерительной цепи SE-B2 можно подключить до девяти PTC-датчиков, соответствующих DIN 44081/082.

Назначение Goldair SE-B2

SE-B2 предназначен для защиты электродвигателей от перегрева с использованием PTC-датчиков температуры.

Устройство контролирует сопротивление подключенной PTC-цепи и отключает выходное реле, если один или несколько датчиков переходят в высокоомное состояние при превышении своей номинальной температуры срабатывания.

Исполнения Goldair SE-B2

Технические характеристики Goldair SE-B2

Контроль температуры по PTC

Goldair SE-B2 работает с PTC-датчиками температуры, установленными в контролируемых частях двигателя.

При превышении номинальной температуры соответствующий PTC-датчик переходит в высокоомное состояние.

Электроника SE-B2 регистрирует изменение сопротивления цепи и отключает выходное реле.

До 9 PTC-датчиков

К измерительному входу SE-B2, который в исходном описании обозначен оранжевыми проводами, можно подключить до 9 PTC-датчиков.

Допускается применение датчиков с различными номинальными температурами срабатывания.

Это позволяет одним модулем контролировать несколько температурных точек двигателя.

Порог отключения

Для измерительной цепи указано сопротивление срабатывания:

4,50 кОм ±10 %.

При переходе PTC-цепи в состояние, соответствующее перегреву, выходное реле отключается.

Порог сброса

Сопротивление сброса для SE-B2:

2,75 кОм ±10 %.

После охлаждения подключенных PTC-датчиков система может вернуться в рабочее состояние в соответствии с выбранной конфигурацией блокировки.

Блокировка выходного реле

Для SE-B2 предусмотрена возможность работы с электронной блокировкой выходного реле.

В заводской конфигурации на клеммах B1–B2 установлена блокировочная перемычка.

Конфигурация блокировки может изменяться с помощью этой перемычки в соответствии со схемой подключения и технической документацией.

Автоматический повторный запуск после охлаждения

SE-B2 поддерживает режим возврата после снижения температуры до допустимого уровня.

При соответствующей конфигурации блокировки устройство может повторно включить выходное реле после охлаждения PTC-датчиков.

Применение при повышенной пусковой нагрузке

Goldair SE-B2 разработан для применения в условиях повышенной пусковой нагрузки.

Также производитель указывает применение для приводов с высокой частотой переключений.

Беспотенциальный выходной контакт

Выход SE-B2 выполнен в виде беспотенциального переключающего контакта 1SPDT.

Контакт используется для включения модуля в цепь управления и защиты двигателя.

Температура эксплуатации

Допустимый диапазон температуры окружающей среды: от −30 до +70 °C.

Степень защиты IP00

Для SE-B2 указана степень защиты IP00.

При установке необходимо учитывать требования к размещению устройства в составе электрического шкафа или системы управления.

Размеры Goldair SE-B2

Габаритные размеры устройства: 53 × 33 × 68 мм.

Масса — около 200 г.

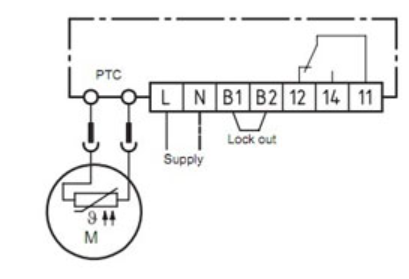

Схема подключения Goldair SE-B2

Для подключения PTC-цепи, выходного реле и перемычки B1–B2 используйте схему производителя.

Открыть схему подключения Goldair SE-B2

Техническая документация Goldair SE-B2

Для монтажа, подключения PTC-датчиков, настройки блокировки и проверки параметров используйте техническую документацию Goldair.

Скачать техническую документацию Goldair SE-B2 (PDF)

Как подобрать Goldair SE-B2

Перед заказом рекомендуется проверить:

• номер детали SE-B2;
• необходимое напряжение питания;
• количество PTC-датчиков;
• соответствие PTC-датчиков DIN 44081/082;
• номинальные температуры срабатывания PTC;
• необходимый режим блокировки;
• схему подключения перемычки B1–B2;
• схему подключения выходного контакта 1SPDT;
• условия установки с учетом степени защиты IP00.

Купить модуль защиты двигателя Goldair SE-B2

В компании «Дом Холода» можно заказать модуль защиты двигателя Goldair SE-B2 для профессионального холодильного, компрессорного и другого оборудования с температурной защитой по PTC.

SE-B2 поддерживает до девяти PTC-датчиков, имеет беспотенциальный переключающий выход и подходит для систем с повышенной пусковой нагрузкой и высокой частотой переключений.

Для точного подбора сообщите номер детали, напряжение питания, количество PTC-датчиков и параметры двигателя.

Поставка оборудования осуществляется по Москве, Московской области и регионам России.

Часто задаваемые вопросы о Goldair SE-B2

Для чего предназначен SE-B2?

Для температурной защиты двигателя по сигналам PTC-терморезисторов.

Сколько PTC-датчиков можно подключить?

До 9 PTC-датчиков.

Можно ли использовать PTC с разными температурами срабатывания?

Да. В исходном описании разрешено применение PTC-датчиков с различными номинальными температурами срабатывания.

Каким стандартам должны соответствовать PTC-датчики?

DIN 44081/082.

Какое сопротивление срабатывания?

4,50 кОм ±10 %.

Какое сопротивление сброса?

2,75 кОм ±10 %.

Какой тип выходного реле?

1SPDT, беспотенциальный переключающий контакт.

Предусмотрена ли блокировка?

Да. Для настройки режима используется перемычка на клеммах B1–B2.

Подходит ли SE-B2 для высокой частоты переключений?

Да. Такое применение прямо указано в описании устройства.

Подходит ли SE-B2 для повышенной пусковой нагрузки?

Да. Модуль разработан для таких условий эксплуатации.

Какая степень защиты?

IP00.

Какие размеры SE-B2?

53 × 33 × 68 мм.
