Модуль защиты компрессора Goldair SE-E1

Goldair SE-E1 — электронный модуль защиты электродвигателя холодильного компрессора. Устройство контролирует температуру двигателя, последовательность фаз и обрыв фаз.

Температурный контроль выполняется по цепи терморезисторов PTC. SE-E1 позволяет подключать до девяти PTC-терморезисторов, в том числе с различными номинальными температурами срабатывания.

При обнаружении перегрева, неправильной последовательности фаз или обрыва фазы защитное реле отключается в соответствии с установленной логикой защиты.

Назначение Goldair SE-E1

Модуль SE-E1 предназначен для защиты электродвигателей холодильных компрессоров.

Устройство выполняет:

• контроль температуры двигателя по PTC-терморезисторам;
• контроль последовательности фаз;
• контроль обрыва фазы;
• защитное отключение при аварийном состоянии;
• блокировку при повторяющихся неисправностях.

Исполнения Goldair SE-E1

Основные технические характеристики Goldair SE-E1

Контроль температуры двигателя по PTC

Goldair SE-E1 контролирует температуру обмоток двигателя с помощью PTC-терморезисторов.

К одному защитному модулю можно подключить до 9 PTC-терморезисторов, причем они могут иметь различные номинальные температуры срабатывания.

Если один или несколько датчиков переходят в высокоомное состояние, модуль отключает защитное реле.

Порог срабатывания PTC

Для измерительной цепи указаны следующие значения:

• R trip — 11,40 кОм ±20 %;
• R reset — 2,95 кОм ±20 %.

После охлаждения PTC-датчиков до значения ниже порога возврата начинается установленная задержка повторного включения.

Первое срабатывание по перегреву

После того как PTC-терморезисторы охладятся ниже порога возврата, SE-E1 запускает 5-минутную задержку.

По окончании задержки реле снова включается, если все подключенные PTC-терморезисторы находятся в допустимом состоянии.

Повторное срабатывание PTC

Если в течение 24 часов после первой ошибки PTC возникает вторая ошибка, задержка повторного включения увеличивается до 60 минут.

Третья ошибка PTC

Если в течение 24 часов регистрируется третья ошибка PTC, выходное реле отключается и устройство переходит в состояние блокировки.

Для снятия блокировки необходимо выполнить перезапуск устройства.

Контроль последовательности фаз

SE-E1 контролирует правильность последовательности фаз трехфазного двигателя.

Контроль активируется примерно через 1 секунду после запуска двигателя и продолжается около 10 секунд.

При неправильной последовательности фаз защитное реле отключается и блокируется.

Защита от обрыва фазы

В период фазового контроля SE-E1 также отслеживает обрыв фазы.

При обнаружении обрыва одной из фаз реле отключается и устройство переходит в состояние защитной блокировки.

Задержка после остановки двигателя

После остановки двигателя контроль фаз отключается на 20 секунд.

Такой режим предусмотрен, чтобы исключить непреднамеренное защитное отключение из-за возможного обратного вращения двигателя после его остановки.

Сброс блокировки Goldair SE-E1

Блокировку и активные временные задержки можно снять перезапуском устройства.

Для этого питание необходимо отключить более чем на 5 секунд.

Гальваническая развязка

Цепи датчиков и цепи питания Goldair SE-E1 гальванически изолированы друг от друга.

Выходное реле SE-E1

Выход устройства выполнен в виде беспотенциального переключающего контакта 1SPDT.

Реле работает по принципу замкнутой цепи, что позволяет использовать его в защитной цепи электродвигателя компрессора.

Инициализация после включения питания

После подачи питания SE-E1 проходит трехсекундный период инициализации.

Если сопротивление PTC-цепи находится ниже порога возврата 2,95 кОм, по истечении трех секунд выходное реле срабатывает.

Применение Goldair SE-E1

SE-E1 используется для комплексной защиты электродвигателей холодильных компрессоров.

Один модуль объединяет:

• температурную защиту по PTC;
• контроль последовательности фаз;
• контроль обрыва фаз;
• многоступенчатую логику повторного запуска;
• защитную блокировку при повторных неисправностях.

Применение с частотным преобразователем

Goldair SE-E1 не предназначен для использования с частотными преобразователями.

При подборе модуля необходимо учитывать схему питания и управления конкретного компрессора.

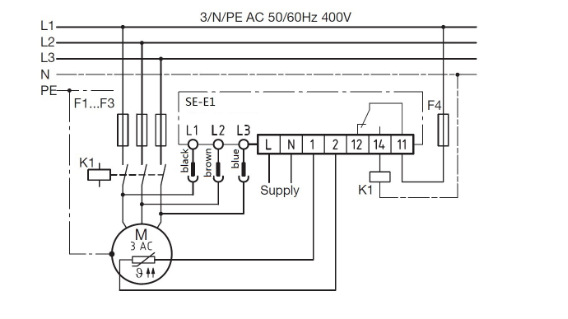

Схема подключения Goldair SE-E1

Для правильного подключения цепи PTC, трехфазного контроля и выходного реле используйте схему производителя.

Открыть схему подключения Goldair SE-E1

Техническая документация Goldair SE-E1

Для подключения, проверки логики защиты, PTC-порогов и правил эксплуатации используйте техническую документацию Goldair.

Скачать техническую документацию Goldair SE-E1 (PDF)

Как подобрать Goldair SE-E1

Перед заказом рекомендуется проверить:

• номер детали SE-E1;
• требуемое напряжение питания модуля;
• тип и количество PTC-терморезисторов;
• схему трехфазного двигателя;
• необходимость контроля последовательности фаз;
• необходимость контроля обрыва фаз;
• схему подключения выходного контакта 1SPDT;
• отсутствие частотного преобразователя в данной схеме применения.

Купить модуль защиты компрессора Goldair SE-E1

В компании «Дом Холода» можно заказать модуль защиты компрессора Goldair SE-E1 для холодильного и компрессорного оборудования.

SE-E1 обеспечивает контроль температуры двигателя по PTC-терморезисторам, последовательности фаз и обрыва фаз, а также многоступенчатую логику повторного запуска и защитной блокировки.

Для точного подбора сообщите номер детали, напряжение питания, модель компрессора и параметры PTC-цепи.
