F14/1366

• Основные характеристики
• Описание
• Чертежи и спецификация

число цилиндров / диаметр цилиндра / ход поршня		4 / 80 mm / 68 mm
объёмная производ. (1450/1740 ¹/min)		119,00 / 142,80 m³/h
момент инерции масс		0,0325 kgm²
вес		149 kg
допустимый диапазон частоты вращения		700 - 1800 ¹/min
макс. избыточное давление (LP/HP) 1)		19 / 28 bar
гнездо на линии всасывания SV		54 mm - 2 1/8 "
гнездо налинии нагнетания DV		42 mm - 1 5/8 "
смазка		масляный насос
тип масла для R134a, R404A, R407C/F, R507		FUCHS Reniso Triton SE 55
тип масла для R22		FUCHS Reniso SP 46
заправка масла		3,8 Ltr.
подогреватель масла в картере		230 V - 1 - 50/60 Hz, 140 W
сервисный масляный клапан		7/16" UNF
наружные размеры длина / ширина / высота		530 / 415 / 510 mm

Компрессор открытого типа F или FX (объём поставки см. компрессор) для прямого пуска, установленный на профильной станине. С валом с эластичной муфтой и защитой муфты, без приводного двигателя. Втулка соединительной муфты вала со стороны двигателя поставляется с черновым сверлением только в том случае, если при заказе не указывается диаметр вала двигателя и размер шпоночной канавки. Mаслонасос Вал с эластичной муфтой для непосредственного привода 1) 4 резиновые пластины в отд. упаковке для установки компрессорного агрегата

Разгрузка пуска 230 V - 1 - 50/60 Hz, без вентиля возврата, включительно биметальный защитный термостат Нагрев масла 230 V - 1 - 50/60 Hz, 60 W Предохранительный выключатель в случае нехватки давления масла MP 54 230 V - 1 - 50/60 Hz, IP20 вкл. Монтаж 2) Биметальный защитный термостат Водоохлаждаемые головки цилиндра Водоохлаждаемые головки цилиндров (охлаждение возможно и морской водой) Приборная доска Приводной двигатель встроен 380-420 V 50 Hz, 4,0 - 5,5 [kW], Конструкция IMB3, IP55

При заказе указывайте диаметр валов двигателя и размеры канавки под призматическую шпонку

Скачать чертёж с размерами и подключениями

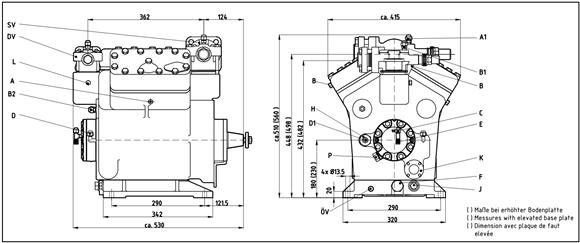

Размеры и подключения

SV Запорный клапан на всасывании, труба ø 1) 54 - 2 1/8 DV Запорный клапан на нагнетании, труба ø 1) 42 - 1 5/8 A Гнездо на всасывании, незакрываемое 1/8 " NPTF A1 Гнездо на всасывании, закрываемое 7/16 " UNF B Гнездо на нагнетании, незакрываемое 1/8 " NPTF B1 Гнездо на нагнетании, закрываемое 7/16 " UNF B2 Гнездо на нагнетании, незакрываемое 7/16 " UNF C Гнездо предохранителя системы контроля давления масла OIL 7/16 " UNF D Гнездо предохранителя системы контроля давления масла LP 7/16 " UNF D1 Возврат масла из маслоотделителя 5/8 " UNF E Манометр измерения давления масла 7/16 " UNF F Пробка для слива масла M 26 x 1.5 H Пробка для заливки масла M 22 x 1.5 J1 Подогреватель масла в картере M 22 x 1.5 K Смотровре стекло - L Гнездо защитного термостата 1/8 " NPTF ÖV Гнездо маслосервисный вентиль 7/16 " UNF P Гнездо датчика перепада давления масла M 20 x 1.5

Компрессорные агрегаты, представленные в формфакторе F14/1366, отличаются непревзойденными техническими характеристиками среди компрессоров поршневого типа с открытым приводом, и справедливо считаются одними из лучших в данном сегменте.

Компрессор F14/1366 – это надежное решение для вашей холодильной системы, которое позволяет приспособить его под конкретные, специфические производственные нужды с задействованием различных типов приводов в зависимости от конфигурации холодильной системы. Привод передает энергию посредством конусных соединений посредством специальной соединительной муфты или клинового ремня.

Облегченный корпусный дизайн, надежная защита рабочего электромотора от обмоточного перегрева, уникальная конструкция клапанных досок, выполненных из специальной, сверхпрочной пружинной стали, надежная система масляной смазки посредством автоматического насоса, стойкость к повышенным вибрационным колебаниям – все это лишь некоторые преимущества компрессоров F14/1366.

Компрессорные установки в модельном исполнении F14/1366 предоставляют пользователю возможность интеграции в самые разные холодильные и климатические системы за счет способности работать с различными типами холодильных агентов.

Помимо приведенных достоинств компрессоры F14/1366 отличаются повышенной надежностью, компактностью, плавностью рабочего хода, а также возможностью точной настройки производительности для требуемых рабочих циклов. Такой внушительный список преимуществ делает эти модели компрессоров бесспорно лучшими в своем сегменте.
