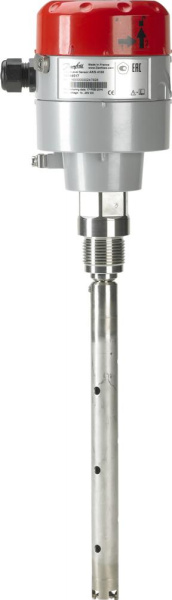

084H4518 Danfoss датчик уровня жидкости (уровнемер) AKS 4100

084H4518 Danfoss датчик уровня жидкости (уровнемер) AKS 4100
AKS 4100-280 Уровнемер без HMI

Технические характеристики:

Рабочая средаR717 (аммиак), HCFC и HFC при величине диэлектрической проницаемости (εr) жидкости > 5,6.

B, мм   177,5

Кабельный ввод    PG 13, M20×1.5; (диаметр кабеля: 6 – 8 мм)

A, мм   104

Исполнение    С коаксиальным волноводом

Степень защиты    IP 66/67, что соответствует типу 4X (корпус) и типу 6P (сенсор) по стандартам ассоциации NEMA

C, мм    34,2

Дисплей    Встроенный ЖК - 128 × 64 пикселей в 8-ми уровневой градации серого цвета с 4-х кнопочной панелью

Питающее напряжение   – для температуры окру. среды -40°C...80°C: 16 – 30 B постоянного тока (мин./макс. величина) для тока 22 мА на выходе.; – для температуры окру. среды -20°C…80°C: 14 – 30 В постоянного тока (мин./макс. величина) для тока 22 мА на выходе.;

Диапазон температур окружающей среды, °C    -40…+80

Диапазон температур измеряемой среды, °C   -60…+100

Диапазон измерения, L, м   0,06 . . . 0,28

Абсолютная погрешность измерения уровня, мм 0,06 ≤ L ≤ 0,25 0,25 < L ≤ 4,91      30 /-10 ± 10

Диапазон давления измеряемой среды, МПа    -0,1…10

Диапазон температур хранения и транспортировки, °С    -45…+80

Нагрузка   RL [Ω] ≤ ((Uвнеш. -14 В) / 20 мА) – по умолчанию (значение выходного сигнала, при котором выдаётся сообщение об ошибке, установлено на 3,6 мА) R RL [Ω] ≤ ((Uвнеш. -14 В) / 22 мА) – (значение выходного сигнала, при котором выдаётся сообщение об ошибке, установлено на 22 мА)

Масса, кг   2,4

Интерфейс "человек-машина"    Без интерфейса "человек-машина" HMI (LCD).

Диапазон температур окружающей среды (для интерфейса "человек-машина"), °С   -20…+60

Рабочее давление, бар изб.   –1 … 100

Клеммы (с подпружиненными зажимами)   0.5 – 1.5 мм² (~20-15 AWG)

Механическое соединение   резьбовое соединение G 1”. В комплект поставки входит алюминиевая прокладка.

Виброустойчивость     Согласно стандарту EN 60721-3-4 (1...9 Гц: 3 мм / 10...200 Гц: 1g; 10g при синусоидальной вибрации: 11 мс)

Принцип измерения   Двухпроводный уровнемер с питанием от контура;
Рефлектометрия с временным разрешением (TDR )

Выходной сигнал (по току)    4…20 мА или 3.8…20.5 мА согласно стандарту NAMUR NE 43

Погрешность (выход по току), μA   ±3

Температурный дрейф (выход по току), ppm/K   Стандартно 75

Длина (L), мм   280

Диаметр коаксиальной трубки (D), мм   21,1


Комплектность

В комплект поставки входят:
· уровнемер · упаковка;
· инструкция по инсталляции;
· паспорт (предоставляется по запросу в электронной форме);
· руководство по эксплуатации (предоставляется по запросу в электронной форме);

Применение уровнемеров AKS4100

Назначение
Уровнемер типа AKS 4100 используются для измерения уровня хладагента в разнообразных холодильных системах.
Уровнемер обычно устанавливается в измерительной колонке в том случае, если в сосуде присутствует пена с высокой проводимостью или жидкость находится в неспокойном состоянии (наблюдается ее турбулентность или взбалтывание).
Уровнемеры AKS 4100 удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок.

Климатическое исполнение
Изделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.

Область применения
Промышленные холодильные установки Таблица 1. Спецификация материалов
