2Z30-102.51Y Frascold компрессор поршневой (LSA)

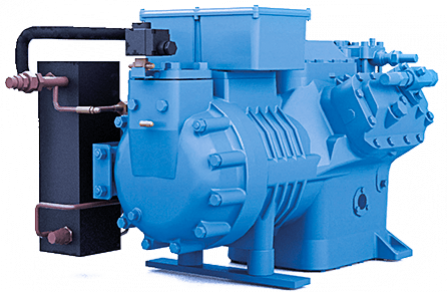

Поршневой компрессор Frascold 2Z30-102.51Y (LSA)

Frascold 2Z30-102.51Y (LSA) — поршневой холодильный компрессор итальянского производителя Frascold. Модель поставляется в исполнении с дополнительным переохладителем жидкости LSA (Liquid Subcooler Assembled), смонтированным на компрессоре. Оборудование предназначено для применения в холодильных установках при соблюдении технических требований производителя.

Объёмная производительность компрессора Frascold 2Z30-102.51Y составляет 102,9 м³/ч по стороне LP и 51,4 м³/ч по стороне HP при частоте 50 Гц. При частоте 60 Гц соответствующие показатели составляют 123,4 и 61,7 м³/ч. Номинальная мощность электродвигателя — 22,4 кВт.

Для данной комплектации предусмотрен электродвигатель версии 2 с питанием 400 В, три фазы, 50 Гц и системой частичного пуска обмоток PWS. Максимальный рабочий ток MRA составляет 53 А. В качестве холодильного масла указано POE68, объём заправки — 7,2 литра при уровне 3/4 смотрового стекла.

Особенность рассматриваемого исполнения — наличие смонтированного переохладителя жидкости LSA. Дополнительная комплектация учитывается при подборе оборудования и проектировании холодильного контура.

Модель представлена в ассортименте поршневых компрессоров Frascold компании «Дом Холода». Подбор выполняется с учётом объёмной производительности LP и HP, параметров электродвигателя, рабочего режима и комплектации.

Технические характеристики Frascold 2Z30-102.51Y

Примечание по характеристикам: значения объёмной производительности LP и HP приведены отдельно в соответствии с технической спецификацией Frascold. Их нельзя суммировать или рассматривать как один показатель производительности компрессора.

Версия двигателя 2 предназначена для низко- и среднетемпературных применений. Максимальная допустимая частота зависит от рабочих условий. Для проверки характеристик в конкретном режиме производитель рекомендует использовать программу подбора Frascold FSS.3.

Максимальные давления HP и LP являются предельными техническими параметрами. Их не следует использовать в качестве рекомендуемых рабочих уставок холодильной установки.

Конструкция и особенности Frascold 2Z30-102.51Y

Frascold 2Z30-102.51Y относится к поршневым холодильным компрессорам. В зависимости от комплектации и условий эксплуатации оборудование интегрируется в холодильную систему с соблюдением требований к электропитанию, смазке, рабочим давлениям и частоте вращения.

Отличительной особенностью рассматриваемого исполнения является дополнительный переохладитель жидкости LSA. Обозначение LSA расшифровывается как Liquid Subcooler Assembled и указывает на то, что переохладитель жидкости смонтирован в составе поставляемой комплектации.

Основные особенности исполнения

• Поршневая конструкция. Компрессор предназначен для работы в холодильном контуре.
• Исполнение LSA. В комплектацию входит смонтированный переохладитель жидкости.
• Двигатель версии 2. Предусмотрен для низко- и среднетемпературных применений согласно классификации производителя.
• Система запуска PWS. Предусмотрен частичный пуск обмоток электродвигателя.
• Клеммная коробка IP65. Класс защиты электрической коробки соответствует указанному в технической спецификации значению.
• Масляная система. В качестве смазочного материала предусмотрено масло POE68.
• Антивибрационные опоры. Четыре опоры включены в стандартный перечень комплектации.

Рабочий ресурс компрессора зависит от правильного подбора, соблюдения допустимого режима, качества монтажа, соответствия холодильного масла требованиям производителя и регулярного обслуживания.

Электродвигатель и система запуска Frascold 2Z30-102.51Y

В рассматриваемом исполнении установлен электродвигатель версии 2 номинальной мощностью 22,4 кВт. При частоте 50 Гц предусмотрено трёхфазное питание 400 В с системой частичного пуска обмоток PWS.

PWS (Part Winding Start) — схема частичного пуска электродвигателя с последовательным подключением частей обмотки. В технической спецификации для этой модели также приведены значения токов при PWS и прямом подключении DOL.

Максимальный рабочий ток MRA составляет 53 А. Ток заблокированного ротора LRA составляет 132,6 А при пуске PWS и 224,4 А при прямом подключении DOL.

При проектировании электропитания необходимо учитывать пусковые токи, параметры защитных устройств, кабельных линий и требования к схеме подключения. Подключение должно соответствовать электрической документации Frascold.

Частотное регулирование производительности

В технических данных Frascold 2Z30-102.51Y указан диапазон частоты от 30 до 70 Гц. Максимальная частота зависит от условий эксплуатации и не является безусловно допустимым значением для любого рабочего режима.

Для определения возможности эксплуатации на конкретной частоте необходимо учитывать параметры холодильного цикла и использовать программу подбора Frascold FSS.3.

В строке CC технической спецификации указана ступень производительности 100%. Другие ступени регулирования для данной комплектации в предоставленных характеристиках не заявлены.

Переохладитель жидкости LSA

Frascold 2Z30-102.51Y поставляется в дополнительном исполнении LSA (Liquid Subcooler Assembled). Это означает, что переохладитель жидкости предусмотрен в составе комплектации и смонтирован на компрессоре.

Переохлаждение жидкого хладагента является частью холодильного цикла. При соответствующей схеме подключения и расчётных условиях оно позволяет снизить температуру жидкости перед её подачей в регулирующий элемент.

Применение переохладителя учитывается при проектировании холодильной установки, выборе схемы трубопроводов и расчёте рабочих параметров. Фактический эффект зависит от используемого хладагента, температурного режима и конструкции холодильного контура.

При заказе важно учитывать именно исполнение LSA. Обычная модель без соответствующего дополнительного обозначения не должна автоматически рассматриваться как идентичная по комплектации.

Холодильное масло и обслуживание системы смазки

Для Frascold 2Z30-102.51Y в исходной технической спецификации указано холодильное масло класса POE68. Объём заправки составляет 7,2 литра при уровне 3/4 смотрового стекла.

Полиэфирное масло POE применяется в холодильных компрессорах при условии соответствия требованиям производителя к вязкости, химической основе и совместимости с хладагентом.

В каталоге «Дом Холода» представлены холодильные масла класса POE68, в том числе Becool BC-POE 68. Совпадение класса вязкости само по себе не подтверждает возможность применения конкретной марки в компрессоре Frascold. Перед заменой или дозаправкой необходимо сверить требования производителя и рекомендации по маслу.

Что необходимо контролировать при обслуживании?

• Уровень масла по смотровому стеклу.
• Соответствие марки и класса вязкости требованиям Frascold.
• Состояние масла и отсутствие загрязнений.
• Возврат масла из холодильного контура.
• Рабочие параметры компрессора.
• Герметичность холодильной системы.
• Состояние электрических соединений и защитных устройств.

Объёмная производительность Frascold 2Z30-102.51Y

Для модели в технической спецификации приведены отдельные значения объёмной производительности по сторонам LP и HP. При частоте 50 Гц производительность LP составляет 102,9 м³/ч, HP — 51,4 м³/ч.

При частоте 60 Гц соответствующие показатели увеличиваются до 123,4 м³/ч по LP и 61,7 м³/ч по HP.

Важно: объёмная производительность измеряется в м³/ч и не является холодопроизводительностью. Холодопроизводительность выражается в кВт и рассчитывается с учётом хладагента, температур кипения и конденсации, перегрева, переохлаждения и других параметров холодильного цикла.

Для получения расчётной холодопроизводительности и потребляемой мощности необходимо использовать программу подбора Frascold FSS.3. Номинальная мощность двигателя 22,4 кВт не является значением холодопроизводительности.

Стандартная комплектация Frascold 2Z30-102.51Y

В технической спецификации производителя для данной модели перечислены следующие стандартные элементы комплектации.

Дополнительные опции Frascold 2Z30-102.51Y

Для компрессора производителем предусмотрены дополнительные устройства и принадлежности. Их наличие в конкретной поставке необходимо согласовывать отдельно.

Примечание: перечисленные дополнительные опции не следует считать установленными на компрессоре без подтверждения комплектации поставки. Исполнение LSA в рассматриваемой карточке указано отдельно как смонтированный переохладитель жидкости.

Применение компрессора Frascold 2Z30-102.51Y

Frascold 2Z30-102.51Y с двигателем версии 2 предназначен для низко- и среднетемпературных применений согласно классификации производителя.

Конкретная область применения определяется используемым хладагентом, температурными условиями, расчётной нагрузкой и допустимыми параметрами холодильного цикла. Подбирать оборудование только по объёмной производительности или мощности двигателя некорректно.

Исполнение LSA необходимо учитывать при проектировании системы, поскольку смонтированный переохладитель жидкости является частью комплектации компрессора.

Как подобрать Frascold 2Z30-102.51Y?

Подбор компрессора выполняется по техническим параметрам холодильной установки и заводскому исполнению оборудования.

1. Модель и комплектация. Проверяется обозначение 2Z30-102.51Y и наличие исполнения LSA.
2. Хладагент. Необходимо подтвердить совместимость с конкретным рабочим веществом по документации Frascold.
3. Температурный режим. Учитываются температуры кипения и конденсации.
4. Производительность. Проверяются значения LP и HP, а также требуемая холодопроизводительность установки.
5. Электропитание. Проверяются напряжение 400 В, три фазы, частота 50 Гц и схема пуска PWS.
6. Масло. Учитываются класс POE68 и требования производителя к конкретной марке.
7. Частотное регулирование. Проверяется допустимость работы в необходимом диапазоне частот по программе FSS.3.
8. Дополнительное оснащение. Уточняется состав стандартной комплектации и наличие дополнительных опций.

Для точного подбора рекомендуется предоставить данные о хладагенте, температурах кипения и конденсации, требуемой холодопроизводительности и параметрах электропитания. При замене существующего оборудования желательно приложить фотографию заводской таблички.

Замена и техническое обслуживание Frascold 2Z30-102.51Y

Frascold 2Z30-102.51Y может рассматриваться для замены оборудования в существующей холодильной системе после проверки технической совместимости.

При замене необходимо сопоставить производительность LP и HP, номинальную мощность двигателя, параметры электропитания, схему запуска, рабочие давления, требования к маслу и дополнительную комплектацию LSA.

Совпадение мощности двигателя или одного значения объёмной производительности не гарантирует взаимозаменяемости компрессоров. Также необходимо проверить присоединительные размеры и монтажную совместимость по заводской документации.

Для обслуживания холодильных установок в каталоге «Дом Холода» представлены компоненты холодильной автоматики и компрессорное оборудование.

Почему выбирают «Дом Холода»?

Компания «Дом Холода» предлагает холодильные компрессоры, комплектующие и расходные материалы для коммерческих и промышленных систем охлаждения. Помогаем подобрать оборудование с учётом технических характеристик, заводского исполнения и условий эксплуатации.

Где купить Frascold 2Z30-102.51Y?

Заказать поршневой компрессор Frascold 2Z30-102.51Y (LSA) можно в компании «Дом Холода». Перед оформлением заказа рекомендуется уточнить заводское исполнение, наличие смонтированного переохладителя и состав поставки.

Смотрите также

Для комплектации и обслуживания Frascold 2Z30-102.51Y могут потребоваться холодильные масла, элементы холодильной автоматики и другие компоненты компрессорной системы. В каталоге «Дом Холода» представлены сопутствующие товары и оборудование для профессионального применения.

Часто задаваемые вопросы о Frascold 2Z30-102.51Y

Какой тип компрессора Frascold 2Z30-102.51Y?

Это поршневой холодильный компрессор Frascold.

Что означает обозначение LSA?

LSA (Liquid Subcooler Assembled) означает исполнение со смонтированным переохладителем жидкости.

Какая объёмная производительность компрессора?

При 50 Гц производительность составляет 102,9 м³/ч по LP и 51,4 м³/ч по HP. При 60 Гц — 123,4 м³/ч по LP и 61,7 м³/ч по HP.

Какая мощность электродвигателя?

Номинальная мощность двигателя составляет 22,4 кВт.

Какая версия двигателя предусмотрена?

Версия 2, предназначенная для низко- и среднетемпературных применений согласно классификации Frascold.

Какое электропитание необходимо?

Для рассматриваемого исполнения указано питание 400 В, три фазы, 50 Гц, с системой запуска PWS.

Что означает PWS?

PWS — система частичного пуска обмоток электродвигателя (Part Winding Start).

Какой максимальный рабочий ток MRA?

Максимальный рабочий ток составляет 53 А.

Какой пусковой ток LRA?

132,6 А при пуске PWS и 224,4 А при прямом подключении DOL.

Какой диапазон частот предусмотрен?

В технической спецификации указаны минимальная частота 30 Гц и максимальная 70 Гц. Допустимость максимальной частоты зависит от рабочих условий и проверяется по программе Frascold FSS.3.

Какой класс защиты клеммной коробки?

IP65.

Какое максимальное давление HP?

30 бар.

Какое максимальное давление LP?

20,5 бар.

Какое холодильное масло используется?

В технической спецификации указано масло класса POE68.

Сколько масла необходимо для заправки?

7,2 литра при уровне 3/4 смотрового стекла.

Какой вес компрессора?

Масса нетто составляет 239 кг.

Какая стандартная комплектация предусмотрена?

В стандартном перечне указаны краны подачи и слива, распределительная коробка IP65, индикаторы уровня масла, четыре антивибрационные опоры, защитный заряд азота, транспортная упаковка, датчик температуры нагнетания PTC, электронное реле давления масла и модуль управления впрыском с электромагнитным клапаном.

Какие дополнительные опции доступны?

Производителем перечислены модули диагностики INT69 и INT69TML, двигатель для особого напряжения, нагреватель масла, переохладитель, USB-адаптер, Bluetooth-модуль, кабель Modbus, шлюз DP-Modbus и специальная окраска.

Можно ли использовать другое холодильное масло?

Альтернативные смазочные материалы необходимо выбирать по руководству Frascold FTEC022. Совпадение вязкости не является достаточным подтверждением совместимости.

Как определить холодопроизводительность компрессора?

Для расчёта необходимы данные о хладагенте, температурах кипения и конденсации и других параметрах холодильного цикла. Расчёт следует выполнять по программе Frascold FSS.3.

Можно ли заменить им другой компрессор?

Возможность замены определяется после сравнения производительности LP и HP, рабочих параметров, двигателя, электропитания, масла, монтажных размеров и комплектации.

Где купить Frascold 2Z30-102.51Y?

Заказать компрессор можно в компании «Дом Холода». Актуальную стоимость, наличие и условия поставки уточняйте по телефону +7 (495) 532-25-10 или электронной почте info@domxoloda.ru.
