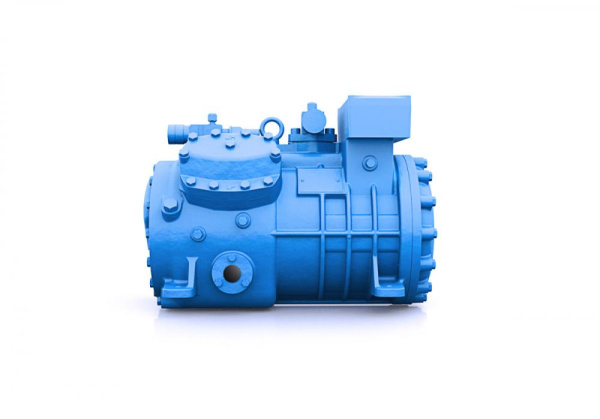

Поршневой компрессор Frascold Q5-36.1E

Frascold Q5-36.1E — полугерметичный четырёхцилиндровый поршневой холодильный компрессор итальянского производителя Frascold. Модель оснащена электродвигателем версии 3 ECOinside и предназначена для низкотемпературных холодильных систем, работающих на хладагентах R134a, R1234ze и R1234yf.

Объёмная производительность Frascold Q5-36.1E составляет 35,86 м³/ч при 50 Гц и 43,03 м³/ч при 60 Гц. Номинальная мощность электродвигателя — 3,7 кВт. Конструкция предусматривает центробежную систему смазки, два смотровых стекла уровня масла, защиту двигателя AMS и устройство управления и защиты INT69.

Компрессор рассчитан на трёхфазное электропитание 220–240 или 380–420 В при частоте 50 Гц, а также 265–290 или 440–480 В при 60 Гц. Для запуска используется схема прямого пуска DOL. В качестве смазочного материала предусмотрено холодильное масло класса POE32, объём заправки составляет 1,6 литра.

Модель представлена в разделе поршневых компрессоров Frascold компании «Дом Холода». Подбор оборудования выполняется с учётом хладагента, температурного режима, характеристик электродвигателя и параметров холодильной установки.

Технические характеристики Frascold Q5-36.1E

Важное уточнение по версии двигателя: Frascold Q5-36.1E имеет двигатель версии 3 ECOinside. Это исполнение предназначено для низкотемпературного применения и рассчитано только на хладагенты R134a, R1234ze и R1234yf. Данные о совместимости с другими хладагентами нельзя переносить на эту версию двигателя.

Максимальные давления HP и LP являются техническими пределами оборудования, а не рекомендуемыми рабочими уставками. Максимальная частота также зависит от условий эксплуатации. Для проверки рабочего диапазона и акустических характеристик в различных режимах производитель рекомендует использовать программу подбора Frascold FSS.3.

Конструкция и принцип работы Frascold Q5-36.1E

Frascold Q5-36.1E относится к поршневым холодильным компрессорам объёмного действия. В полугерметичном корпусе объединены электродвигатель и компрессорный механизм. Такая конструкция используется в холодильных установках, где требуется сжатие паров хладагента и их циркуляция по холодильному контуру.

Во время работы поршни перемещаются внутри цилиндров. При движении поршня вниз газообразный хладагент поступает в цилиндр через всасывающий клапан. При обратном движении газ сжимается и через нагнетательный клапан направляется в линию высокого давления.

Компрессор имеет четыре цилиндра и корпус из чугуна GJL250. Для смазки подвижных деталей предусмотрена центробежная система. Контроль уровня масла осуществляется через два смотровых стекла.

Основные особенности конструкции

• Четырёхцилиндровый поршневой механизм. Обеспечивает объёмную производительность 35,86 м³/ч при частоте 50 Гц.
• Полугерметичный корпус. Внутри размещены электродвигатель и компрессорный механизм.
• Двигатель ECOinside. Версия 3 предназначена для низкотемпературных применений с установленными производителем хладагентами.
• Центробежная система смазки. Обеспечивает подачу масла к рабочим узлам компрессора.
• Защита двигателя AMS. Предусмотрена в техническом исполнении данной модели.
• Устройство INT69. Используется для управления и защиты компрессора.
• Два смотровых стекла. Позволяют контролировать уровень холодильного масла.
• Клеммная коробка IP56. Обеспечивает установленный класс защиты электрических соединений.
• Виброопоры. Предназначены для установки компрессора и снижения передачи вибраций на монтажную конструкцию.

Ресурс оборудования зависит от правильного подбора хладагента, соблюдения допустимого рабочего диапазона, качества электропитания, состояния холодильного контура и своевременного технического обслуживания.

Электродвигатель и система запуска

В Frascold Q5-36.1E используется электродвигатель версии 3 ECOinside номинальной мощностью 3,7 кВт. Данное исполнение предназначено для низкотемпературных холодильных систем и имеет ограниченный перечень совместимых хладагентов: R134a, R1234ze и R1234yf.

При частоте 50 Гц предусмотрены варианты питания 220–240 В или 380–420 В, три фазы. Для частоты 60 Гц указаны варианты 265–290 В или 440–480 В, три фазы. Запуск выполняется по схеме DOL — прямое подключение электродвигателя к сети.

Максимальный рабочий ток MRA составляет 20,5 А для вариантов 230 В при 50 Гц и 280 В при 60 Гц. Для вариантов 400 В при 50 Гц и 460 В при 60 Гц значение MRA составляет 14,0 А.

Ток заблокированного ротора LRA при прямом пуске DOL составляет 110,0 А для вариантов 230 В / 50 Гц и 280 В / 60 Гц, а для 400 В / 50 Гц и 460 В / 60 Гц — 63,1 А.

В технических данных указан диапазон частот от 25 до 87 Гц. При этом возможность работы на максимальной частоте зависит от конкретных условий эксплуатации. Допустимые параметры необходимо проверять по расчётам производителя Frascold.

Другие варианты напряжения и режимов электропитания могут быть доступны по запросу производителя. Перед подключением необходимо сверить параметры электросети с маркировкой компрессора и его документацией.

Регулирование производительности Frascold Q5-36.1E

Для Frascold Q5-36.1E предусмотрена возможность ступенчатого регулирования производительности с использованием дополнительных головок CC или RSH. Выбор варианта зависит от требуемого диапазона регулирования и комплектации компрессора.

Головка регулирования CC

При использовании головки CC предусмотрены две ступени производительности: 100% и 50%. Такой вариант позволяет переключать компрессор между полной и частичной нагрузкой.

Головка регулирования RSH

Для головки RSH предусмотрены три ступени производительности: 100%, 75% и 50%. Это позволяет более гибко адаптировать работу компрессора к текущей потребности холодильной системы.

Головки CC и RSH относятся к дополнительным опциям. Их наличие в конкретной поставке, электрические параметры и совместимость с системой управления необходимо уточнять при заказе.

Холодильное масло и система смазки

В компрессоре Frascold Q5-36.1E применяется центробежная система смазки. В технических характеристиках указано холодильное масло класса POE32.

Объём заправки составляет 1,6 литра при уровне 3/4 смотрового стекла. Для контроля предусмотрены два смотровых стекла уровня масла.

Масло обеспечивает смазку движущихся элементов компрессорного механизма и способствует снижению трения между рабочими деталями. При обслуживании необходимо контролировать его уровень и состояние, а также учитывать требования производителя к совместимости с используемым хладагентом.

Перед заменой масла следует проверить рекомендации Frascold по марке, вязкости и допустимым альтернативным смазочным материалам. Дополнительные сведения об альтернативных маслах приведены производителем в руководстве FTEC022.

Что необходимо контролировать при обслуживании?

• Уровень масла через смотровые стёкла.
• Состояние и чистоту холодильного масла.
• Соответствие масла классу POE32 и требованиям производителя.
• Возврат масла из холодильного контура.
• Рабочие температуры и давление в системе.
• Состояние электродвигателя и защитных устройств.
• Герметичность соединений холодильного контура.

Холодопроизводительность Frascold Q5-36.1E

Объёмная производительность компрессора составляет 35,86 м³/ч при 50 Гц и 43,03 м³/ч при 60 Гц. Этот показатель отражает объём газа, который компрессор перемещает за единицу времени.

Объёмная производительность не является холодопроизводительностью. Холодопроизводительность измеряется в киловаттах и зависит от свойств хладагента и параметров холодильного цикла.

Для расчёта холодопроизводительности Frascold Q5-36.1E необходимо учитывать температуру кипения, температуру конденсации, перегрев, переохлаждение и выбранный хладагент. Расчёт следует выполнять по данным производителя для конкретного рабочего режима.

Номинальная мощность электродвигателя 3,7 кВт также не является значением холодопроизводительности. Для определения фактической производительности установки необходимо использовать программу подбора Frascold FSS.3.

Применение поршневого компрессора Frascold Q5-36.1E

Frascold Q5-36.1E с электродвигателем версии 3 ECOinside предназначен для низкотемпературных холодильных применений. Использование допускается только с хладагентами R134a, R1234ze и R1234yf, указанными производителем для этой версии двигателя.

Компрессор может применяться в коммерческих и промышленных холодильных установках при условии соответствия фактических параметров системы допустимому рабочему диапазону оборудования.

• Низкотемпературные холодильные системы. Работа в установках, рассчитанных на соответствующий температурный режим и разрешённый хладагент.
• Коммерческое холодильное оборудование. Использование в холодильных агрегатах при соблюдении требований производителя.
• Промышленные холодильные установки. Применение в составе оборудования с подходящими параметрами производительности.
• Ремонт и модернизация холодильных систем. Замена установленного компрессора после проверки технической совместимости.

Применение с другими хладагентами, не указанными для версии двигателя 3, нельзя считать допустимым без отдельного подтверждения Frascold.

Дополнительные опции Frascold Q5-36.1E

Для модели Frascold Q5-36.1E производителем предусмотрен перечень дополнительных компонентов. Они могут использоваться для регулирования производительности, контроля температуры, обслуживания системы смазки и подключения оборудования к системе управления.

Примечание: перечисленные компоненты являются дополнительными опциями и не входят автоматически в базовую комплектацию компрессора. Перед заказом необходимо уточнить наличие, электрические параметры и совместимость выбранных устройств с конкретным исполнением оборудования.

Как подобрать компрессор Frascold Q5-36.1E?

Подбор компрессора выполняется по параметрам холодильной установки и характеристикам конкретного исполнения двигателя. Для Frascold Q5-36.1E особенно важно учитывать версию двигателя ECOinside и установленный производителем перечень хладагентов.

1. Хладагент. Для версии двигателя 3 предусмотрены R134a, R1234ze и R1234yf. Применение других хладагентов требует отдельного подтверждения производителя.
2. Температура кипения. Учитывается при определении холодопроизводительности и проверке рабочего диапазона.
3. Температура конденсации. Влияет на нагрузку компрессора и параметры холодильного цикла.
4. Требуемая холодопроизводительность. Определяется расчётом для выбранного хладагента и рабочих условий.
5. Электропитание. Проверяются напряжение, частота сети, количество фаз и схема прямого пуска DOL.
6. Холодильное масло. Учитываются класс POE32 и требования Frascold к совместимости.
7. Регулирование производительности. При необходимости рассматриваются дополнительные головки CC или RSH.
8. Монтаж. Проверяются габариты, точки крепления и присоединительные размеры по заводской документации.

Для точного подбора рекомендуется предоставить данные о хладагенте, температурах кипения и конденсации, требуемой холодопроизводительности, параметрах электропитания и модели установленного компрессора.

Замена и техническое обслуживание Frascold Q5-36.1E

Frascold Q5-36.1E может использоваться для замены компрессора в существующей холодильной установке после проверки технической совместимости. При этом важно учитывать не только объёмную производительность, но и версию двигателя ECOinside, допустимые хладагенты и рабочий температурный диапазон.

Перед заменой необходимо сравнить холодопроизводительность в заданном режиме, параметры электропитания, пусковой ток, схему подключения, тип холодильного масла, монтажные размеры и характеристики системы управления.

Совпадение номинальной мощности или объёмной производительности не гарантирует полной взаимозаменяемости компрессоров. Отдельно проверяется совместимость хладагента с конкретной версией двигателя.

Для обслуживания холодильной установки могут потребоваться компоненты из раздела компрессорного оборудования и другие комплектующие. Подбор деталей выполняется с учётом модели компрессора и требований производителя.
