Q7-33.1Y Frascold компрессор поршневой (5,5 кВт)

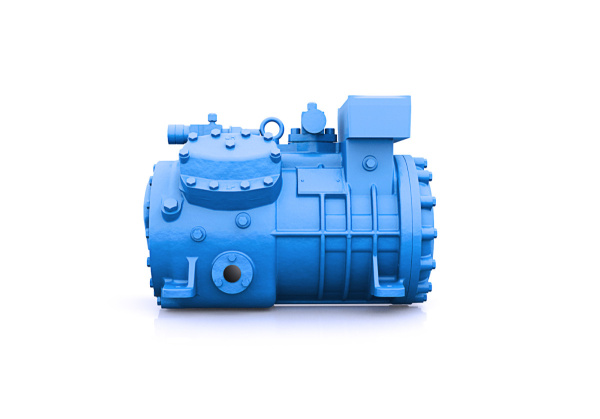

Поршневой компрессор Frascold Q7-33.1Y

Frascold Q7-33.1Y — полугерметичный четырёхцилиндровый поршневой холодильный компрессор итальянского производителя Frascold. Модель предназначена для коммерческих и промышленных холодильных установок. Исполнение с электродвигателем версии 1 рассчитано на высоко- и среднетемпературные применения при соблюдении допустимого рабочего диапазона производителя.

Объёмная производительность Frascold Q7-33.1Y составляет 32,7 м³/ч при 50 Гц и 39,2 м³/ч при 60 Гц. Номинальная мощность электродвигателя — 5,5 кВт. Компрессор оснащён четырьмя цилиндрами, центробежной системой смазки, защитой двигателя AMS и устройством контроля и защиты INT69.

Для данного исполнения предусмотрено трёхфазное электропитание 220–240 В / 380–420 В при частоте 50 Гц и 265–290 В / 440–480 В при частоте 60 Гц. В качестве холодильного масла указано POE32, объём заправки составляет 1,6 литра при уровне 3/4 смотрового стекла.

Модель представлена в разделе поршневых компрессоров Frascold компании «Дом Холода». Подбор оборудования выполняется с учётом хладагента, температурного режима, характеристик электродвигателя и заводской комплектации.

Технические характеристики Frascold Q7-33.1Y

Важное уточнение: приведённые характеристики относятся к Frascold Q7-33.1Y с двигателем версии 1. Согласно данным производителя, версия 1 предназначена для высоко- и среднетемпературных применений. Исполнения с другими версиями двигателя могут иметь отличающиеся параметры.

Максимальная частота 87 Гц зависит от условий эксплуатации. Допустимые рабочие характеристики при изменении частоты необходимо проверять с помощью программы подбора Frascold FSS.3.

Максимальные давления HP и LP являются техническими пределами компрессора, а не рекомендуемыми рабочими уставками. Двигатели с другими вариантами напряжения и режимами питания доступны по запросу.

Конструкция и принцип работы Frascold Q7-33.1Y

Frascold Q7-33.1Y относится к поршневым холодильным компрессорам объёмного действия. В полугерметичном корпусе размещены электродвигатель и компрессорный механизм.

При движении поршней газообразный хладагент поступает в цилиндры через всасывающие клапаны. После сжатия газ направляется через нагнетательные клапаны в холодильный контур.

Модель имеет четыре цилиндра и корпус из чугуна GJL250. В конструкции предусмотрены центробежная система смазки, два смотровых стекла уровня масла, защита двигателя AMS и устройство контроля и защиты INT69®.

Основные особенности конструкции

• Четырёхцилиндровый поршневой механизм. Обеспечивает объёмную производительность 32,7 м³/ч при частоте 50 Гц.
• Полугерметичный корпус. Объединяет электродвигатель и компрессорный механизм.
• Корпус из чугуна GJL250. Материал указан в технических данных производителя.
• Центробежная система смазки. Предназначена для смазки предусмотренных конструкцией узлов.
• Электронная защита INT69®. Используется для контроля и защиты компрессора.
• Защита двигателя AMS. Предусмотрена в рассматриваемом исполнении.
• Два смотровых стекла. Позволяют визуально контролировать уровень холодильного масла.
• Клеммная коробка IP56. Имеет установленный производителем класс защиты.

Ресурс компрессора зависит от правильного подбора, соблюдения допустимых температурных режимов, качества электроподключения, совместимости хладагента и масла, а также регулярного технического обслуживания.

Электродвигатель и система запуска

В рассматриваемом исполнении Frascold Q7-33.1Y используется электродвигатель версии 1 номинальной мощностью 5,5 кВт. По классификации Frascold данная версия предназначена для высоко- и среднетемпературных холодильных применений.

Для частоты 50 Гц производитель указывает варианты напряжения 220–240 В и 380–420 В при трёхфазном питании. При частоте 60 Гц предусмотрены значения 265–290 В и 440–480 В. Тип запуска в технической таблице обозначен как DOL — прямой пуск.

Максимальный рабочий ток MRA составляет 34,7 А при 230 В / 50 Гц и 280 В / 60 Гц, а при 400 В / 50 Гц и 460 В / 60 Гц — 20 А.

Ток заблокированного ротора LRA при прямом пуске DOL составляет 151,8 А для напряжения 230 В / 50 Гц и 280 В / 60 Гц. Для напряжения 400 В / 50 Гц и 460 В / 60 Гц указано значение 87,3 А.

В технических данных указан диапазон частот от 25 до 87 Гц. Максимально допустимая частота зависит от конкретных условий эксплуатации и должна проверяться по расчётам Frascold FSS.3.

Регулирование производительности

Для Frascold Q7-33.1Y производителем предусмотрены варианты регулирования производительности с использованием дополнительных головок CC и RSH. Такие устройства позволяют изменять производительность компрессора в соответствии с нагрузкой холодильной установки.

Головка регулирования CC

При использовании головки CC предусмотрены ступени производительности 100% и 50%.

Головка регулирования RSH

При применении головки RSH предусмотрены ступени производительности 100%, 75% и 50%.

Головки CC и RSH являются дополнительными опциями. Их наличие не следует считать базовой комплектацией компрессора: возможность установки и требуемое исполнение необходимо уточнять при заказе.

Холодильное масло и система смазки

В компрессоре Frascold Q7-33.1Y используется центробежная система смазки. В технических характеристиках производителя указано холодильное масло класса POE32.

Объём заправки составляет 1,6 литра при уровне 3/4 смотрового стекла. В конструкции предусмотрено два смотровых стекла для визуального контроля уровня масла.

Холодильное масло необходимо для смазки подвижных деталей компрессора и поддержания условий его нормальной эксплуатации. При обслуживании важно учитывать требования производителя к типу и характеристикам масла.

Перед заменой масла необходимо проверить его совместимость с применяемым хладагентом и конкретным исполнением компрессора. Альтернативные смазочные материалы следует выбирать в соответствии с руководством Frascold FTEC022.

В каталоге «Дом Холода» представлены холодильные масла для профессионального оборудования. Подбор конкретного продукта для Q7-33.1Y выполняется с учётом требований производителя.

Что необходимо контролировать при обслуживании?

• Уровень масла через смотровые стёкла.
• Состояние масла и наличие загрязнений.
• Соответствие типа и вязкости масла требованиям Frascold.
• Условия возврата масла из холодильного контура.
• Рабочие температуры компрессора.
• Состояние двигателя и устройств защиты.
• Герметичность соединений холодильной системы.

Холодопроизводительность Frascold Q7-33.1Y

Объёмная производительность компрессора составляет 32,7 м³/ч при частоте 50 Гц и 39,2 м³/ч при 60 Гц. Этот показатель характеризует объём газа, перемещаемого компрессором за единицу времени.

Объёмная производительность не равна холодопроизводительности. Холодопроизводительность выражается в кВт и определяется расчётом с учётом хладагента и параметров холодильного цикла.

На фактическую холодопроизводительность влияют температура кипения, температура конденсации, перегрев, переохлаждение и другие условия работы установки.

Для определения холодопроизводительности и потребляемой мощности необходимо использовать расчётные данные производителя Frascold. Номинальная мощность двигателя 5,5 кВт не является показателем холодопроизводительности компрессора.

Применение поршневого компрессора Frascold Q7-33.1Y

Frascold Q7-33.1Y с двигателем версии 1 предназначен для высоко- и среднетемпературных холодильных применений. Модель может использоваться в коммерческих и промышленных холодильных агрегатах при условии соответствия параметров установки допустимому рабочему диапазону компрессора.

• Коммерческие холодильные установки. Поддержание заданных температур хранения продукции.
• Среднетемпературные холодильные системы. Охлаждение продукции и обеспечение работы холодильных контуров.
• Высокотемпературные холодильные применения. Работа в системах, соответствующих характеристикам двигателя версии 1.
• Промышленные холодильные агрегаты. Использование в составе оборудования с подходящими расчётными параметрами.
• Ремонт холодильного оборудования. Замена компрессоров после проверки технической совместимости.

Совместимость с конкретным хладагентом, температурные пределы и допустимые режимы эксплуатации необходимо проверять по документации Frascold для выбранного исполнения.

Дополнительные опции Frascold Q7-33.1Y

Производителем предусмотрены дополнительные устройства и комплектующие для расширения возможностей компрессора и адаптации к требованиям холодильной установки. Перечисленные позиции являются опциями и не относятся к обязательной базовой комплектации.

Примечание: наличие, совместимость и возможность установки дополнительных компонентов необходимо уточнять при заказе с учётом заводского исполнения компрессора.

Как подобрать компрессор Frascold Q7-33.1Y?

Подбор компрессора выполняется с учётом параметров холодильной установки, требуемой холодопроизводительности и характеристик электродвигателя.

1. Версия двигателя. Q7-33.1Y в рассматриваемом исполнении имеет двигатель версии 1 для высоко- и среднетемпературного применения.
2. Хладагент. Необходимо проверить совместимость выбранного хладагента с заводским исполнением компрессора.
3. Температура кипения. Учитывается при расчёте холодопроизводительности и режима работы.
4. Температура конденсации. Влияет на нагрузку электродвигателя и рабочие параметры холодильного цикла.
5. Электропитание. Проверяются напряжение, частота и возможность прямого пуска DOL.
6. Холодильное масло. Учитываются класс POE32 и требования производителя к совместимости.
7. Регулирование производительности. При необходимости рассматриваются дополнительные головки CC или RSH.
8. Монтаж. Проверяются габариты, крепления и присоединительные размеры по заводской документации.

Для точного подбора рекомендуется предоставить сведения о хладагенте, температурах кипения и конденсации, требуемой холодопроизводительности, параметрах электропитания и существующем компрессоре, если оборудование подбирается на замену.

Замена и техническое обслуживание Frascold Q7-33.1Y

Frascold Q7-33.1Y может использоваться для замены компрессора в существующей холодильной установке после проверки технической совместимости.

При замене необходимо сравнить расчётную холодопроизводительность, объёмную производительность, версию двигателя, напряжение питания, пусковую схему, тип холодильного масла, монтажные размеры и характеристики системы управления.

Совпадение номинальной мощности двигателя или объёмной производительности само по себе не гарантирует полной взаимозаменяемости оборудования.

Для обслуживания и ремонта холодильных установок в каталоге «Дом Холода» представлено компрессорное оборудование и комплектующие. Подбор необходимых компонентов выполняется с учётом модели компрессора и параметров системы.

Почему выбирают «Дом Холода»?

Компания «Дом Холода» предлагает холодильные компрессоры и комплектующие для профессионального применения. Специалисты помогут подобрать оборудование по техническим характеристикам, проверить исполнение двигателя и определить необходимые компоненты холодильной системы.

Где купить Frascold Q7-33.1Y?

Заказать поршневой компрессор Frascold Q7-33.1Y можно в компании «Дом Холода». Перед покупкой рекомендуется уточнить исполнение электродвигателя, рабочие параметры холодильной установки и требуемую комплектацию.

Смотрите также

Для комплектации, установки и обслуживания Frascold Q7-33.1Y могут потребоваться холодильное масло, компоненты автоматики и дополнительное компрессорное оборудование. В каталоге «Дом Холода» также представлены другие модели поршневых компрессоров Frascold.

Часто задаваемые вопросы о Frascold Q7-33.1Y

Какой тип компрессора Frascold Q7-33.1Y?

Это полугерметичный четырёхцилиндровый поршневой холодильный компрессор.

Какая объёмная производительность Q7-33.1Y?

32,7 м³/ч при частоте 50 Гц и 39,2 м³/ч при частоте 60 Гц.

Какая мощность двигателя Frascold Q7-33.1Y?

Номинальная мощность электродвигателя составляет 5,5 кВт.

Для каких температурных режимов предназначена модель?

В рассматриваемом исполнении установлена версия двигателя 1, предназначенная для высоко- и среднетемпературных применений.

Сколько цилиндров у компрессора?

В конструкции предусмотрено четыре цилиндра.

Какое холодильное масло используется?

В технических данных производителя указано масло класса POE32. Конкретную марку необходимо выбирать с учётом требований Frascold и совместимости с хладагентом.

Какой объём масла необходим?

Заправочный объём составляет 1,6 литра при уровне 3/4 смотрового стекла.

Какая система смазки применяется?

В компрессоре используется центробежная система смазки.

Какое напряжение питания требуется?

При частоте 50 Гц производитель указывает варианты 220–240 В и 380–420 В, три фазы. При частоте 60 Гц — 265–290 В и 440–480 В, три фазы. Тип запуска — DOL.

Какой максимальный рабочий ток компрессора?

34,7 А при 230 В / 50 Гц и 280 В / 60 Гц; 20 А при 400 В / 50 Гц и 460 В / 60 Гц.

Какой ток заблокированного ротора LRA?

151,8 А при 230 В / 50 Гц и 280 В / 60 Гц; 87,3 А при 400 В / 50 Гц и 460 В / 60 Гц. Значения приведены для прямого пуска DOL.

Можно ли регулировать производительность?

Для модели предусмотрены варианты регулирования CC со ступенями 100/50% и RSH со ступенями 100/75/50%. Соответствующие головки являются дополнительными опциями.

Какой класс защиты клеммной коробки?

IP56.

Какие максимальные давления указаны производителем?

Максимальное давление на стороне нагнетания HP — 30 бар, на стороне всасывания LP — 20,5 бар. Это технические пределы, а не рекомендуемые рабочие уставки.

Сколько весит компрессор?

Масса нетто составляет 79 кг.

Какие габариты Frascold Q7-33.1Y?

Длина — 449 мм, глубина — 286 мм, высота — 328 мм.

Какая максимальная частота вращения указана в характеристиках?

В технической таблице указана максимальная частота 87 Гц. Допустимость работы на этой частоте зависит от условий эксплуатации и должна проверяться по программе Frascold FSS.3.

Какая защита предусмотрена в компрессоре?

В характеристиках указаны защита двигателя AMS и устройство контроля и защиты INT69®.

Какие хладагенты подходят для компрессора?

Для версии двигателя 1 производитель указывает высоко- и среднетемпературные применения для всех хладагентов. Однако совместимость конкретного хладагента и допустимый рабочий диапазон необходимо проверять по документации Frascold.

Можно ли использовать компрессор в низкотемпературной системе?

Для данной модели указана версия двигателя 1, предназначенная для высоко- и среднетемпературных применений. Для низкотемпературных режимов необходимо подбирать соответствующее исполнение компрессора.

Как рассчитать холодопроизводительность?

Для расчёта необходимы данные о хладагенте, температуре кипения, температуре конденсации и других параметрах холодильного цикла. Расчёт выполняется по техническим данным производителя. Объёмная производительность 32,7 м³/ч и мощность двигателя 5,5 кВт не являются значениями холодопроизводительности.

Можно ли заменить другим компрессором?

Замена возможна после проверки холодопроизводительности, объёмной производительности, версии двигателя, электропитания, пусковой схемы, холодильного масла, монтажных размеров и общей технической совместимости.

Где купить Frascold Q7-33.1Y?

Заказать компрессор можно в компании «Дом Холода». Актуальную стоимость, наличие и условия поставки уточняйте по телефону +7 (495) 532-25-10 или через форму обратной связи.
