S20-56Y (CH) Frascold компрессор поршневой полугерметичный

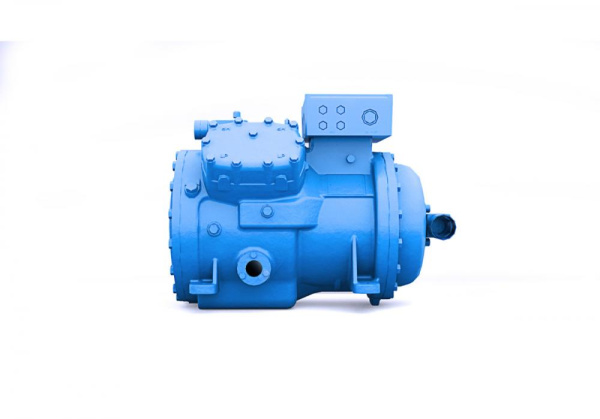

Поршневой компрессор Frascold S20-56Y (CH)

Frascold S20-56Y (CH) — полугерметичный поршневой холодильный компрессор итальянского производителя Frascold. Модель предназначена для коммерческих и промышленных холодильных установок. Исполнение с электродвигателем версии 2 рассчитано на низко- и среднетемпературные применения при соблюдении допустимого рабочего диапазона производителя.

Объёмная производительность Frascold S20-56Y составляет 56 м³/ч при 50 Гц и 67,2 м³/ч при 60 Гц. Компрессор оснащён четырьмя цилиндрами. Номинальная мощность электродвигателя — 11 кВт. Для подключения предусмотрено трёхфазное электропитание с частичным пуском обмоток PWS.

В техническом исполнении указаны центробежная система смазки и холодильное масло POE32. Объём заправки составляет 2,9 л при уровне 3/4 смотрового стекла. Контроль и защита компрессора предусмотрены с помощью устройства INT69®, защита двигателя — AMS.

Модель представлена в разделе поршневых компрессоров Frascold компании «Дом Холода». При подборе оборудования учитываются хладагент, температурный режим, характеристики электродвигателя, схема запуска и заводская комплектация.

Технические характеристики Frascold S20-56Y (CH)

Примечание по характеристикам: для модели указана версия двигателя 2. Согласно примечанию производителя, версия 2 предназначена для низко- и среднетемпературных применений и предусмотрена для работы с различными хладагентами при соблюдении требований Frascold.

Максимальная частота 87 Гц зависит от условий эксплуатации. Для проверки допустимого рабочего диапазона и получения расчётных характеристик необходимо использовать программу подбора Frascold FSS.3. Альтернативные смазочные масла приведены в руководстве производителя FTEC022.

Значения звуковой мощности и звукового давления указаны для условий, приведённых в исходной технической таблице: -10/+45 °C, R404A. Для других режимов показатели могут отличаться.

Конструкция и принцип работы Frascold S20-56Y

Frascold S20-56Y относится к поршневым холодильным компрессорам объёмного действия. В полугерметичном корпусе объединены электродвигатель и компрессорный механизм.

При движении поршней газообразный хладагент поступает в цилиндры через всасывающие клапаны. После сжатия газ направляется через нагнетательные клапаны в холодильный контур. Такая конструкция обеспечивает перемещение хладагента по системе за счёт циклического изменения объёма в цилиндрах.

Компрессор имеет четыре цилиндра. Корпус выполнен из чугуна GJL250. Для смазки предусмотрена центробежная система, а контроль уровня масла осуществляется через два смотровых стекла.

Особенности конструкции

• Четырёхцилиндровый поршневой механизм. Объёмная производительность составляет 56 м³/ч при частоте 50 Гц.
• Полугерметичное исполнение. Электродвигатель и компрессорный механизм размещены в общем корпусе.
• Центробежная система смазки. Предназначена для подачи масла к узлам компрессора.
• Двигатель с системой PWS. Предусмотрен частичный пуск обмоток с разделением 50/50.
• Устройство INT69®. Используется для контроля и защиты компрессора.
• Два смотровых стекла. Позволяют визуально контролировать уровень холодильного масла.
• Клеммная коробка IP56. Имеет указанный производителем класс защиты.
• Виброопоры. Для модели приведены диаметр 50 мм, высота 50 мм и твёрдость резины 55 Shore.

Ресурс компрессора зависит от корректного подбора, соблюдения рабочих параметров, качества электроподключения, состояния холодильного контура и своевременного технического обслуживания.

Электродвигатель и система запуска

В рассматриваемом исполнении Frascold S20-56Y используется электродвигатель версии 2 номинальной мощностью 11 кВт. Согласно классификации Frascold, эта версия предназначена для низко- и среднетемпературных применений.

При частоте 50 Гц предусмотрено трёхфазное питание 380–420 В. Для частоты 60 Гц указано напряжение 440–480 В. Двигатель поддерживает систему частичного пуска обмоток PWS с разделением 50/50.

PWS предусматривает последовательное подключение частей обмотки электродвигателя в соответствии со схемой производителя. При выборе пусковой аппаратуры необходимо учитывать указанную схему и электрические параметры конкретного исполнения.

Максимальный рабочий ток MRA составляет 30,7 А. Ток заблокированного ротора LRA равен 74,8 А при PWS и 117,1 А при прямом подключении DOL.

В технических данных указан диапазон частот от 25 до 87 Гц. Максимальная частота зависит от рабочего режима. Перед использованием частотного регулирования необходимо проверить допустимые параметры по программе Frascold FSS.3.

Регулирование производительности Frascold S20-56Y

Для модели в технической таблице приведены ступени регулирования производительности с использованием головок CC и RSH. Эти варианты позволяют изменять производительность компрессора в соответствии с нагрузкой холодильной системы.

Головка регулирования CC

Для головки CC указаны две ступени производительности: 100% и 50%. Такой вариант предусматривает переключение между полной и частичной производительностью.

Головка регулирования RSH

Для головки RSH предусмотрены три ступени производительности: 100%, 75% и 50%. Это позволяет использовать несколько уровней нагрузки в зависимости от потребности холодильной установки.

Наличие конкретной головки и её комплектация должны быть подтверждены при заказе. В перечне возможных опций производителя указаны головки CC и RSH с соответствующими кодами.

Холодильное масло и система смазки

В компрессоре Frascold S20-56Y применяется центробежная система смазки. В технических характеристиках указано холодильное масло класса POE32.

Объём заправки составляет 2,9 литра при уровне 3/4 смотрового стекла. Контроль уровня масла выполняется через два смотровых стекла, предусмотренных конструкцией.

Холодильное масло обеспечивает смазку подвижных деталей компрессора и участвует в поддержании нормальных условий работы механизма. При эксплуатации необходимо контролировать уровень и состояние масла, а также учитывать его совместимость с применяемым хладагентом.

Альтернативные смазочные материалы производитель предлагает выбирать в соответствии с руководством FTEC022. При замене масла важно соблюдать требования Frascold к типу, вязкости и совместимости с холодильным контуром.

В каталоге «Дом Холода» представлены холодильные масла. Подбор конкретного продукта для S20-56Y необходимо выполнять по технической документации компрессора.

Что необходимо контролировать при обслуживании?

• Уровень масла через смотровые стёкла.
• Состояние масла и наличие загрязнений.
• Соответствие типа масла требованиям Frascold.
• Условия возврата масла из холодильного контура.
• Рабочие температуры компрессора.
• Состояние электродвигателя и защитных устройств.
• Герметичность соединений холодильной системы.

Холодопроизводительность Frascold S20-56Y

Объёмная производительность компрессора составляет 56 м³/ч при частоте 50 Гц и 67,2 м³/ч при 60 Гц. Этот показатель характеризует объём газа, перемещаемого компрессором за единицу времени.

Объёмная производительность не равна холодопроизводительности. Холодопроизводительность выражается в киловаттах и зависит от применяемого хладагента и параметров холодильного цикла.

На фактическую холодопроизводительность влияют температура кипения, температура конденсации, перегрев, переохлаждение и другие рабочие условия. Для определения расчётных показателей необходимо использовать программу подбора Frascold FSS.3.

Номинальная мощность электродвигателя 11 кВт не является значением холодопроизводительности компрессора и не должна использоваться вместо расчётных данных.

Применение поршневого компрессора Frascold S20-56Y

Frascold S20-56Y с двигателем версии 2 предназначен для низко- и среднетемпературных холодильных применений. Конкретная область использования определяется хладагентом, температурами кипения и конденсации, а также другими параметрами холодильной системы.

• Коммерческие холодильные установки. Для систем охлаждения и хранения продукции при соответствующих рабочих условиях.
• Промышленные холодильные агрегаты. Для холодильных контуров, параметры которых соответствуют характеристикам компрессора.
• Среднетемпературные системы. Для технологического охлаждения и поддержания заданной температуры.
• Низкотемпературные системы. Для применения в пределах допустимого рабочего диапазона версии двигателя 2.
• Ремонт и модернизация оборудования. Для замены компрессора после проверки технической совместимости.

Дополнительные опции Frascold S20-56Y

Для модели производителем предусмотрены дополнительные компоненты, которые могут использоваться в зависимости от требований холодильной установки и выбранной комплектации.

Важно: перечисленные компоненты являются возможными опциями. Их наличие в конкретной поставке и совместимость с исполнением компрессора необходимо уточнять отдельно.

Как подобрать компрессор Frascold S20-56Y?

Подбор компрессора выполняется с учётом характеристик холодильной установки и параметров конкретного исполнения двигателя. Перед заказом рекомендуется проверить следующие данные:

1. Версия двигателя. В этой карточке приведены характеристики версии 2 мощностью 11 кВт.
2. Хладагент. Необходимо проверить допуск производителя для выбранного хладагента и рабочего режима.
3. Температура кипения. Учитывается при расчёте холодопроизводительности.
4. Температура конденсации. Влияет на нагрузку компрессора и электродвигателя.
5. Электропитание. Проверяются напряжение, частота и схема запуска PWS.
6. Холодильное масло. Учитываются класс POE32 и требования производителя к совместимости.
7. Регулирование производительности. При необходимости выбирается исполнение с головкой CC или RSH.
8. Монтаж. Проверяются габариты, крепления и присоединительные размеры по заводской документации.

Для точного подбора рекомендуется сообщить используемый хладагент, температуры кипения и конденсации, требуемую холодопроизводительность, параметры электропитания и полное заводское обозначение компрессора.

Замена и техническое обслуживание Frascold S20-56Y

Frascold S20-56Y может рассматриваться для замены компрессора в существующей холодильной установке после проверки технической совместимости.

При замене необходимо сравнить объёмную и расчётную холодопроизводительность, версию двигателя, параметры электропитания, пусковую схему, тип масла, монтажные размеры и характеристики системы управления.

Совпадение объёмной производительности или номинальной мощности само по себе не гарантирует полной взаимозаменяемости оборудования. Также необходимо проверить соответствие рабочего диапазона и допустимых давлений параметрам холодильного контура.

Для обслуживания холодильных систем в каталоге «Дом Холода» представлены запасные части и комплектующие. Подбор отдельных деталей выполняется по заводскому обозначению оборудования.

Почему выбирают «Дом Холода»?

Компания «Дом Холода» предлагает холодильные компрессоры и комплектующие для коммерческого и промышленного применения. Специалисты помогают подобрать оборудование по техническим характеристикам, определить необходимое исполнение и выбрать компоненты холодильной системы.

Где купить Frascold S20-56Y (CH)?

Заказать поршневой компрессор Frascold S20-56Y (CH) можно в компании «Дом Холода». Перед покупкой рекомендуется уточнить заводскую комплектацию и проверить соответствие параметров компрессора условиям эксплуатации холодильной установки.

Смотрите также

Для подбора, установки и обслуживания Frascold S20-56Y могут потребоваться компоненты холодильного контура, автоматика, фильтры и запасные части. В каталоге «Дом Холода» представлены профильные категории оборудования и комплектующих для холодильных систем.

Часто задаваемые вопросы о Frascold S20-56Y

Какой тип компрессора Frascold S20-56Y?

Это полугерметичный поршневой холодильный компрессор с четырьмя цилиндрами.

Какая объёмная производительность S20-56Y?

56 м³/ч при частоте 50 Гц и 67,2 м³/ч при частоте 60 Гц.

Какая мощность двигателя Frascold S20-56Y?

Номинальная мощность электродвигателя рассматриваемого исполнения составляет 11 кВт.

Для каких температурных режимов предназначена версия двигателя 2?

Согласно примечанию производителя, версия 2 предназначена для низко- и среднетемпературных применений. Фактический рабочий диапазон необходимо проверять по расчётным данным Frascold.

Сколько цилиндров у компрессора?

В компрессоре предусмотрено четыре цилиндра.

Какое холодильное масло используется?

В технических характеристиках указано масло класса POE32. Альтернативные масла необходимо выбирать по руководству Frascold FTEC022.

Какой объём масла необходим?

Заправочный объём составляет 2,9 литра при уровне 3/4 смотрового стекла.

Какая система смазки применяется?

В модели используется центробежная система смазки.

Какое напряжение питания требуется?

При частоте 50 Гц предусмотрено питание 380–420 В, три фазы. При частоте 60 Гц — 440–480 В, три фазы.

Что означает PWS?

PWS — схема частичного пуска обмоток электродвигателя. Для данной модели указано разделение обмоток 50/50.

Какой максимальный рабочий ток компрессора?

Максимальный рабочий ток MRA составляет 30,7 А.

Какие значения пускового тока указаны?

Ток заблокированного ротора LRA составляет 74,8 А при PWS и 117,1 А при прямом подключении DOL.

Какой диапазон частот предусмотрен?

В технической таблице указана минимальная частота 25 Гц и максимальная 87 Гц. Допустимость работы на максимальной частоте зависит от условий эксплуатации и проверяется по программе Frascold FSS.3.

Какой класс защиты клеммной коробки?

Для клеммной коробки указан класс защиты IP56.

Какое максимальное давление предусмотрено?

Максимальное давление на стороне нагнетания HP составляет 30 бар, на стороне всасывания LP — 20,5 бар. Эти значения являются техническими пределами, а не рекомендуемыми рабочими уставками.

Какая система защиты предусмотрена?

В технических данных указаны защита двигателя AMS и устройство контроля и защиты INT69®.

Какие габариты у Frascold S20-56Y?

Максимальные габариты составляют 550 × 405 × 405 мм.

Сколько весит компрессор?

Масса нетто составляет 130 кг.

Можно ли регулировать производительность компрессора?

В технической таблице приведены ступени для головки CC — 100% и 50%, а для головки RSH — 100%, 75% и 50%. Наличие соответствующей головки зависит от комплектации.

Какие хладагенты подходят для компрессора?

В примечании производителя указано, что версия двигателя 2 предназначена для работы с различными хладагентами. При этом совместимость конкретного хладагента с выбранным режимом необходимо проверить по документации Frascold и программе подбора FSS.3.

Как рассчитать холодопроизводительность?

Для расчёта необходимо учитывать хладагент, температуру кипения, температуру конденсации и другие параметры холодильного цикла. Объёмная производительность 56 м³/ч не является значением холодопроизводительности.

Можно ли заменить компрессор другим аналогом?

Замена возможна после проверки объёмной и холодопроизводительности, версии двигателя, электропитания, схемы запуска, масла, монтажных размеров и допустимого рабочего диапазона.

Где купить Frascold S20-56Y?

Заказать компрессор можно в компании «Дом Холода». Актуальную цену, наличие и условия поставки уточняйте по телефону +7 (495) 532-25-10 или через форму обратной связи.
