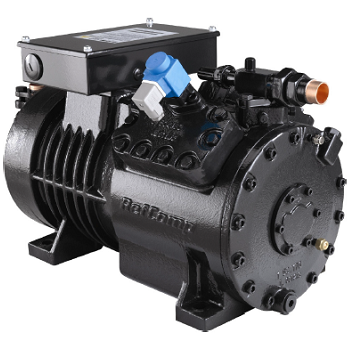

Поршневой компрессор RefComp SP4LN060E

Поршневой компрессор RefComp SP4LN060E

RefComp SP4LN060E — полугерметичный четырёхцилиндровый поршневой компрессор серии SP, предназначенный для коммерческого и промышленного холодильного оборудования. Модель относится к исполнению LN: оснащается электродвигателем уменьшенного типоразмера и использует систему смазки разбрызгиванием без отдельного масляного насоса.

Компрессор применяется в холодильных агрегатах, системах холодоснабжения и технологического охлаждения при соответствии рабочих условий допустимому диапазону производителя. Полугерметичный корпус объединяет электрический двигатель и компрессорный механизм.

Объёмная производительность RefComp SP4LN060E составляет 35 м³/ч при 50 Гц. Номинальный класс двигателя — 6 HP, номинальная мощность — 4,5 кВт. Объём холодильного масла составляет 2,6 литра, масса — 134 кг.

Согласно технической таблице RefComp, при работе на R407C, температуре кипения +2 °C и конденсации +40 °C холодопроизводительность составляет 19,9 кВт, потребляемая электрическая мощность — 4,9 кВт.

Технические характеристики RefComp SP4LN060E

Примечание: значения холодопроизводительности 19,9 кВт и потребляемой мощности 4,9 кВт приведены для R407C при +2/+40 °C по найденному техническому каталогу RefComp. В исходном описании поставщика указаны 21,1 и 6,6 кВт для того же режима. Эти расхождения требуют сверки с паспортом или расчётным листом конкретной поставки.

Конструкция и принцип работы RefComp SP4LN060E

RefComp SP4LN060E относится к холодильным поршневым компрессорам объёмного типа. Газообразный хладагент поступает из всасывающей магистрали в цилиндры через клапанный механизм. При движении поршней объём рабочих камер уменьшается, давление газа повышается, после чего сжатый хладагент направляется в нагнетательную линию.

Электродвигатель вращает коленчатый вал, который посредством шатунного механизма приводит в движение четыре поршня. Двигатель и компрессорный блок объединены в общем полугерметичном корпусе.

Основные особенности конструкции:

• Четыре цилиндра. Обеспечивают объёмное сжатие газообразного хладагента.
• Полугерметичный корпус. Объединяет компрессорный механизм и электродвигатель.
• Исполнение L. Используется двигатель уменьшенного типоразмера по классификации RefComp.
• Исполнение N. Предусмотрена смазка разбрызгиванием без отдельного масляного насоса.
• Объёмная производительность 35 м³/ч. Геометрический объём газа, перемещаемый компрессором при 50 Гц.
• Клапанный механизм. Всасывание и нагнетание осуществляются через пластинчатые клапаны.
• Шатунно-поршневая группа. Обеспечивает возвратно-поступательное движение поршней.
• Защита электродвигателя. При эксплуатации используются предусмотренные производителем температурные и электрические защитные устройства.
• Обслуживаемая конструкция. Допускает регламентные сервисные операции.

Ресурс компрессора зависит от правильного подбора, соблюдения рабочего диапазона, качества монтажа, состояния холодильного контура и технического обслуживания.

Что означает обозначение SP4LN060E?

Маркировка модели отражает её основные конструктивные характеристики:

• SP — серия полугерметичных поршневых компрессоров RefComp.
• 4 — четыре цилиндра.
• L — уменьшенный типоразмер двигателя, Small Size Motor.
• N — смазка разбрызгиванием без отдельного масляного насоса.
• 060 — номинальный класс электродвигателя 6 HP.
• E — исполнение, связанное с применением полиэфирного холодильного масла POE.

Исполнение L предназначено для соответствующих холодильных температурных режимов. Допустимая область эксплуатации определяется типом хладагента, температурами кипения и конденсации, условиями охлаждения электродвигателя и другими параметрами холодильного цикла.

Система смазки RefComp SP4LN060E

RefComp SP4LN060E оснащён системой смазки разбрызгиванием. В отличие от исполнения LF, в модели LN отсутствует отдельный масляный насос для принудительной подачи масла под давлением.

При работе компрессора масло распределяется внутри механизма и поступает к предусмотренным конструкцией подвижным деталям. Смазка необходима для работы коленчатого вала, подшипников, шатунов и других узлов.

Объём масла составляет 2,6 литра. Для исполнения E необходимо учитывать требования производителя к полиэфирному холодильному маслу POE. Конкретную марку и вязкость необходимо сверять с паспортом компрессора.

При техническом обслуживании контролируют:

• уровень холодильного масла;
• состояние и чистоту смазочного материала;
• совместимость масла с используемым хладагентом;
• отсутствие влаги и механических загрязнений;
• условия возврата масла из холодильного контура;
• герметичность соединений;
• температуру компрессора;
• исправность устройств электрической защиты.

Произвольная замена масла на минеральное без подтверждения совместимости не допускается.

Чем SP4LN060E отличается от SP4LF060E?

RefComp SP4LN060E и RefComp SP4LF060E относятся к одному типоразмеру серии SP. Обе модели оснащены четырьмя цилиндрами и электродвигателем класса 6 HP.

Их основное конструктивное отличие — система смазки.

Одинаковая объёмная производительность не гарантирует полной взаимозаменяемости моделей. При замене SP4LF060E на SP4LN060E необходимо проверить требования холодильной системы к смазке и защитным устройствам.

Холодопроизводительность RefComp SP4LN060E

По найденной таблице RefComp, при использовании R407C и температурном режиме +2/+40 °C холодопроизводительность SP4LN060E составляет 19,9 кВт, потребляемая мощность — 4,9 кВт.

Рабочие характеристики зависят от температур кипения и конденсации, типа хладагента, перегрева всасываемого газа и других условий холодильного цикла.

На холодопроизводительность влияют:

• тип и характеристики хладагента;
• температура кипения;
• температура конденсации;
• перегрев всасываемого газа;
• переохлаждение жидкого хладагента;
• потери давления в трубопроводах;
• состояние испарителя и конденсатора;
• фактические условия эксплуатации.

Объёмная производительность 35 м³/ч и холодопроизводительность 19,9 кВт — разные физические характеристики. Первая описывает геометрический объём перемещаемого газа, а вторая — тепловую мощность охлаждения при заданном режиме.

Хладагенты для RefComp SP4LN060E

Для компрессоров RefComp серии SP в заводской документации рассматривается применение R22, R407C, R134a, R404A и R507. При этом допустимость работы конкретной модели определяется температурным режимом, исполнением двигателя и совместимостью холодильного масла.

Применимость хладагента следует проверять по рабочей области и требованиям производителя. Наличие хладагента в перечне серии не означает разрешения на использование при любых температурах и нагрузках.

Важно: утверждение о совместимости SP4LN060E со всеми существующими хладагентами некорректно. Использование каждого холодильного агента требует проверки по технической документации.

Регулирование производительности RefComp SP4LN060E

Для соответствующей комплектации четырёхцилиндровых моделей серии SP предусмотрено ступенчатое регулирование производительности.

В техническом каталоге для данного типоразмера указаны возможные ступени 100% и 50%. Регулирование позволяет адаптировать производительность холодильного агрегата к изменению тепловой нагрузки.

Наличие разгрузочных устройств и схема управления зависят от конкретной поставляемой комплектации. Перед заказом необходимо уточнить состав оборудования.

Применение RefComp SP4LN060E

Поршневой компрессор RefComp SP4LN060E может применяться в коммерческих и промышленных холодильных установках при соответствии рабочих параметров требованиям производителя.

Возможные направления применения:

• Коммерческие холодильные агрегаты. Охлаждение оборудования торговых и складских объектов.
• Холодильные камеры. Поддержание заданных температур хранения продукции.
• Промышленные холодильные установки. Охлаждение технологических процессов.
• Складские холодильные системы. Применение в составе оборудования для хранения продукции.
• Технологическое охлаждение. Работа в промышленных холодильных контурах.
• Ремонт и модернизация. Замена установленного компрессора после проверки совместимости.

Возможность применения в конкретной системе определяется используемым хладагентом, температурами кипения и конденсации, требуемой холодопроизводительностью и характеристиками электропитания.

Как подобрать RefComp SP4LN060E?

При подборе компрессора необходимо учитывать не только номинальный класс двигателя, но и реальные рабочие параметры холодильного контура.

• Полная модель. RefComp SP4LN060E и заводская комплектация.
• Хладагент. Совместимость с выбранным холодильным агентом.
• Холодопроизводительность. Требуемая мощность охлаждения при расчётной температуре.
• Температура кипения. Рабочие параметры испарителя.
• Температура конденсации. Условия отвода тепла.
• Электропитание. Напряжение, число фаз и частота сети.
• Электрические характеристики. Рабочий ток, пусковой ток и требования к защите.
• Система смазки. Особенности исполнения N без отдельного масляного насоса.
• Холодильное масло. Тип, вязкость и совместимость с хладагентом.
• Присоединения. Размеры всасывающего и нагнетательного патрубков.
• Монтажные параметры. Габариты, крепления и расположение соединений.

Замена компрессора RefComp SP4LN060E

RefComp SP4LN060E может рассматриваться для ремонта и модернизации холодильного оборудования после проверки технической совместимости.

Перед заменой необходимо сопоставить холодопроизводительность, объёмную производительность, рабочий диапазон, тип хладагента и масла, электрические характеристики, систему смазки, размеры присоединений и монтажные крепления.

Особое внимание необходимо уделять переходу между исполнениями LN и LF. Отсутствие масляного насоса у SP4LN060E может потребовать проверки схемы защитных устройств и условий эксплуатации холодильного агрегата.

Купить RefComp SP4LN060E в Москве

Купить поршневой компрессор RefComp SP4LN060E в Москве можно в компании «Дом Холода». Модель предназначена для коммерческих и промышленных холодильных установок соответствующего рабочего диапазона.

Для заказа рекомендуется указать полную модель компрессора, используемый хладагент, расчётные температуры и характеристики электропитания.

Актуальную стоимость, наличие, комплектацию, гарантийные условия и сроки поставки можно уточнить при обращении. Компания «Дом Холода» работает с заказчиками из Москвы, Московской области и регионов России.

Часто задаваемые вопросы

Какой тип компрессора RefComp SP4LN060E?

RefComp SP4LN060E — полугерметичный четырёхцилиндровый поршневой компрессор серии SP.

Сколько цилиндров у SP4LN060E?

Компрессор оснащён четырьмя цилиндрами.

Какая холодопроизводительность RefComp SP4LN060E?

В найденном каталоге RefComp для R407C при +2/+40 °C указано 19,9 кВт. В исходной таблице поставщика приведено 21,1 кВт; расхождение необходимо уточнить по технической документации конкретного исполнения.

Какая потребляемая мощность компрессора?

По таблице RefComp при R407C и +2/+40 °C потребляемая мощность составляет 4,9 кВт. В исходном описании поставщика приведено 6,6 кВт для обозначенного режима.

Какой номинальный класс двигателя?

Номинальный класс электродвигателя составляет 6 HP, номинальная мощность по каталогу — 4,5 кВт.

Какая объёмная производительность компрессора?

Объёмная производительность составляет 35 м³/ч при 50 Гц и 42 м³/ч при 60 Гц.

Что означает индекс LN?

L означает двигатель уменьшенного типоразмера, N — систему смазки разбрызгиванием без отдельного масляного насоса.

Есть ли масляный насос у SP4LN060E?

Нет. Исполнение N предусматривает смазку разбрызгиванием без отдельного масляного насоса.

Чем SP4LN060E отличается от SP4LF060E?

Главное отличие — система смазки. В SP4LN060E используется разбрызгивание масла, в SP4LF060E — принудительная смазка с масляным насосом.

Какой объём масла у компрессора?

Объём масла составляет 2,6 литра.

Какое холодильное масло подходит для SP4LN060E?

Для исполнения E необходимо учитывать требования производителя к полиэфирному маслу POE. Конкретные марку и вязкость следует проверять по заводской спецификации.

Можно ли использовать минеральное масло?

Произвольно заменять предусмотренное масло на минеральное нельзя. Необходимо подтвердить совместимость и заводской допуск.

Какие хладагенты подходят для RefComp SP4LN060E?

Для серии SP в документации рассматриваются R22, R407C, R134a, R404A и R507. Применение каждого хладагента необходимо проверять для конкретного исполнения и рабочего режима.

Какие присоединительные размеры у компрессора?

Нагнетательный патрубок — 7/8″, всасывающий — 1 1/8″. Перед установкой размеры необходимо сверить по монтажному чертежу.

Сколько весит RefComp SP4LN060E?

Масса компрессора составляет 134 кг.

Предусмотрено ли регулирование производительности?

Для соответствующей комплектации предусмотрены ступени 100% и 50%. Наличие разгрузочных устройств необходимо уточнить при заказе.

Подходит ли SP4LN060E для холодильной камеры?

Компрессор может применяться в холодильной камере при соответствии выбранного хладагента, рабочих температур и необходимой холодопроизводительности заводским требованиям.

Можно ли заменить SP4LF060E моделью SP4LN060E?

Замена возможна только после проверки системы смазки, защитных устройств, рабочих характеристик, электрических параметров и монтажных размеров.

Как заказать RefComp SP4LN060E?

Для заказа необходимо указать полную модель компрессора и характеристики холодильной установки. Актуальную стоимость, наличие, комплектацию и сроки поставки можно уточнить в компании «Дом Холода».
