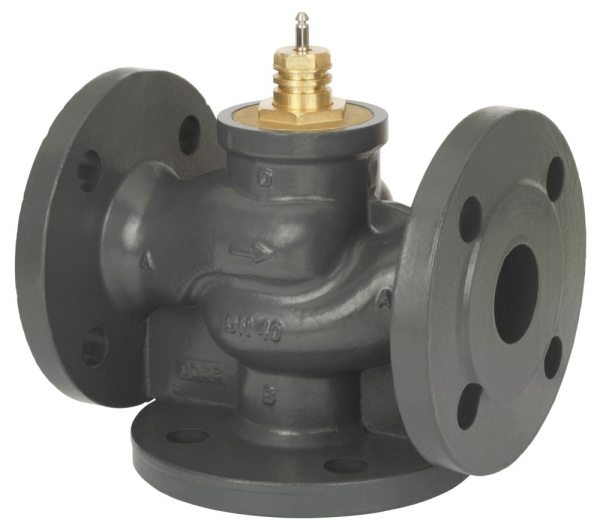

065Z0256 Danfoss VF3 Клапан регулирующий трехходовой Ду 20 Kv 6,3

Код заказа: 065Z0256   ТИП: VF3
 Danfoss Клапан регулирующий трехходовой Ду 20 Kv 6,3

Технические характеристики:

Масса, кг, не более   3,55

L, мм      214

Рабочая среда     вода или 50% водный раствор гликоля

H, мм    70

H2, мм    214

Шток      Нержавеющая сталь

Температура транспортировки и хранения, °С     От -40 до +80

Корпус    Серый чугун (GG-25)

Номинальный диаметр (DN), мм     20

Номинальное давление (PN), бар     16

Максимально допустимый перепад давлений, бар     На смешение:4 бара; на разделение: 1 бар

Температура рабочей среды, °С     2 (-10)–150
При температуре от -10 до 2 °С требуется подогреватель штока;
При сочетании клапана VF3 с приводомAMV(E) 435, AME 445 максимальная температура среды 130 °С

D2, мм      14

Климатическое исполнение      Категория 3 по ГОСТ 15150-69

Тип присоединения к трубопроводу     Фланцы, РN = 16 бар, по EN1092-2

Динамический диапазон регулирования     100 : 1

Ход штока, мм     15

Уплотнение       EPDM

n       4

PH среды      Мин. 7 , Макс 10

Золотник       Бронза

k, мм             75

Пропускная способность Kvs, м³/ч    6,3

Герметичность затвора (объем протечки / класс герметичности)      Проход А-АВ: 100% герметичность; Проход В-ВА: ≤ 1,0 % от kvs

Коэффициент начала кавитации    ≥ 0,4

Вид привода или регулирующего блока     AMV(E) 25; AMV(E) 25 SU/SD; AMV(E) 35, AMV(E) 435,AMV(E) 445; AMV(E) 438SU

H₁, мм     194

Характеристика регулирования      проход А-АВ: логарифмическая; проход В-ВА: линейная

Назначение изделия

Клапан регулирующий типа VF модификации 3 предназначен для применения преимущественно в системах тепло- и холодоснабжения зданий.

Комплектность

В комплект поставки входит:
- клапан регулирующий VF 3;
- паспорт (предоставляется по запросу в электронной форме);
- руководство по эксплуатации (предоставляется по запросу в электронной форме);
- инструкция по монтажу;
