Реле контроля напряжения Goldair DPA31

Goldair DPA31 — однофазное реле контроля напряжения, предназначенное для защиты электрического оборудования от повышенного и пониженного напряжения.

Устройство применяется в цепях переменного тока 50/60 Гц с номинальным напряжением менее 300 В AC.

DPA31 оснащено переключающим выходным реле 1SPDT, светодиодной индикацией и ручной регулировкой порогов контроля напряжения.

Назначение Goldair DPA31

Однофазное реле DPA31 используется для контроля напряжения питающей сети и защиты подключенного оборудования.

Реле отслеживает как повышение, так и понижение напряжения относительно установленных пороговых значений.

При возникновении неисправности питания состояние выходного реле изменяется, а соответствующая светодиодная индикация показывает аварийное состояние.

Основные функции Goldair DPA31

• контроль однофазного напряжения;
• защита от перенапряжения;
• защита от пониженного напряжения;
• защитная задержка;
• ручная регулировка порогов повышенного и пониженного напряжения;
• светодиодная индикация включения реле;
• светодиодная индикация неисправности питания;
• переключающий выходной контакт 1SPDT.

Технические характеристики Goldair DPA31

Защита от перенапряжения

Goldair DPA31 контролирует повышение напряжения в однофазной сети.

Порог обнаружения перенапряжения можно регулировать с помощью ручки на корпусе устройства.

При выходе напряжения за установленный предел реле изменяет состояние своих контактов и включает индикацию неисправности питания.

Защита от пониженного напряжения

DPA31 также контролирует снижение напряжения ниже установленного порога.

Порог обнаружения пониженного напряжения регулируется вручную, что позволяет настроить реле под требования конкретной системы.

Работа выходного реле DPA31

Goldair DPA31 оснащено одним переключающим релейным выходом 1SPDT.

При нормальном напряжении питания:

• контакты NO 11–14 замкнуты;
• контакты NC 11–12 разомкнуты;
• горит зеленый светодиод.

При возникновении одной или нескольких неисправностей питания:

• контакты NO 11–14 размыкаются;
• контакты NC 11–12 замыкаются;
• зеленый светодиод гаснет;
• загорается соответствующий индикатор неисправности.

Светодиодная индикация

DPA31 имеет светодиодную индикацию, позволяющую визуально определить состояние устройства и питающей сети.

При нормальной работе и включенном выходном реле горит зеленый светодиод.

При обнаружении неисправности питания зеленый индикатор гаснет, а соответствующий аварийный светодиод показывает возникшее состояние.

Регулировка порогов напряжения

Для DPA31 предусмотрена ручная настройка порогов обнаружения повышенного и пониженного напряжения.

Регулировка выполняется с помощью органов настройки, расположенных на корпусе реле.

Это позволяет адаптировать параметры контроля к требованиям конкретной электрической системы.

Защитная задержка

В перечне функций DPA31 предусмотрена защитная задержка.

Конкретное время задержки в предоставленных данных не указано, поэтому при настройке необходимо руководствоваться технической документацией Goldair.

Температура эксплуатации

Допустимая температура окружающей среды для Goldair DPA31: от −30 до +70 °C.

Механический ресурс

Заявленный ресурс выходного реле составляет приблизительно 1 000 000 циклов переключения.

Размеры Goldair DPA31

Габаритные размеры устройства: 17,5 × 81 × 67,2 мм.

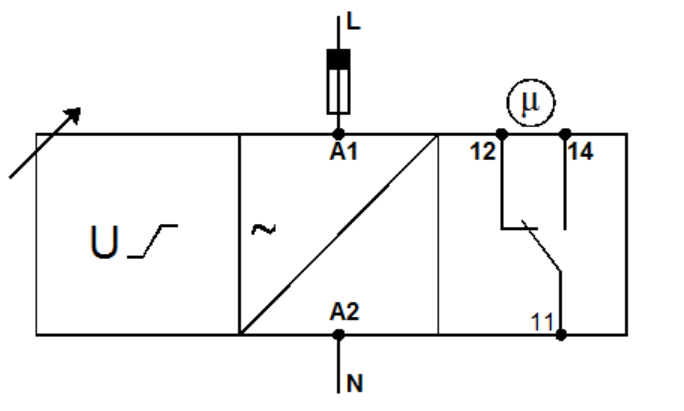

Схема подключения Goldair DPA31

Для правильного подключения выходного реле, контактов NO и NC и питающей цепи используйте схему производителя.

Открыть схему подключения Goldair DPA31

Техническая документация Goldair DPA31

Для подключения, настройки порогов, проверки защитных функций и параметров устройства используйте техническую документацию Goldair.

Скачать техническую документацию Goldair DPA31 (PDF)

Как подобрать Goldair DPA31

Перед заказом рекомендуется проверить:

• номинальное напряжение контролируемой цепи;
• частоту сети 50/60 Гц;
• необходимые пороги повышенного напряжения;
• необходимые пороги пониженного напряжения;
• требования к защитной задержке;
• схему использования контактов NO и NC;
• условия эксплуатации оборудования.

Купить реле контроля напряжения Goldair DPA31

В компании «Дом Холода» можно заказать реле контроля напряжения Goldair DPA31 для систем управления и защиты профессионального холодильного, компрессорного и другого электрического оборудования.

DPA31 предназначено для однофазных сетей с номинальным напряжением менее 300 В AC и обеспечивает контроль повышенного и пониженного напряжения.

Для точного подбора сообщите номинальное напряжение сети и необходимые пороги срабатывания.

Поставка оборудования осуществляется по Москве, Московской области и регионам России.

Часто задаваемые вопросы о Goldair DPA31

Для чего предназначено реле DPA31?

Для контроля однофазного напряжения и защиты оборудования от повышенного и пониженного напряжения.

Для какого напряжения предназначен DPA31?

Для цепей с номинальным напряжением менее 300 В AC.

Какая частота сети?

50/60 Гц.

Какой тип выходного реле?

1SPDT.

Можно ли регулировать пороги срабатывания?

Да. Пороги перенапряжения и пониженного напряжения регулируются вручную.

Что происходит при нормальном напряжении?

Контакты NO 11–14 замкнуты, контакты NC 11–12 разомкнуты, а зеленый светодиод горит.

Что происходит при неисправности питания?

Контакты NO размыкаются, NC замыкаются, зеленый индикатор гаснет, а соответствующий светодиод неисправности загорается.

Какой температурный диапазон?

От −30 до +70 °C.

Какой механический ресурс?

Около 1 миллиона циклов переключения.

Какие размеры DPA31?

17,5 × 81 × 67,2 мм.

Какой номер заказа?

17G0603101.
