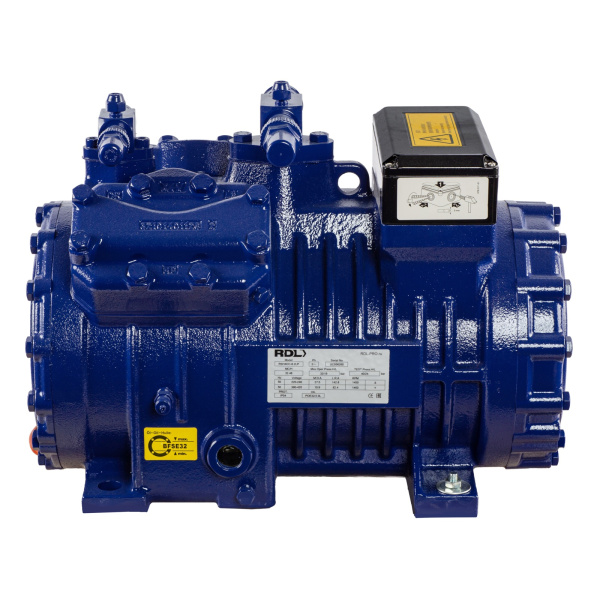

Холодильный компрессор RDL RSH4DC-5.2LP
RDL RSH4DC-5.2LP — низкотемпературный полугерметичный поршневой холодильный компрессор для профессиональных холодильных систем. Модель оснащена четырьмя цилиндрами, имеет номинальную мощность двигателя 5 л.с. / 3,7 кВт и объемную производительность 26,84 м³/ч.
Компрессор относится к линейке одноступенчатых полугерметичных компрессоров RDL. Конструкция предусматривает систему смазки, подогрев картера и трехфазное электропитание. Модель предназначена для работы в низкотемпературных холодильных системах с учетом допустимого рабочего диапазона для выбранного хладагента.
Для модели RSH4DC-5.2LP указан аналог BITZER 4DES-5Y. При замене необходимо проверить хладагент, температурный режим, холодопроизводительность, электрические параметры и присоединительные размеры.
Технические характеристики RDL RSH4DC-5.2LP
| Модель |
Номинальная мощность мотора, л.с./кВт |
Объемная производительность, м³/ч |
Количество цилиндров × диаметр × ход, мм |
Количество масла, л |
Источник питания, В/ф/Гц |
Максимальный рабочий ток, А |
Пусковой ток с заблокированным ротором, А |
ТЭН подогрева картера 220 В, Вт |
Метод подачи масла |
Вес нетто, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| RSH4DC-5.2LP | 5 / 3,7 | 26,84 | 4 × Ø50 × 39,3 | 2,0 |
220–240 В Δ / 380–420 В Y, 3~, 50 Гц 265–290 В Δ / 400–480 В Y, 3~, 60 Гц |
23,4 / 13,5 | 107,7 / 62,2 | 100 |
Центробежная смазка |
85 |
Присоединительные размеры
| Присоединение | Размер |
|---|---|
| SL — всасывающий вентиль | 28 мм (1 1/8") |
| DL — нагнетательный вентиль | 22 мм (7/8") |
Электрические характеристики
Электродвигатель RDL RSH4DC-5.2LP предусматривает соединение Δ/Y.
- 50 Гц: 220–240 В Δ / 380–420 В Y, 3~.
- 60 Гц: 265–290 В Δ / 400–480 В Y, 3~.
- Максимальный рабочий ток: 23,4 / 13,5 А.
- Пусковой ток с заблокированным ротором: 107,7 / 62,2 А.
- ТЭН подогрева картера: 220 В, 100 Вт.
Система смазки и масло
В компрессоре RDL RSH4DC-5.2LP применяется центробежная система смазки. Объем заправки масла составляет 2,0 л.
В базовой комплектации компрессоров RDL используется синтетическое полиэфирное масло POE 32 — EMKARATE RL 32H. Для исполнения на R22 производитель предусматривает возможность заводской заправки маслом Suniso 3GS.
Хладагенты
В техническом каталоге RDL для полугерметичных поршневых компрессоров указаны:
- R404A;
- R507A;
- R22;
- R134a;
- R407C.
Конкретный рабочий диапазон RSH4DC-5.2LP необходимо определять по выбранному хладагенту, температуре кипения и температуре конденсации.
Аналог RDL RSH4DC-5.2LP
Связанные товары и разделы
Технический чертёж RDL RSH4DC-5.2LP
Обозначения и точки подключения
| 1 | Штуцер высокого давления (HP) |
| 2 | Разъем датчика температуры нагнетательных газов |
| 3 | Штуцер низкого давления (LP) |
| 4 | Штуцер электронного регулятора впрыска жидкости (LP) |
| 5 | Пробка для заливки масла |
| 6 | Слив масла |
| 7 | Болт из магнитной стали с масляным фильтром |
| 8 | Возврат масла от маслоотделителя |
| 9 | Подогреватель картера |
| 10 | Штуцер давления масла HP |
| 11 | Штуцер давления масла LP |
| 12 | Разъем электронного реле контроля смазки |
| SL | Всасывающий вентиль — 28 мм (1 1/8") |
| DL | Нагнетательный вентиль — 22 мм (7/8") |
Документация по компрессорам RDL
Купить компрессор RDL RSH4DC-5.2LP
В компании «Дом Холода» можно заказать полугерметичный поршневой компрессор RDL RSH4DC-5.2LP для профессиональных холодильных систем.
Для точного подбора или проверки замены сообщите модель установленного компрессора, хладагент, температуру кипения, температуру конденсации, напряжение питания и требуемую холодопроизводительность.
Компания «Дом Холода»
Адрес:
г. Москва, ул. Деловая, 11, корп. 2, стр. 1
Телефон:
+7 (495) 532-25-10
E-mail:
info@domxoloda.ru
Режим работы:
Пн–Пт, 09:00–18:00
Часто задаваемые вопросы о RDL RSH4DC-5.2LP
Какая объемная производительность RSH4DC-5.2LP?
Объемная производительность модели составляет 26,84 м³/ч.
Какая мощность двигателя?
Номинальная мощность двигателя — 5 л.с. / 3,7 кВт.
Сколько цилиндров у компрессора?
RSH4DC-5.2LP имеет 4 цилиндра диаметром 50 мм с ходом поршня 39,3 мм.
Какой объем масла?
Объем заправки масла — 2,0 л.
Какой аналог BITZER соответствует RSH4DC-5.2LP?
Для модели указан BITZER 4DES-5Y .
Какой вес компрессора?
Вес нетто RDL RSH4DC-5.2LP составляет 85 кг.
Какие присоединительные размеры?
Всасывающий вентиль SL — 28 мм (1 1/8"), нагнетательный вентиль DL — 22 мм (7/8").
Почему выбирают «Дом Холода»?
- Подбор компрессора RDL по рабочему режиму и хладагенту.
- Подбор аналогов по техническим характеристикам.
- Проверка электрических и присоединительных параметров.
- Работа с юридическими лицами и ИП.
- Сопроводительные документы на поставляемую продукцию.
- Доставка по Москве, Московской области и регионам России.
Для подбора RDL RSH4DC-5.2LP или проверки замены существующего компрессора обратитесь к специалистам «Дом Холода».
