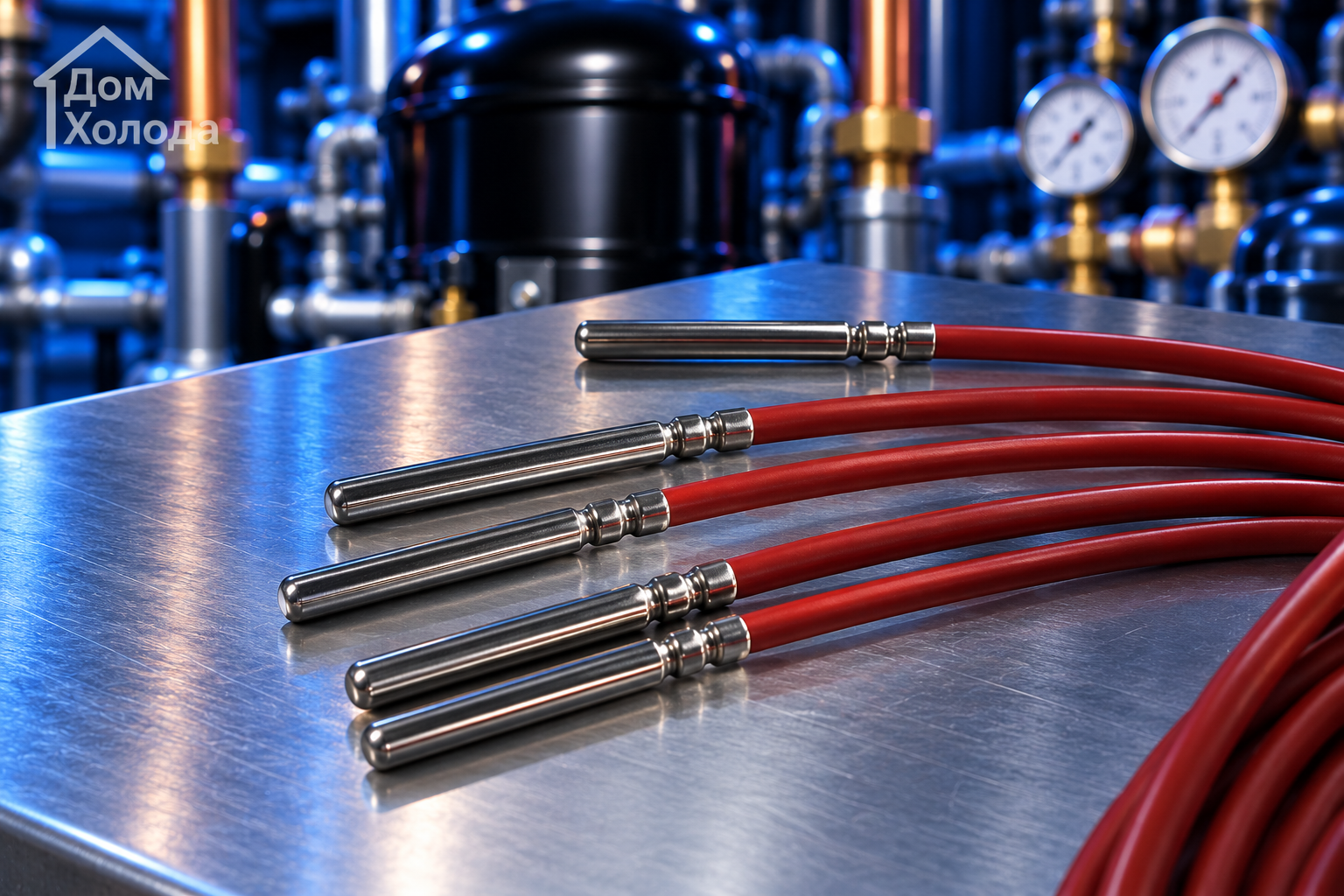

Датчик температуры Goldair PT100

Goldair PT100 — линейный датчик температуры, предназначенный для измерения температуры в технических, холодильных и климатических системах.

Сопротивление датчика при температуре 0 °C составляет 100 ±0,1 Ом. Для измерения рекомендуется постоянный ток 1–3 мА, при котором самонагрев датчика составляет менее 0,1 K.

Датчик выпускается в двух исполнениях по длине: 500 мм и 1500 мм. Степень защиты — IP65 по EN 60529.

Назначение датчика температуры Goldair PT100

Датчики PT100 используются для измерения температуры в технических системах и могут применяться в составе холодильного и климатического оборудования.

По описанию Goldair, компактные размеры чувствительного элемента обеспечивают быстрый тепловой отклик, а характеристики датчика позволяют использовать его для точного температурного контроля при совместимости с контроллером.

Исполнения и номера заказа Goldair PT100

Технические характеристики Goldair PT100

PT100 — сопротивление 100 Ом при 0 °C

Основной характеристикой Goldair PT100 является сопротивление 100 Ом при температуре 0 °C.

Для данного исполнения Goldair указывает допуск ±0,1 Ом.

При изменении температуры электрическое сопротивление чувствительного элемента изменяется, а совместимый контроллер использует этот сигнал для определения температуры.

Рекомендуемый измерительный ток 1–3 мА

Для Goldair PT100 производитель рекомендует измерительный постоянный ток от 1 до 3 мА.

При таком режиме самонагрев чувствительного элемента должен составлять менее 0,1 K.

При подключении необходимо учитывать характеристики входа контроллера и требования электрической схемы оборудования.

Температурный диапазон Goldair PT100

Для датчика указана допустимая температура окружающей среды от −50 до +200 °C.

При подборе датчика следует учитывать не только температурный диапазон, но и материал конкретного исполнения, тип оболочки и условия его установки.

Степень защиты IP65

Датчик имеет степень защиты IP65 согласно EN 60529.

Исполнение предусматривает защиту корпуса от проникновения пыли и воздействия водяных струй при правильном монтаже.

Испытательное напряжение изоляции 2,5 кВ

Для Goldair PT100 указано испытательное напряжение изоляции Uis = 2,5 кВ.

Этот параметр относится к электрической прочности изоляции датчика в условиях испытания.

PT100 длиной 500 мм

Исполнение длиной 500 мм имеет номер заказа:

17G10 P01 02

Этот вариант подходит для систем, где достаточно более короткого соединительного исполнения.

PT100 длиной 1500 мм

Исполнение длиной 1500 мм имеет номер заказа:

17G10 P01 01

Увеличенная длина позволяет разместить датчик на большем расстоянии от точки подключения контроллера.

Быстрый тепловой отклик

Goldair отмечает, что небольшие размеры датчика способствуют быстрой тепловой реакции.

Фактическая скорость отклика зависит от исполнения, материала датчика, способа монтажа и среды, в которой проводится измерение.

Материал и исполнение датчика

В описании производителя указано, что технические характеристики могут зависеть от типа применяемого термопластичного эластомера (TPE) и других материалов исполнения.

Поэтому при подборе датчика для конкретной среды необходимо учитывать не только электрические характеристики, но и конструктивное исполнение.

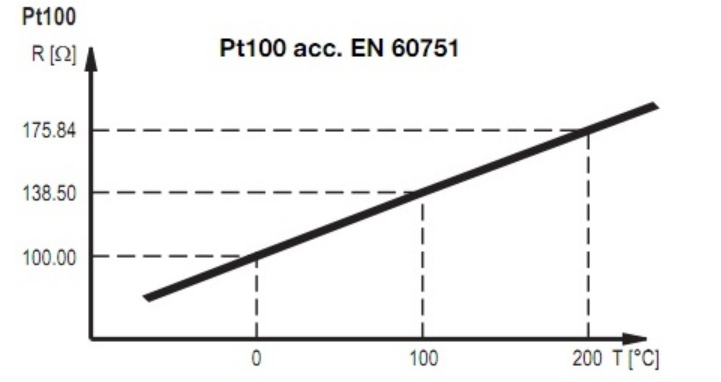

Схема и размеры датчика PT100

Для проверки конструкции и монтажных размеров можно использовать схему Goldair.

Как подобрать датчик температуры Goldair PT100

Перед заказом рекомендуется проверить:

• тип температурного входа контроллера;
• совместимость с PT100;
• необходимую длину — 500 или 1500 мм;
• номер заказа;
• температурный диапазон;
• условия эксплуатации;
• материал оболочки и исполнения датчика;
• схему подключения.

PT100 и NTC — в чем разница?

Goldair PT100 и NTC-датчики температуры имеют разные температурно-резистивные характеристики.

Поэтому PT100 нельзя автоматически заменять NTC-датчиком без проверки типа входа и настроек контроллера.

PT100 и PTC-датчик — это одно и то же?

Нет. Датчик PT100 используется для измерения температуры по изменению сопротивления во всем рабочем диапазоне.

PTC-терморезистор с заданной температурой срабатывания, например 110 °C, может использоваться прежде всего для температурной защиты.

При замене необходимо ориентироваться на тип датчика, характеристики контроллера и электрическую схему оборудования.

Купить датчик температуры Goldair PT100

В компании «Дом Холода» можно заказать датчик температуры Goldair PT100 для холодильных, климатических и технических систем.

Доступны два исполнения:

• 17G10 P01 01 — длина 1500 мм;
• 17G10 P01 02 — длина 500 мм.

Для точного подбора сообщите модель контроллера, необходимую длину датчика и условия эксплуатации.

Поставка оборудования осуществляется по Москве, Московской области и регионам России.

Часто задаваемые вопросы о Goldair PT100

Какое сопротивление датчика при 0 °C?

100 Ом ±0,1 Ом.

Какие длины доступны?

Доступны исполнения 500 мм и 1500 мм.

Какой номер заказа у PT100 1500 мм?

17G10 P01 01.

Какой номер заказа у PT100 500 мм?

17G10 P01 02.

Какой измерительный ток рекомендуется?

Постоянный ток 1–3 мА.

Каков самонагрев датчика?

При рекомендуемом измерительном токе указано значение менее 0,1 K.

Какой температурный диапазон указан?

Допустимая температура окружающей среды — от −50 до +200 °C.

Какая степень защиты?

IP65 по EN 60529.

Какое испытательное напряжение изоляции?

2,5 кВ.

Можно ли заменить PT100 на PT1000?

Без проверки контроллера — нет. PT100 и PT1000 имеют разное номинальное сопротивление, поэтому вход системы управления должен поддерживать конкретный тип датчика.
