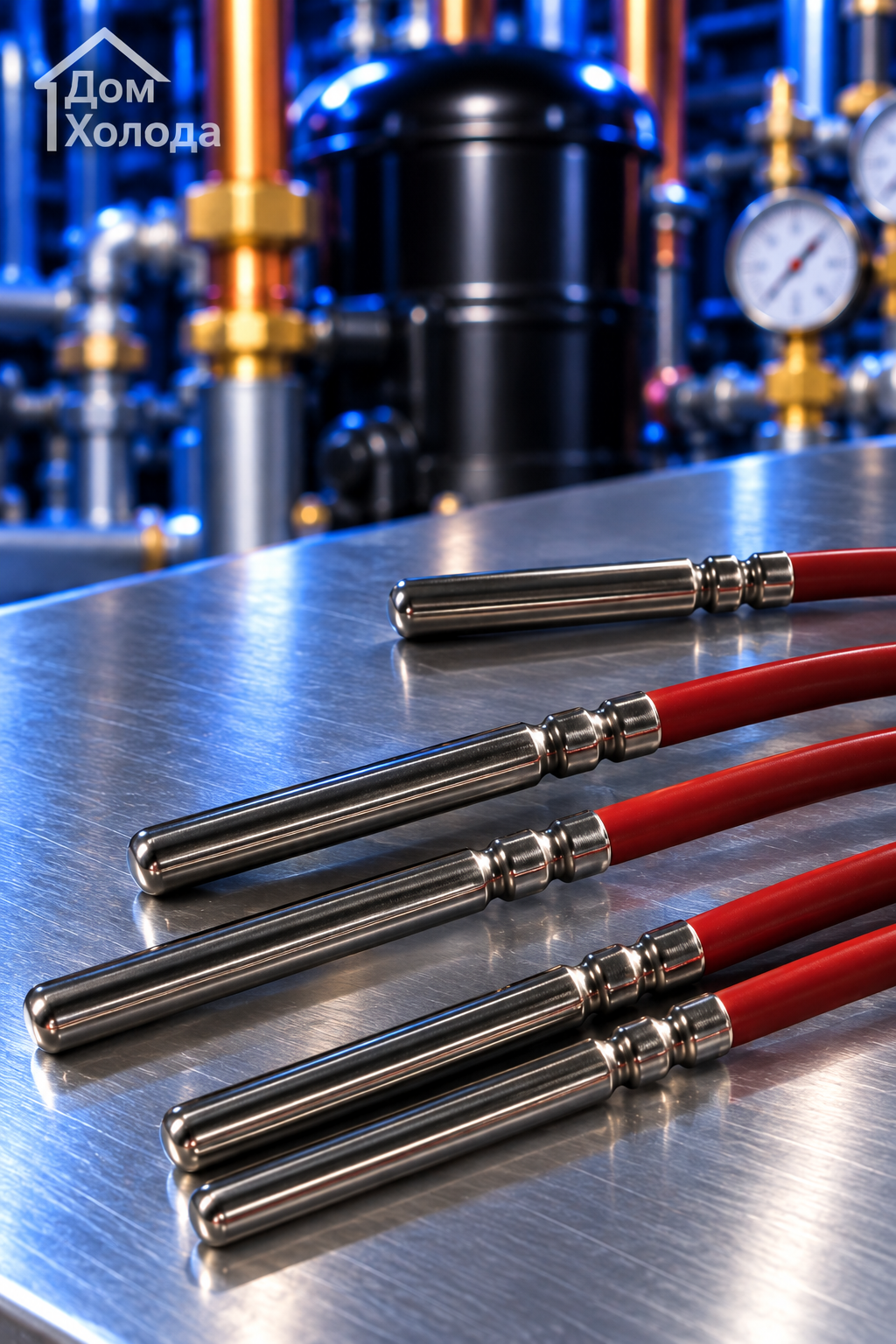

Датчик температуры Goldair PT1000

Goldair PT1000 — линейный датчик температуры, предназначенный для измерения температуры в холодильных, климатических и других технических системах.

Датчик имеет сопротивление 1000 Ом при 0 °C, диапазон измерения от −50 до +105 °C и степень защиты IP65 по EN 60529.

Goldair PT1000 выпускается в трех исполнениях с длиной кабеля 3, 6 и 10 метров.

Назначение датчика температуры Goldair PT1000

PT1000 используется для измерения температуры в технических системах и передачи температурного сигнала на совместимый контроллер.

Датчик может применяться в составе:

• холодильных установок;
• систем кондиционирования;
• тепловых насосов;
• чиллеров;
• климатической автоматики;
• других систем температурного контроля.

Компактные размеры чувствительного элемента способствуют быстрому тепловому отклику.

Исполнения и номера заказа Goldair PT1000

Технические характеристики Goldair PT1000

PT1000 — сопротивление 1000 Ом при 0 °C

Основной характеристикой Goldair PT1000 является номинальное сопротивление 1000 Ом при температуре 0 °C.

Для данного исполнения указан допуск ±1,2 Ом.

При изменении температуры сопротивление чувствительного элемента также изменяется, а совместимый контроллер преобразует этот сигнал в значение температуры.

Изменение сопротивления 3,85 Ом/К

В диапазоне от 0 до 100 °C для Goldair PT1000 указано изменение сопротивления 3,85 Ом/К.

Этот параметр необходимо учитывать при подборе контроллера и настройке температурного входа.

Диапазон измерения −50...+105 °C

Рабочий диапазон измерения Goldair PT1000 составляет от −50 до +105 °C.

Такой диапазон позволяет применять датчик для контроля температуры в различных холодильных и климатических системах.

Допустимая температура окружающей среды также указана в диапазоне −50...+105 °C.

Рекомендуемый измерительный ток 0,1–0,3 мА

Для Goldair PT1000 рекомендуется использовать измерительный постоянный ток от 0,1 до 0,3 мА.

При таком режиме самонагрев чувствительного элемента составляет менее 0,1 K.

Использование корректного измерительного тока помогает снизить влияние самонагрева на результат измерения.

Степень защиты IP65

Датчик имеет степень защиты IP65 по EN 60529.

Это обеспечивает защиту от проникновения пыли и воздействия водяных струй при соблюдении требований к монтажу датчика.

Испытательное напряжение изоляции 1,5 кВ

Для датчика Goldair PT1000 указано испытательное напряжение изоляции Uis = 1,5 кВ.

Параметр характеризует электрическую прочность изоляции датчика в условиях испытания.

PT1000 с кабелем 3 м

Исполнение с длиной кабеля 3 метра имеет номер заказа:

17G10 P10 01

Этот вариант подходит для оборудования, где расстояние от точки измерения до контроллера не превышает необходимой длины кабеля.

PT1000 с кабелем 6 м

Исполнение с кабелем 6 метров имеет номер заказа:

17G10 P10 02

Такое исполнение удобно при более удаленном расположении датчика относительно шкафа автоматики или контроллера.

PT1000 с кабелем 10 м

Самое длинное исполнение в представленном модельном ряду — 10 метров.

Номер заказа:

17G10 P10 03

Этот вариант может применяться, когда точка измерения температуры расположена на значительном расстоянии от системы управления.

Быстрый тепловой отклик

Goldair отмечает, что компактные размеры чувствительного элемента обеспечивают быструю тепловую реакцию.

Фактическое время отклика зависит от способа монтажа, контакта с измеряемой средой и конструктивного исполнения датчика.

Материал и исполнение датчика

В описании производителя указано, что характеристики датчика зависят от типа термопластичного эластомера TPE и используемых материалов.

Поэтому при подборе для конкретной среды необходимо учитывать не только электрические характеристики, но и материал конкретного исполнения датчика.

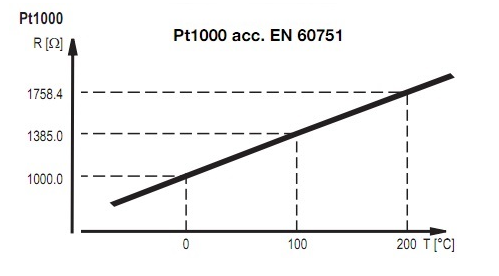

Схема датчика температуры Goldair PT1000

Для визуальной проверки конструкции и исполнения можно использовать изображение производителя.

PT1000 и PT100 — в чем разница?

Goldair PT1000 и PT100 относятся к линейным температурным датчикам, но имеют разное номинальное сопротивление.

Поэтому PT100 и PT1000 нельзя автоматически заменять друг на друга. Контроллер должен поддерживать конкретный тип температурного датчика.

Как подобрать датчик Goldair PT1000

Перед заказом рекомендуется уточнить:

• поддерживает ли контроллер датчик PT1000;
• необходимую длину кабеля — 3, 6 или 10 м;
• номер заказа;
• температурный диапазон системы;
• условия эксплуатации;
• материал оболочки;
• схему подключения;
• требования к степени защиты.

Купить датчик температуры Goldair PT1000

В компании «Дом Холода» можно заказать датчик температуры Goldair PT1000 для холодильных, климатических и технических систем.

Доступны следующие исполнения:

• 17G10 P10 01 — кабель 3 м;
• 17G10 P10 02 — кабель 6 м;
• 17G10 P10 03 — кабель 10 м.

Диапазон измерения составляет −50...+105 °C, сопротивление при 0 °C — 1000 ±1,2 Ом, степень защиты — IP65.

Для точного подбора сообщите модель контроллера, необходимую длину кабеля и условия эксплуатации.

Поставка оборудования осуществляется по Москве, Московской области и регионам России.

Часто задаваемые вопросы о Goldair PT1000

Для чего используется датчик PT1000?

Он используется для измерения температуры в технических, холодильных и климатических системах совместно с контроллером, поддерживающим PT1000.

Какое сопротивление PT1000 при 0 °C?

1000 Ом ±1,2 Ом.

Какой температурный диапазон датчика?

Диапазон измерения — от −50 до +105 °C.

Какие длины кабеля доступны?

3, 6 и 10 метров.

Какой номер заказа у датчика 3 м?

17G10 P10 01.

Какой номер заказа у датчика 6 м?

17G10 P10 02.

Какой номер заказа у датчика 10 м?

17G10 P10 03.

Какой измерительный ток рекомендуется?

Постоянный ток 0,1–0,3 мА.

Какова зависимость сопротивления от температуры?

В диапазоне 0...100 °C Goldair указывает изменение сопротивления 3,85 Ом/К.

Какая степень защиты?

IP65 по EN 60529.

Какое испытательное напряжение изоляции?

1,5 кВ.

Можно ли заменить PT100 на PT1000?

Без проверки контроллера — нет. PT100 имеет номинальное сопротивление 100 Ом при 0 °C, а PT1000 — 1000 Ом, поэтому вход контроллера должен соответствовать конкретному типу датчика.
