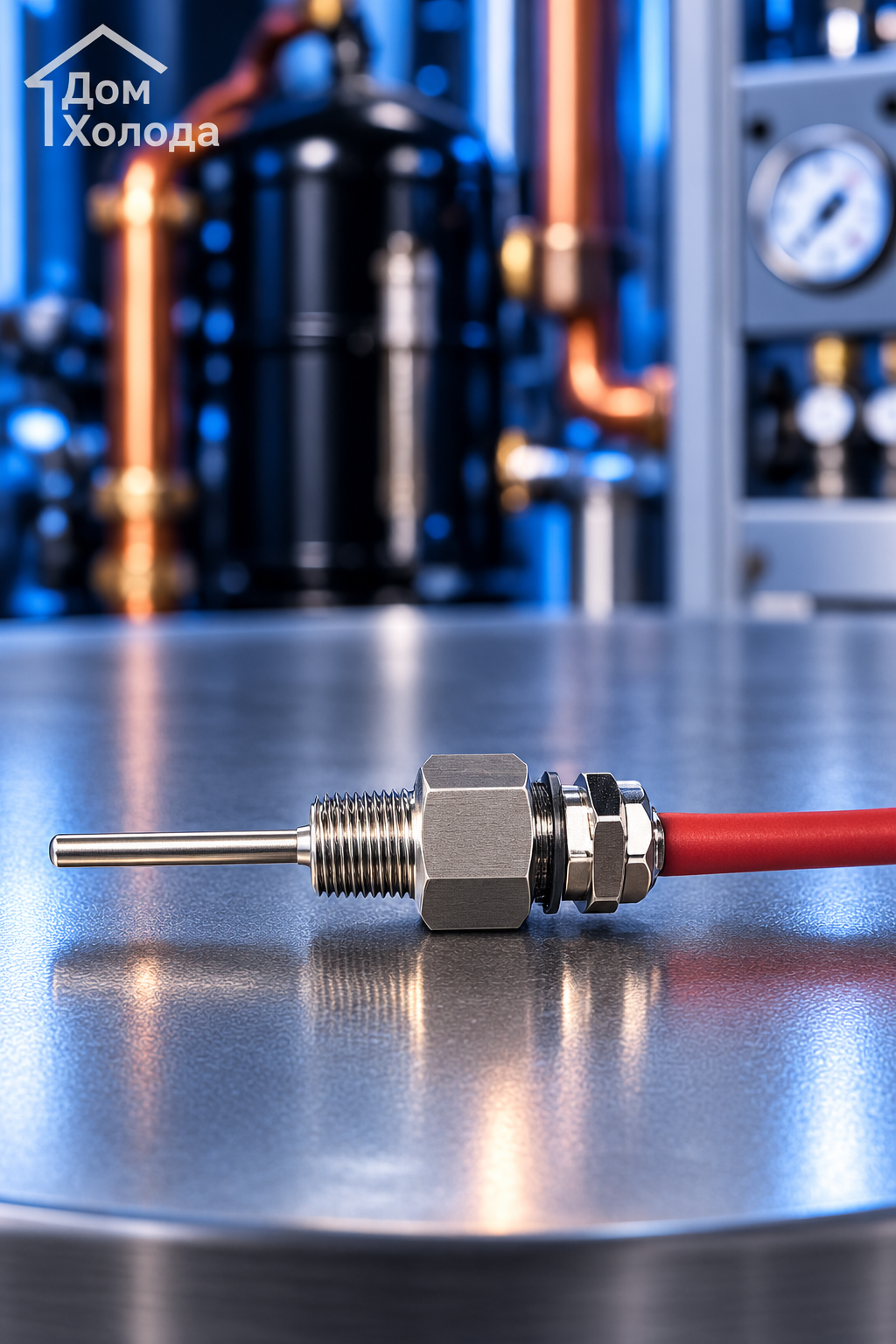

Винтовой PTC-датчик температуры Goldair 110 °C

Винтовой PTC-датчик температуры Goldair — терморезисторный датчик с резьбовым креплением, предназначенный для контроля температуры машин, компрессоров и холодильных систем.

Одно из основных применений датчика — контроль температуры нагнетательного газа компрессора. Компактная конструкция чувствительного элемента обеспечивает быстрый тепловой отклик, а винтовое исполнение упрощает монтаж непосредственно в контролируемой точке.

Номинальная температура срабатывания составляет 110 °C, максимальная рабочая температура — 180 °C, а максимальное давление по данным производителя — 46 бар.

Назначение PTC-датчика Goldair

Датчик используется для температурного контроля машин и технических систем.

В холодильном оборудовании он особенно актуален для контроля температуры:

• нагнетательного газа компрессора;
• компрессорного оборудования;
• узлов холодильных машин;
• других участков, где требуется температурная защита.

При достижении области номинальной температуры срабатывания сопротивление PTC-элемента быстро увеличивается, что позволяет совместимому защитному модулю определить перегрев.

Технические характеристики PTC-датчика Goldair

Температура срабатывания 110 °C

Номинальная температура срабатывания PTC-датчика составляет 110 °C.

Для нее производителем указан допуск ±5 K, а воспроизводимость — ±0,5 K.

Такая характеристика позволяет использовать датчик в качестве элемента температурного контроля и защиты компрессора совместно с соответствующим электронным модулем.

Как меняется сопротивление PTC-датчика

PTC-терморезистор имеет положительный температурный коэффициент: при приближении к температуре срабатывания его сопротивление резко возрастает.

Для данного датчика Goldair указывает:

• при 25 °C — менее 100 Ом;
• при ϑNAT −5 K — менее 550 Ом;
• при ϑNAT +5 K — более 1330 Ом;
• при ϑNAT +15 K — более 4 кОм.

Изменение сопротивления может использоваться совместимым защитным устройством для определения перегрева.

Контроль температуры нагнетания компрессора

Одно из основных назначений винтового PTC-датчика Goldair — контроль температуры нагнетательного газа компрессора.

В исходном описании производителя это обозначено как контроль температуры «выхлопных газов компрессора». Для холодильной техники более корректный термин — температура нагнетания компрессора.

Повышенная температура нагнетания может использоваться системой автоматики как сигнал для защитного отключения или изменения режима работы оборудования.

Максимальная рабочая температура 180 °C

Для PTC-датчика указана максимальная рабочая температура 180 °C.

Это значение не следует путать с номинальной температурой срабатывания:

• 110 °C — номинальная температура срабатывания PTC;
• 180 °C — максимальная рабочая температура датчика.

Работа при давлении до 46 бар

По техническим данным Goldair для винтового PTC-датчика указано максимальное давление 46 бар.

Это позволяет устанавливать датчик непосредственно в участках холодильного контура, если давление, температура, резьба и другие параметры соответствуют требованиям конкретного оборудования.

Степень защиты IP65

Датчик имеет степень защиты IP65 по EN 60529.

Это обеспечивает защиту корпуса от проникновения пыли и водяных струй при соблюдении требований к монтажу.

Электрическая изоляция 1,5 кВ

Испытательное напряжение электрической изоляции составляет 1,5 кВ AC.

Параметр характеризует электрическую прочность изоляции датчика в условиях испытания производителя.

Винтовое крепление PTC-датчика

Датчик выполнен в винтовом исполнении и предназначен для непосредственного монтажа в контролируемую точку.

Такая конструкция обеспечивает:

• надежную фиксацию;
• хороший тепловой контакт;
• компактную установку;
• быстрый тепловой отклик.

Конкретный размер резьбы в предоставленных характеристиках не указан, поэтому перед заказом его необходимо сверить по чертежу или технической документации.

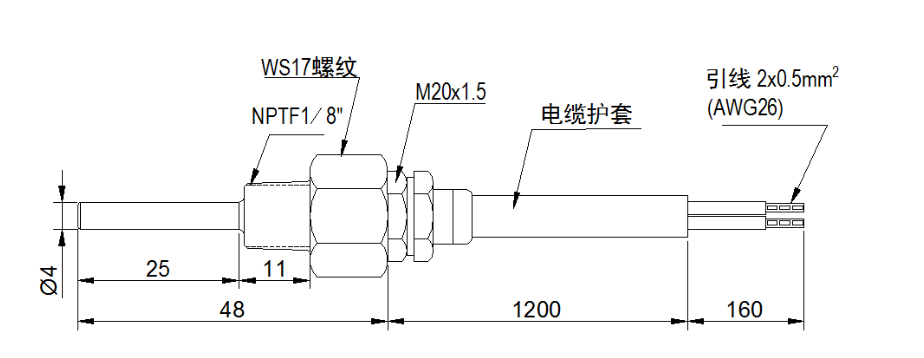

Схема и размеры PTC-датчика

Для проверки исполнения, монтажных размеров и конструкции датчика можно использовать техническое изображение производителя.

Техническая документация

Для монтажа, подключения и уточнения конструктивных параметров рекомендуется использовать техническую документацию Goldair.

Скачать инструкцию на датчик температуры Goldair (PDF)

Температурные параметры +60 и −25 °C

В предоставленных технических данных также присутствуют значения +60 °C и −25 °C, обозначенные в исходном переводе как «температура верхнего подшипника» и «температура нижнего подшипника».

Назначение этих параметров из текстового описания однозначно не определяется. Поэтому они не используются как основной рабочий температурный диапазон и должны уточняться по оригинальному техническому бюллетеню.

Как подобрать винтовой PTC-датчик Goldair

Перед заказом рекомендуется уточнить:

• температуру срабатывания — 110 °C;
• тип установленного защитного модуля;
• характеристику PTC-элемента;
• значение R25;
• монтажную резьбу;
• максимальную температуру среды;
• рабочее давление системы;
• место установки датчика;
• конструкцию и размеры установленного датчика.

PTC-датчик и обычный датчик температуры — в чем разница?

Данный PTC-датчик в первую очередь используется как температурно-зависимый элемент защиты.

Его сопротивление резко изменяется в области заданной температуры, что позволяет защитному модулю контролировать перегрев оборудования.

Поэтому такой PTC-датчик не следует автоматически заменять обычным NTC-датчиком, PT100 или PT1000: у этих устройств другие характеристики и принцип обработки сигнала.

Купить винтовой PTC-датчик Goldair

В компании «Дом Холода» можно заказать винтовой PTC-датчик температуры Goldair для компрессоров, холодильных машин и систем температурной защиты.

Основные характеристики: 110 °C — номинальная температура срабатывания, до 180 °C — максимальная рабочая температура, до 46 бар — максимальное давление, степень защиты — IP65.

Для точного подбора сообщите модель компрессора, маркировку установленного датчика, тип защитного модуля и размеры присоединения.

Поставка оборудования осуществляется по Москве, Московской области и регионам России.

Часто задаваемые вопросы о PTC-датчике Goldair

Для чего предназначен винтовой PTC-датчик?

Датчик используется для контроля температуры машин и холодильных систем, особенно температуры нагнетательного газа компрессора.

Какая температура срабатывания?

Номинальная температура срабатывания — 110 °C. Допуск составляет ±5 K.

Какова максимальная рабочая температура?

До 180 °C.

Какое сопротивление PTC при 25 °C?

Начальное сопротивление R25 — менее 100 Ом.

Как меняется сопротивление при перегреве?

При ϑNAT +5 K оно превышает 1330 Ом, а при ϑNAT +15 K — 4 кОм.

Какое максимальное рабочее напряжение?

30 В.

Какое испытательное напряжение изоляции?

1,5 кВ AC.

Какое максимальное давление?

По данным Goldair — 46 бар.

Какая степень защиты?

IP65 по EN 60529.

Можно ли заменить этот PTC-датчик на NTC?

Без проверки системы управления — нет. PTC и NTC имеют различные температурно-резистивные характеристики и могут использоваться с разными типами контроллеров и защитных модулей.

Есть ли инструкция на датчик?

Да. На странице доступен технический PDF-документ Goldair с информацией по датчику.
