CXH02-90-264Y Frascold винтовой компрессор (опции: SSV D80L/DSV D54L/ECO ASV/OFS/VD/POE170)

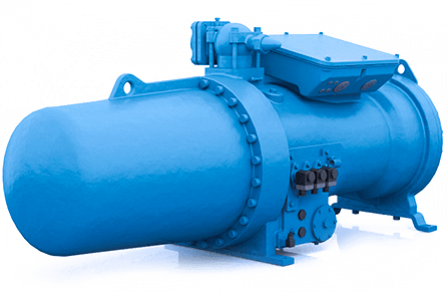

Винтовой компрессор Frascold CXH02-90-264Y

Frascold CXH02-90-264Y — винтовой холодильный компрессор итальянского производителя Frascold, предназначенный для применения в коммерческих и промышленных холодильных установках. Модель оснащается электродвигателем версии 1, рассчитанным на высоко- и среднетемпературные режимы работы с хладагентами, допущенными производителем.

Объёмная производительность Frascold CXH02-90-264Y составляет 264 м³/ч при частоте 50 Гц и 316,8 м³/ч при 60 Гц. Номинальная мощность электродвигателя — 67,1 кВт. Компрессор поддерживает ступенчатое регулирование производительности с уровнями 100%, 75%, 50% и 25%.

Для рассматриваемой комплектации указаны трёхфазное электропитание 400 В при частоте 50 Гц и схема частичного пуска обмоток PWS. В перечень дополнительных опций входят запорные вентили на линиях всасывания и нагнетания, адаптер для подключения экономайзера, датчик протока масла, виброопоры и холодильное масло POE170.

Модель представлена в разделе винтовых компрессоров Frascold компании «Дом Холода». Подбор оборудования выполняется с учётом хладагента, температурного режима, параметров электропитания и требуемой холодопроизводительности.

Технические характеристики Frascold CXH02-90-264Y

Примечание по характеристикам: версия двигателя 1 предназначена для высоко- и среднетемпературных применений и рассчитана на работу со всеми хладагентами, допущенными производителем. Двигатели с другими параметрами напряжения и электропитания доступны по запросу.

Максимальная частота вращения зависит от рабочих условий. Для проверки характеристик компрессора на конкретном режиме рекомендуется использовать программу подбора Frascold FSS.3.

Максимальные значения давления HP и LP являются техническими пределами оборудования, а не рекомендуемыми рабочими уставками холодильной системы.

Конструкция и принцип работы Frascold CXH02-90-264Y

Frascold CXH02-90-264Y относится к винтовым компрессорам объёмного действия. Сжатие хладагента осуществляется за счёт взаимодействия винтовых рабочих элементов, которые перемещают газ от всасывающей стороны к нагнетательной.

В процессе работы газообразный хладагент поступает в компрессор, сжимается и направляется в нагнетательную линию холодильного контура. Такая конструкция применяется в холодильных установках, где требуется значительная объёмная производительность и возможность регулирования нагрузки.

Для CXH02-90-264Y предусмотрено ступенчатое регулирование производительности, система масляного контура и оборудование для контроля подачи масла. В указанной комплектации также предусмотрены запорные вентили, подключение экономайзера и виброопоры.

Особенности модели

• Винтовой принцип сжатия. Обеспечивает перемещение и сжатие хладагента в рабочей камере компрессора.
• Объёмная производительность 264 м³/ч. Значение указано для частоты 50 Гц.
• Двигатель версии 1. Предназначен для высоко- и среднетемпературных применений.
• Ступенчатое регулирование CC. Позволяет выбирать уровни производительности 100%, 75%, 50% и 25%.
• Масляный контур. В стандартном перечне производителя предусмотрены маслоотделитель, заменяемый масляный фильтр и элементы контроля масла.
• Подключение экономайзера. В указанной комплектации предусмотрен адаптер с запорным вентилем ECO ASV.
• Контроль протока масла. В комплектацию включена опция OFS — датчик протока масла.
• Виброопоры. Опция VD предназначена для установки компрессора с уменьшением передачи вибраций на основание.

Рабочий ресурс компрессора зависит от правильного подбора, соответствия хладагента и масла, качества электроподключения, соблюдения допустимых рабочих режимов и своевременного технического обслуживания.

Электродвигатель и система запуска

В Frascold CXH02-90-264Y используется электродвигатель версии 1 номинальной мощностью 67,1 кВт. Для рассматриваемого исполнения при частоте 50 Гц предусмотрено трёхфазное питание 400 В и схема частичного пуска обмоток PWS.

Максимальный рабочий ток MRA составляет 160 А. Ток заблокированного ротора LRA при использовании PWS — 405 А, при прямом подключении DOL — 649 А.

PWS предусматривает частичный пуск обмоток электродвигателя. DOL обозначает прямое подключение двигателя к электросети. Выбор схемы запуска должен учитывать характеристики электродвигателя, параметры питающей сети и требования производителя.

Для модели указаны минимальная частота 30 Гц и максимальная 70 Гц. Работа на повышенной частоте допускается только при соответствии конкретного режима ограничениям Frascold. Перед использованием частотного регулирования необходимо проверить рабочие характеристики в программе FSS.3.

Другие варианты напряжения и электропитания могут быть доступны по запросу. Их наличие и совместимость необходимо уточнять по полному заводскому обозначению компрессора.

Регулирование производительности Frascold CXH02-90-264Y

Компрессор оснащён ступенчатым регулированием производительности CC. Оно позволяет изменять подачу компрессора в зависимости от текущей потребности холодильной системы.

Для рассматриваемой модели указаны четыре ступени:

• 100%. Работа на полной производительности.
• 75%. Первая ступень снижения производительности.
• 50%. Работа с уменьшенной нагрузкой.
• 25%. Минимальная предусмотренная ступень регулирования.

Ступенчатое регулирование позволяет согласовывать производительность компрессора с текущей тепловой нагрузкой. Фактическая работа системы зависит от автоматики, схемы подключения и условий эксплуатации.

В перечне дополнительных опций производителя также указан бесступенчатый контроль производительности. Его наличие не следует считать подтверждённым для конкретной комплектации без проверки заводской спецификации.

Холодильное масло и система смазки

Для Frascold CXH02-90-264Y в указанной комплектации предусмотрено холодильное масло POE170. Объём заправки составляет 11 литров.

Масло используется в системе смазки компрессора и участвует в обеспечении рабочих условий его механических узлов. Для винтового компрессора также важна корректная работа масляного контура и возврат масла в предусмотренном конструкцией режиме.

В перечне стандартных опций производителя указаны встроенный трёхступенчатый маслоотделитель, заменяемый масляный фильтр, нагреватель масла, индикаторы уровня масла и датчик температуры масла PTS. Дополнительно предусмотрены варианты контроля уровня и протока масла.

В комплектации рассматриваемого товара указана опция OFS — датчик протока масла. Она предназначена для контроля наличия потока масла в соответствующем контуре.

Что необходимо контролировать при обслуживании?

• Уровень холодильного масла.
• Состояние масла и наличие загрязнений.
• Работу масляного фильтра.
• Наличие и стабильность протока масла.
• Температуру масла.
• Работу маслоотделителя и возврат масла.
• Герметичность соединений холодильного контура.
• Соответствие используемого масла требованиям Frascold.

При замене масла необходимо учитывать требования производителя к вязкости, типу масла и совместимости с применяемым хладагентом. Не следует заменять POE170 маслом другого класса без проверки технической документации.

Холодопроизводительность Frascold CXH02-90-264Y

Объёмная производительность компрессора составляет 264 м³/ч при 50 Гц и 316,8 м³/ч при 60 Гц. Эти значения характеризуют объём газа, перемещаемого компрессором за единицу времени.

Объёмная производительность не является холодопроизводительностью. Холодопроизводительность выражается в кВт и определяется расчётом для конкретного хладагента и рабочего режима.

На фактическую холодопроизводительность влияют температура кипения, температура конденсации, перегрев, переохлаждение и другие параметры холодильного цикла. Номинальная мощность двигателя 67,1 кВт также не является значением холодопроизводительности.

Для расчёта холодопроизводительности и потребляемой мощности необходимо использовать технические данные Frascold и программу подбора FSS.3 с указанием параметров конкретной установки.

Применение винтового компрессора Frascold CXH02-90-264Y

Frascold CXH02-90-264Y с двигателем версии 1 предназначен для высоко- и среднетемпературных применений. Выбор конкретного режима зависит от используемого хладагента и допустимых рабочих параметров, указанных производителем.

Компрессор может использоваться в составе коммерческих и промышленных холодильных установок, если его производительность, электродвигатель и рабочие параметры соответствуют требованиям системы.

• Промышленные холодильные установки. Применение в системах с высокой потребностью в объёмной производительности.
• Среднетемпературные холодильные системы. Работа в пределах допустимого температурного диапазона.
• Высокотемпературные холодильные системы. Использование при соблюдении параметров, предусмотренных производителем.
• Холодильные агрегаты с регулированием нагрузки. Изменение производительности по ступеням 100%, 75%, 50% и 25%.
• Установки с экономайзером. Подключение соответствующего контура при наличии предусмотренной комплектации ECO ASV.
• Ремонт и модернизация оборудования. Замена компрессора после проверки технической совместимости.

Дополнительная комплектация Frascold CXH02-90-264Y

В обозначении рассматриваемого товара указаны следующие дополнительные опции. Их наличие следует сверять с заводской спецификацией конкретного поставляемого компрессора.

Запорные вентили используются для обслуживания и изоляции соответствующих участков холодильного контура. Подключение экономайзера предусматривает использование предусмотренного производителем адаптера и запорного вентиля. Датчик OFS предназначен для контроля протока масла, а виброопоры — для установки компрессора с ограничением передачи вибраций на основание.

Стандартные опции Frascold CXH02-90-264Y

В техническом перечне производителя для данной модели приведены следующие элементы стандартного оснащения. Фактическую комплектацию конкретного изделия необходимо подтверждать по заводской спецификации.

Дополнительные опции производителя

Помимо указанной комплектации, в перечне Frascold предусмотрены дополнительные компоненты для изменения конфигурации компрессора и адаптации к требованиям холодильной установки.

Перечисленные компоненты являются вариантами дополнительного оснащения. Их наличие, совместимость и возможность установки на конкретный компрессор необходимо уточнять по заводскому коду и технической документации.

Как подобрать компрессор Frascold CXH02-90-264Y?

Подбор винтового компрессора выполняется с учётом параметров холодильного контура, характеристик электродвигателя и требуемой холодопроизводительности.

1. Хладагент. Проверяется совместимость с двигателем версии 1 и допусками производителя.
2. Температура кипения. Учитывается при расчёте холодопроизводительности и нагрузки компрессора.
3. Температура конденсации. Влияет на рабочие параметры и потребляемую мощность.
4. Электропитание. Проверяются напряжение 400 В, частота 50 Гц и схема запуска PWS.
5. Регулирование производительности. Учитывается необходимость ступеней 100%, 75%, 50% и 25%.
6. Масло. Проверяется соответствие POE170 требованиям к хладагенту и условиям эксплуатации.
7. Экономайзер. При необходимости проверяется возможность подключения контура с использованием ECO ASV.
8. Монтаж. Учитываются масса компрессора 552 кг, присоединения и требования к основанию.

Для точного подбора рекомендуется предоставить используемый хладагент, температуры кипения и конденсации, требуемую холодопроизводительность, параметры электросети и полный заводской код компрессора.

Замена и техническое обслуживание Frascold CXH02-90-264Y

Frascold CXH02-90-264Y может рассматриваться для замены компрессора в существующей холодильной системе после проверки технической совместимости.

При подборе замены необходимо сравнить объёмную и расчётную холодопроизводительность, тип хладагента, версию двигателя, электрические характеристики, схему запуска, требования к маслу, присоединительные размеры и параметры автоматики.

Совпадение номинальной мощности или объёмной производительности само по себе не гарантирует взаимозаменяемость оборудования. Особенно важно проверить работу масляного контура и совместимость дополнительных устройств.

Для обслуживания холодильной системы в каталоге «Дом Холода» представлены компрессорное оборудование и комплектующие. Подбор необходимых компонентов выполняется с учётом модели и заводской комплектации.

Почему выбирают «Дом Холода»?

Компания «Дом Холода» предлагает холодильные компрессоры и комплектующие для профессионального применения. Специалисты помогают подобрать оборудование по техническим характеристикам, определить необходимое исполнение и выбрать компоненты холодильной системы.

Где купить Frascold CXH02-90-264Y?

Заказать винтовой компрессор Frascold CXH02-90-264Y можно в компании «Дом Холода». Перед покупкой рекомендуется уточнить заводскую комплектацию, параметры электропитания и соответствие компрессора рабочему режиму холодильной установки.

Смотрите также

Для комплектации и обслуживания Frascold CXH02-90-264Y могут потребоваться элементы компрессорного оборудования, холодильная автоматика и запасные части. В каталоге «Дом Холода» также представлены другие винтовые и поршневые компрессоры Frascold.

Часто задаваемые вопросы о Frascold CXH02-90-264Y

Какой тип компрессора Frascold CXH02-90-264Y?

Это винтовой холодильный компрессор Frascold.

Какая объёмная производительность CXH02-90-264Y?

264 м³/ч при частоте 50 Гц и 316,8 м³/ч при частоте 60 Гц.

Какая мощность двигателя компрессора?

Номинальная мощность электродвигателя составляет 67,1 кВт.

Какая версия двигателя установлена?

В технических характеристиках указана версия 1, предназначенная для высоко- и среднетемпературных применений.

Какое электропитание требуется?

Для исполнения с частотой 50 Гц указано питание 400 В, три фазы, схема PWS.

Что означает PWS?

PWS — схема частичного пуска обмоток электродвигателя, предусмотренная производителем.

Какая схема запуска указана для компрессора?

В характеристиках приведены значения тока заблокированного ротора для PWS и прямого пуска DOL.

Какой максимальный рабочий ток?

Максимальный рабочий ток MRA составляет 160 А при указанных параметрах питания.

Какие ступени регулирования производительности предусмотрены?

100%, 75%, 50% и 25%.

Какова минимальная и максимальная частота?

Минимальная частота составляет 30 Гц, максимальная — 70 Гц. Допустимость работы на конкретной частоте зависит от рабочих условий и проверяется по программе Frascold FSS.3.

Какое максимальное давление HP?

Максимальное давление на стороне нагнетания HP составляет 30 бар.

Какое максимальное давление LP?

Максимальное давление на стороне всасывания LP составляет 20,5 бар.

Какое масло используется в CXH02-90-264Y?

В указанной комплектации предусмотрено холодильное масло POE170. Применение масла должно соответствовать требованиям производителя и используемому хладагенту.

Сколько масла требуется для заправки?

В технических характеристиках указана заправка 11 литров.

Какие дополнительные опции указаны в комплектации?

SSV D80L, DSV D54L, ECO ASV, OFS, VD и POE170: запорные вентили, адаптер экономайзера, датчик протока масла, виброопоры и холодильное масло.

Что такое ECO ASV?

Это адаптер и запорный вентиль для подключения экономайзера.

Для чего нужен OFS?

OFS — датчик протока масла, предназначенный для контроля наличия потока масла в соответствующем контуре.

Сколько весит компрессор?

Масса нетто составляет 552 кг.

Как определить холодопроизводительность компрессора?

Необходимо учитывать хладагент, температуры кипения и конденсации и другие параметры холодильного цикла. Расчёт выполняется по данным производителя с использованием программы Frascold FSS.3.

Можно ли заменить CXH02-90-264Y другим компрессором?

Замена возможна после проверки объёмной и расчётной холодопроизводительности, хладагента, характеристик двигателя, электропитания, масла, присоединений и совместимости с системой управления.

Где купить Frascold CXH02-90-264Y?

Заказать компрессор можно в компании «Дом Холода». Актуальную цену, наличие и условия поставки уточняйте по телефону +7 (495) 532-25-10 или по электронной почте info@domxoloda.ru.
