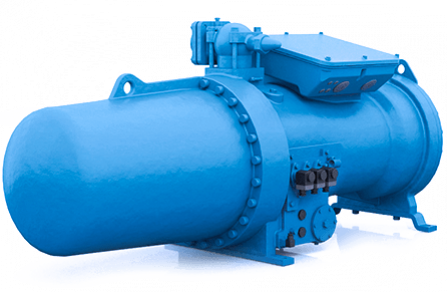

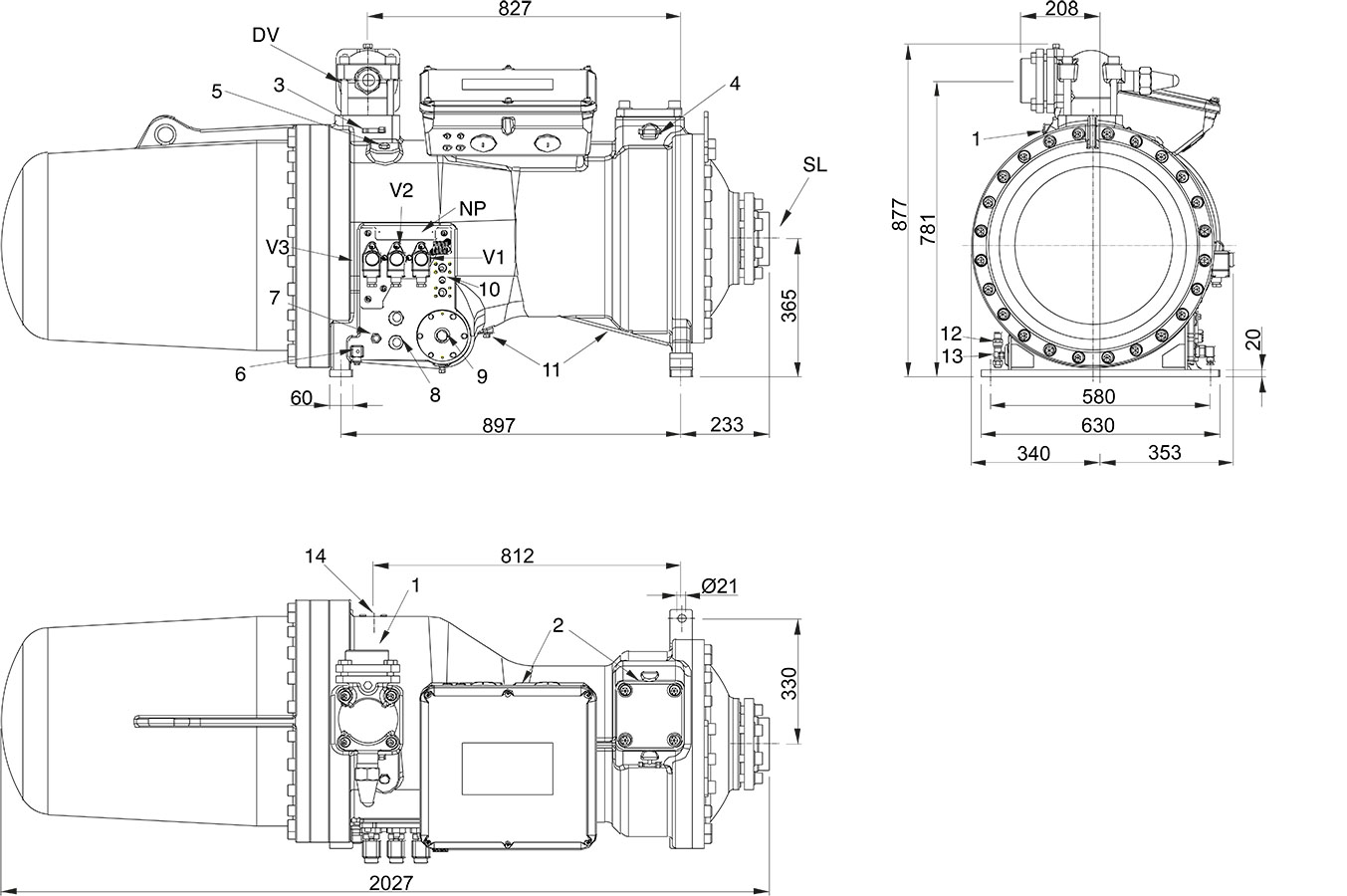

Винтовой компрессор Frascold CXH91-280-1000Y

Frascold CXH91-280-1000Y — промышленный полугерметичный винтовой холодильный компрессор итальянского производителя Frascold. Модель предназначена для применения в мощных коммерческих и промышленных холодильных установках. Компрессор рассчитан на работу с электродвигателем версии 1, предназначенной для средне- и высокотемпературных применений.

Объёмная производительность Frascold CXH91-280-1000Y составляет 1000 м³/ч при частоте 50 Гц и 1200,6 м³/ч при частоте 60 Гц. Номинальная мощность электродвигателя составляет 208,8 кВт. В технической спецификации предусмотрено трёхфазное электропитание 400 В при частоте 50 Гц с системой частичного пуска обмоток PWS.

Компрессор оснащён системой регулирования производительности CC с четырьмя ступенями: 100%, 75%, 50% и 25%. Максимальный рабочий ток MRA составляет 474 А. Для двигателя с системой PWS указан ток заблокированного ротора 805 А при раздельном пуске и 2520 А при прямом подключении DOL.

Для данной комплектации предусмотрены дополнительные опции: запорный вентиль на всасывании SSV D125L, запорный вентиль на нагнетании DSV D100L, адаптер и вентиль подключения экономайзера ECO ASV, датчик протока масла OFS, виброопоры VD и холодильное масло POE170.

Модель представлена в категории винтовых компрессоров Frascold компании «Дом Холода». Подбор оборудования выполняется с учётом хладагента, температурного режима, расчётной холодопроизводительности, параметров электропитания и комплектации масляной системы.

Технические характеристики Frascold CXH91-280-1000Y

Примечания к техническим характеристикам:

• Версия двигателя 1 предназначена для средне- и высокотемпературных применений и предусмотрена для работы со всеми хладагентами, допущенными производителем.
• Двигатели с другими вариантами напряжения и режимами питания доступны по запросу.
• Максимальная частота 70 Гц зависит от рабочих условий. Для определения допустимых режимов необходимо использовать программу подбора Frascold FSS.3.
• Показатели максимального давления HP и LP являются предельными техническими характеристиками и не заменяют допустимые рабочие параметры конкретной холодильной системы.

Конструкция и принцип работы Frascold CXH91-280-1000Y

Frascold CXH91-280-1000Y относится к винтовым компрессорам объёмного действия. Сжатие хладагента осуществляется за счёт взаимодействия винтовых роторов, размещённых внутри рабочего корпуса.

Во время работы газообразный хладагент поступает через всасывающую линию в рабочую полость. При вращении роторов объём рабочей камеры постепенно уменьшается, в результате чего происходит сжатие газа. После достижения необходимого давления хладагент направляется в нагнетательную линию холодильного контура.

Винтовой принцип сжатия позволяет использовать оборудование в холодильных системах большой производительности. Важную роль в работе компрессора играет масляная система, обеспечивающая необходимые условия смазки и эксплуатации внутренних механизмов.

Основные особенности конструкции

• Винтовой механизм сжатия. Предназначен для непрерывного перемещения и сжатия газообразного хладагента.
• Полугерметичное исполнение. Электродвигатель и компрессорный механизм размещены в едином корпусе.
• Высокая объёмная производительность. При 50 Гц показатель составляет 1000 м³/ч.
• Ступенчатое регулирование CC. Предусмотрены четыре уровня производительности от 25 до 100%.
• Масляная система. В стандартной комплектации предусмотрены встроенный маслоотделитель и заменяемый масляный фильтр.
• Электронная защита. В стандартное оснащение входит защитный модуль INT69FRY.
• Система частичного пуска PWS. Предусмотрена для запуска электродвигателя с разделением обмоток.

Ресурс и надёжность компрессора зависят от правильного подбора рабочего режима, соответствия хладагента и холодильного масла требованиям производителя, корректного электроподключения и своевременного технического обслуживания.

Электродвигатель и система запуска

В компрессоре Frascold CXH91-280-1000Y используется электродвигатель версии 1 номинальной мощностью 208,8 кВт. Данное исполнение предназначено для средне- и высокотемпературных холодильных применений.

Для электродвигателя при частоте 50 Гц предусмотрено трёхфазное питание 400 В. В технической спецификации указана система частичного пуска обмоток PWS.

Схема PWS предусматривает раздельный запуск обмоток электродвигателя. Это необходимо учитывать при проектировании силовой части установки, выборе пусковой аппаратуры и организации электрических подключений.

Максимальный рабочий ток MRA составляет 474 А. Ток заблокированного ротора LRA при использовании PWS составляет 805 А. Для прямого подключения DOL в спецификации указан показатель 2520 А.

Минимальная частота электросети составляет 30 Гц, максимальная — 70 Гц. Возможность работы на конкретной частоте зависит от параметров холодильного контура и условий эксплуатации. Допустимый диапазон необходимо проверять по расчётным данным Frascold FSS.3.

При выборе электрического оборудования необходимо учитывать номинальные и пусковые токи, параметры сети, схему подключения PWS и требования к защите двигателя.

Регулирование производительности Frascold CXH91-280-1000Y

Для модели предусмотрена система ступенчатого регулирования производительности CC. Она позволяет изменять рабочую нагрузку компрессора в соответствии с потребностью холодильной установки.

Ступени производительности CC

Ступенчатое регулирование позволяет адаптировать производительность компрессора к текущей тепловой нагрузке. При снижении потребности в холоде система может переходить на меньшую ступень, а при увеличении нагрузки — повышать производительность.

Управление ступенями должно быть согласовано с системой автоматики холодильной установки и техническими требованиями производителя. Фактические рабочие показатели при каждой ступени зависят от хладагента и параметров холодильного цикла.

Холодильное масло и система смазки

В технической спецификации Frascold CXH91-280-1000Y предусмотрена заправка холодильным маслом объёмом 11 литров. В указанной комплектации предусмотрено масло POE170.

Масло является важным элементом работы винтового компрессора. Оно участвует в смазке рабочих узлов, способствует поддержанию необходимых условий работы механизма и циркулирует в предусмотренном конструкцией масляном контуре.

В стандартное оснащение модели входят встроенный трёхступенчатый маслоотделитель и заменяемый масляный фильтр. Дополнительно в комплектации предусмотрен датчик протока масла OFS, контролирующий движение масла в соответствующей линии.

Для обслуживания необходимо учитывать требования производителя к марке масла, его вязкости, совместимости с используемым хладагентом и условиям эксплуатации. Замена на другой тип масла без проверки технической документации не допускается.

Что необходимо контролировать при обслуживании?

• Уровень и состояние холодильного масла.
• Соответствие используемого масла требованиям Frascold.
• Состояние заменяемого масляного фильтра.
• Работу датчика протока масла OFS, если он установлен.
• Температурные параметры масляного контура.
• Работу встроенного маслоотделителя.
• Герметичность масляных соединений.
• Состояние защитных и контрольных устройств.

Холодопроизводительность Frascold CXH91-280-1000Y

Объёмная производительность компрессора составляет 1000 м³/ч при частоте 50 Гц и 1200,6 м³/ч при частоте 60 Гц. Эти значения характеризуют объёмную производительность оборудования при соответствующей частоте вращения.

Объёмная производительность не является показателем холодопроизводительности. Холодопроизводительность выражается в кВт и определяется расчётным путём с учётом конкретного хладагента и параметров холодильного цикла.

На фактическую холодопроизводительность влияют температура кипения, температура конденсации, перегрев, переохлаждение и другие условия эксплуатации. Поэтому номинальную мощность электродвигателя 208,8 кВт нельзя использовать вместо значения холодопроизводительности.

Для определения холодопроизводительности, потребляемой мощности и допустимого рабочего диапазона необходимо использовать программу подбора оборудования Frascold FSS.3.

Применение винтового компрессора Frascold CXH91-280-1000Y

Frascold CXH91-280-1000Y предназначен для мощных холодильных установок промышленного и коммерческого назначения. Высокая объёмная производительность и электродвигатель мощностью 208,8 кВт позволяют рассматривать модель для применения в крупных холодильных системах при соответствии расчётных условий техническим требованиям производителя.

• Промышленные холодильные установки. Применение в системах охлаждения с высокой потребностью в холодопроизводительности.
• Централизованные холодильные системы. Использование в составе оборудования с соответствующими параметрами холодильного контура.
• Крупные холодильные комплексы. Работа в системах коммерческого и промышленного охлаждения.
• Технологическое охлаждение. Поддержание заданных температур в производственных процессах.
• Модернизация холодильного оборудования. Замена компрессорного блока после проверки производительности и технической совместимости.

Конкретная область применения определяется хладагентом, температурой кипения, температурой конденсации, допустимым рабочим диапазоном и результатами расчёта в программе Frascold.

Стандартная комплектация Frascold CXH91-280-1000Y

В стандартное оснащение компрессора входят элементы контроля, защиты и обслуживания, предусмотренные заводской спецификацией данной модели.

Указанные позиции приведены по заводскому перечню стандартного оснащения. Фактический состав поставки следует сверять с полным кодом заказа и подтверждением комплектации.

Дополнительные опции Frascold CXH91-280-1000Y

Для расширения функциональности компрессора производителем предусмотрены дополнительные устройства и комплектующие. Они позволяют адаптировать оборудование к особенностям холодильной системы, организации масляного контура и требованиям автоматизации.

Дополнительная комплектация CXH91-280-1000Y

В рассматриваемом исполнении Frascold CXH91-280-1000Y предусмотрен следующий набор дополнительных опций:

Назначение дополнительных компонентов

• SSV D125L. Запорный вентиль на всасывающей линии. Используется для отключения компрессора от соответствующего участка холодильного контура при выполнении сервисных и монтажных работ.
• DSV D100L. Запорный вентиль на нагнетательной линии. Предназначен для изоляции компрессора от нагнетательного трубопровода.
• ECO ASV. Адаптер с запорным вентилем для подключения экономайзера. Позволяет предусмотреть соответствующее подключение в холодильном контуре.
• OFS. Датчик протока масла, предназначенный для контроля движения масла в системе.
• VD. Виброопоры для монтажа компрессора и ограничения передачи механических колебаний на основание.
• POE170. Холодильное масло, предусмотренное указанной комплектацией.

Наличие перечисленных компонентов следует учитывать при проектировании холодильной установки, монтаже и организации технического обслуживания. Фактическая комплектация определяется полным заводским кодом заказа.

Как подобрать компрессор Frascold CXH91-280-1000Y?

Подбор винтового компрессора выполняется на основании расчётных параметров холодильной установки. Одной объёмной производительности и мощности двигателя недостаточно для подтверждения совместимости оборудования с конкретной системой.

При выборе Frascold CXH91-280-1000Y необходимо учитывать следующие параметры:

1. Хладагент. Проверяется допустимость его использования для выбранного исполнения компрессора.
2. Температура кипения. Учитывается при расчёте требуемой холодопроизводительности.
3. Температура конденсации. Влияет на рабочую нагрузку и потребляемую мощность.
4. Холодопроизводительность. Определяется по расчётным данным Frascold для конкретного рабочего режима.
5. Электропитание. Проверяются напряжение 400 В, трёхфазное подключение, частота 50 Гц и схема запуска PWS.
6. Электрическая нагрузка. Учитываются максимальный рабочий ток MRA и пусковые токи LRA.
7. Частотное регулирование. Проверяется допустимость выбранной частоты в пределах 30–70 Гц для конкретного режима.
8. Масляная система. Учитываются заправка 11 л, масло POE170, фильтрация и контроль протока масла.
9. Дополнительная комплектация. Проверяется необходимость вентилей, подключения экономайзера, датчика протока и виброопор.
10. Монтаж. Учитываются масса компрессора 1470 кг, конструкция основания и присоединения по заводскому чертежу.

Для точного подбора рекомендуется предоставить данные о хладагенте, температурах кипения и конденсации, требуемой холодопроизводительности, параметрах электросети и особенностях существующего холодильного контура.

Замена и техническое обслуживание Frascold CXH91-280-1000Y

Frascold CXH91-280-1000Y может использоваться при строительстве новых холодильных установок, а также при модернизации существующего промышленного оборудования. Замена ранее установленного компрессора требует предварительной проверки технической совместимости.

При замене необходимо сопоставить объёмную и расчётную холодопроизводительность, рабочие температуры, параметры электродвигателя, электрическую схему запуска, характеристики масляной системы и возможности подключения дополнительного оборудования.

Особое внимание необходимо уделить масляному контуру. Следует проверить состояние фильтра, маслоотделителя, датчиков и трубопроводов, а также соответствие используемого масла требованиям производителя.

Для обслуживания и ремонта важно соблюдать регламент Frascold, контролировать работу защитных устройств, состояние масляной системы и герметичность соединений. Периодичность технических работ определяется документацией производителя и фактическими условиями эксплуатации.

Совпадение номинальной мощности или объёмной производительности не гарантирует полной взаимозаменяемости двух компрессоров. Перед установкой нового оборудования необходимо проверить весь комплекс рабочих и монтажных параметров.

Почему выбирают «Дом Холода»?

Компания «Дом Холода» предлагает холодильные компрессоры, масла, комплектующие и оборудование для коммерческих и промышленных холодильных систем. Специалисты помогают подобрать оборудование по техническим характеристикам, проверить комплектацию и определить необходимые компоненты холодильного контура.

Где купить Frascold CXH91-280-1000Y?

Заказать винтовой компрессор Frascold CXH91-280-1000Y можно в компании «Дом Холода». При оформлении заказа рекомендуется уточнить полный заводской код, состав дополнительных опций и соответствие оборудования параметрам холодильной установки.
