Компрессор RefComp 134-S-91-L4 /-LZ

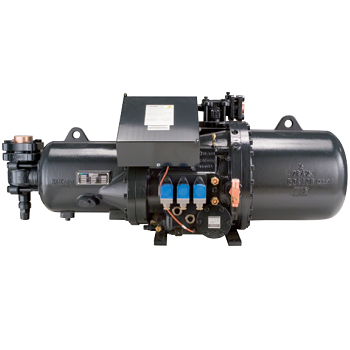

Винтовой компрессор RefComp 134-S-91-L4 /-LZ

RefComp 134-S-91-L4 /-LZ — полугерметичный двухвинтовой компрессор серии S-134, предназначенный для промышленных холодильных установок, чиллеров, систем кондиционирования воздуха и технологического охлаждения. Компрессор применяется для сжатия хладагента в составе холодильного контура.

Серия RefComp S-134 разработана для применения с R134a и другими хладагентами, разрешёнными производителем для конкретного исполнения. Модель 134-S-91 оснащена винтовым механизмом сжатия, системой смазки и регулированием производительности.

Номинальная мощность электродвигателя составляет 67 кВт (90 HP), объёмная производительность при частоте 50 Гц — 344 м³/ч. Объём масла — 11 л, масса компрессора — 532 кг.

Модель представлена в исполнениях 134-S-91-L4 и 134-S-91-LZ, которые отличаются способом регулирования производительности. Выбор исполнения определяется требованиями холодильной установки и системой управления.

Технические характеристики RefComp 134-S-91-L4 /-LZ

Холодопроизводительность 251,8 кВт при температуре кипения +5 °C и конденсации +38 °C приведена по справочным данным поставщиков. Для проектирования холодильной установки необходимо определять производительность конкретного исполнения при фактических рабочих температурах.

Номинальная мощность электродвигателя 67 кВт не является постоянной потребляемой электрической мощностью. Фактическое энергопотребление зависит от рабочего режима, температуры кипения, температуры конденсации и степени загрузки компрессора.

Конструктивные особенности RefComp 134-S-91

Компрессор RefComp 134-S-91 использует двухвинтовой механизм объёмного сжатия. Газообразный хладагент поступает во всасывающую полость, перемещается между вращающимися профилированными роторами и сжимается вследствие уменьшения объёма рабочих камер.

После сжатия хладагент направляется в линию нагнетания. Для стабильной работы компрессорного механизма предусмотрены система смазки, маслоотделение и защитные устройства.

Основные особенности конструкции:

• Полугерметичный корпус. Электродвигатель и компрессорный механизм расположены в общем корпусе.
• Двухвинтовая технология. Обеспечивает непрерывный процесс сжатия газообразного хладагента.
• Встроенный маслоотделитель. Предназначен для отделения масла из потока нагнетаемого хладагента.
• Регулирование производительности. Предусмотрены исполнения со ступенчатым и плавным изменением загрузки.
• Защита электродвигателя. Система предусматривает контроль температурного состояния двигателя.
• Масляная система. Обеспечивает смазку рабочих элементов и участвует в уплотнении рабочих камер.
• Обслуживаемый масляный фильтр. Конструкция предусматривает доступ к фильтрующим элементам для регламентного обслуживания.

Эффективность, уровень шума и срок службы оборудования зависят от правильности подбора, соблюдения рабочих ограничений и своевременного технического обслуживания.

Исполнения RefComp 134-S-91-L4 и 134-S-91-LZ

Модель RefComp 134-S-91 представлена в исполнениях с различными способами регулирования производительности.

Исполнение L4 применяется в холодильных установках со ступенчатым управлением холодопроизводительностью.

Исполнение LZ предусматривает плавное регулирование производительности, позволяющее изменять загрузку компрессора в допустимых пределах.

Выбор исполнения зависит от характеристик холодильной установки, алгоритма управления и требований к изменению холодопроизводительности.

Применение винтового компрессора RefComp 134-S-91

RefComp 134-S-91 предназначен для промышленного холодильного оборудования и систем охлаждения, соответствующих его рабочим характеристикам.

В зависимости от конструкции холодильной установки компрессор может применяться:

• В промышленных холодильных агрегатах. Для охлаждения технологического оборудования и производственных процессов.
• В чиллерах. Для охлаждения воды и промежуточных теплоносителей.
• В системах кондиционирования воздуха. В составе оборудования соответствующей производительности.
• В системах центрального холодоснабжения. Для коммерческих и производственных объектов.
• В установках технологического охлаждения. Для поддержания заданных температур.
• В тепловых насосах. При соответствии рабочего диапазона требованиям конкретной теплонасосной установки.
• При модернизации холодильного оборудования. Для замены компрессора после проверки технической совместимости.

Серия S-134 ориентирована преимущественно на системы со средними и высокими температурами кипения. Использование в низкотемпературном морозильном оборудовании требует дополнительной проверки допустимой области работы.

Хладагент R134a и рабочие характеристики

R134a — однокомпонентный HFC-хладагент, применяемый в промышленных холодильных системах, чиллерах и оборудовании кондиционирования воздуха. По классификации ASHRAE 34 относится к классу безопасности A1.

Компрессор RefComp 134-S-91 серии S-134 рассчитан на применение с R134a в соответствующих рабочих режимах. Возможность использования других хладагентов необходимо подтверждать для конкретной конфигурации компрессора.

При подборе оборудования учитываются:

• температура кипения хладагента;
• температура конденсации;
• требуемая холодопроизводительность;
• допустимая область работы;
• рабочие давления;
• температура нагнетания;
• электрические характеристики двигателя;
• требования к холодильному маслу;
• условия смазки и охлаждения масла;
• способ регулирования производительности;
• работа системы управления и защиты.

Фактическая холодопроизводительность и потребляемая электрическая мощность зависят от условий эксплуатации и степени загрузки компрессора.

Масляная система RefComp 134-S-91

Объём масла компрессора RefComp 134-S-91 составляет 11 литров. Конструкция предусматривает встроенный маслоотделитель и систему циркуляции масла.

Масло используется для смазки подшипников и роторов, участвует в уплотнении рабочих камер и поддержании предусмотренных конструкцией температурных условий работы.

При техническом обслуживании необходимо контролировать:

• уровень и состояние холодильного масла;
• соответствие масла требованиям производителя;
• состояние масляного фильтра;
• условия подачи и циркуляции масла;
• температуру масла и компрессора;
• работу защитных устройств;
• герметичность соединений масляной системы.

Периодичность обслуживания определяется требованиями производителя и фактическими условиями эксплуатации холодильной установки.

Как подобрать RefComp 134-S-91-L4 /-LZ?

Для правильного выбора винтового компрессора необходимо сопоставить его технические характеристики с расчётными параметрами холодильной установки.

• Полная модель. RefComp 134-S-91-L4 или RefComp 134-S-91-LZ.
• Хладагент. Совместимость с R134a или другим разрешённым хладагентом.
• Холодопроизводительность. Требуемая мощность охлаждения при расчётных условиях.
• Температура кипения. Рабочие условия испарителя.
• Температура конденсации. Условия отвода тепла.
• Электропитание. Напряжение, частота сети и электрические характеристики двигателя.
• Регулирование производительности. Ступенчатое L4 или плавное LZ.
• Масляная система. Требования к смазке и охлаждению масла.
• Монтажные характеристики. Габариты, крепления и присоединительные размеры.
• Управление и защита. Совместимость с электрической схемой холодильной установки.

Замена и модернизация компрессора RefComp 134-S-91

При ремонте или модернизации промышленной холодильной установки необходимо подобрать компрессор, соответствующий существующему оборудованию по рабочим и конструктивным характеристикам.

Перед заменой проверяются холодопроизводительность, допустимый рабочий диапазон, используемый хладагент, электрические параметры, монтажные размеры, присоединения и требования к масляной системе.

Если требуется заменить исполнение L4 на LZ или наоборот, необходимо проверить совместимость электрических подключений и системы управления производительностью.

Купить RefComp 134-S-91-L4 /-LZ в Москве

Купить полугерметичный винтовой компрессор RefComp 134-S-91-L4 /-LZ в Москве можно в компании «Дом Холода». Оборудование предназначено для профессионального применения в промышленных холодильных установках, чиллерах и системах технологического охлаждения.

При заказе необходимо уточнить полную модель компрессора, исполнение L4 или LZ, параметры электропитания и характеристики холодильной установки.

Стоимость, комплектацию и сроки поставки можно уточнить при обращении. Компания «Дом Холода» работает с заказчиками из Москвы, Московской области и регионов России.

Часто задаваемые вопросы

Какой тип компрессора RefComp 134-S-91?

RefComp 134-S-91 — полугерметичный двухвинтовой компрессор для промышленных холодильных установок.

Какая холодопроизводительность RefComp 134-S-91?

По справочным данным поставщиков холодопроизводительность составляет 251,8 кВт при температуре кипения +5 °C и конденсации +38 °C. Для проектирования необходимо уточнять характеристики при фактическом рабочем режиме.

Какая номинальная мощность электродвигателя?

Номинальная мощность двигателя составляет 67 кВт (90 HP). Фактическая потребляемая мощность зависит от условий эксплуатации.

Какая объёмная производительность RefComp 134-S-91?

Объёмная производительность составляет 344 м³/ч при 50 Гц и приблизительно 413 м³/ч при 60 Гц.

Чем отличаются исполнения L4 и LZ?

Исполнение L4 предусматривает ступенчатое регулирование производительности, LZ — плавное. Выбор зависит от конструкции холодильной установки и системы управления.

Какой хладагент используется в компрессоре?

Серия S-134 оптимизирована для R134a. Возможность применения других хладагентов необходимо проверять для конкретного исполнения.

Какой объём масла у RefComp 134-S-91?

Объём масла составляет 11 литров. Тип масла и требования к обслуживанию определяются производителем.

Какие размеры присоединительных патрубков?

Внутренний диаметр нагнетательного патрубка составляет 54 мм (2 1/8″), всасывающего — 92 мм (3 5/8″). Перед монтажом необходимо сверить присоединения конкретной комплектации.

Сколько весит RefComp 134-S-91?

Масса компрессора составляет 532 кг.

Подходит ли RefComp 134-S-91 для чиллеров?

Компрессор может использоваться в чиллерах при соответствии рабочего диапазона, хладагента и холодопроизводительности требованиям конкретной установки.

Можно ли установить LZ вместо L4?

Возможность замены определяется совместимостью системы управления, электрических подключений и рабочих режимов. Автоматическая взаимозаменяемость не предполагается.

Как заказать RefComp 134-S-91-L4 /-LZ?

Для заказа необходимо указать полную модель и необходимое исполнение компрессора. Актуальная стоимость и условия поставки уточняются при обращении.
