Q5-21.1Y Frascold компрессор поршневой (3,7 кВт)

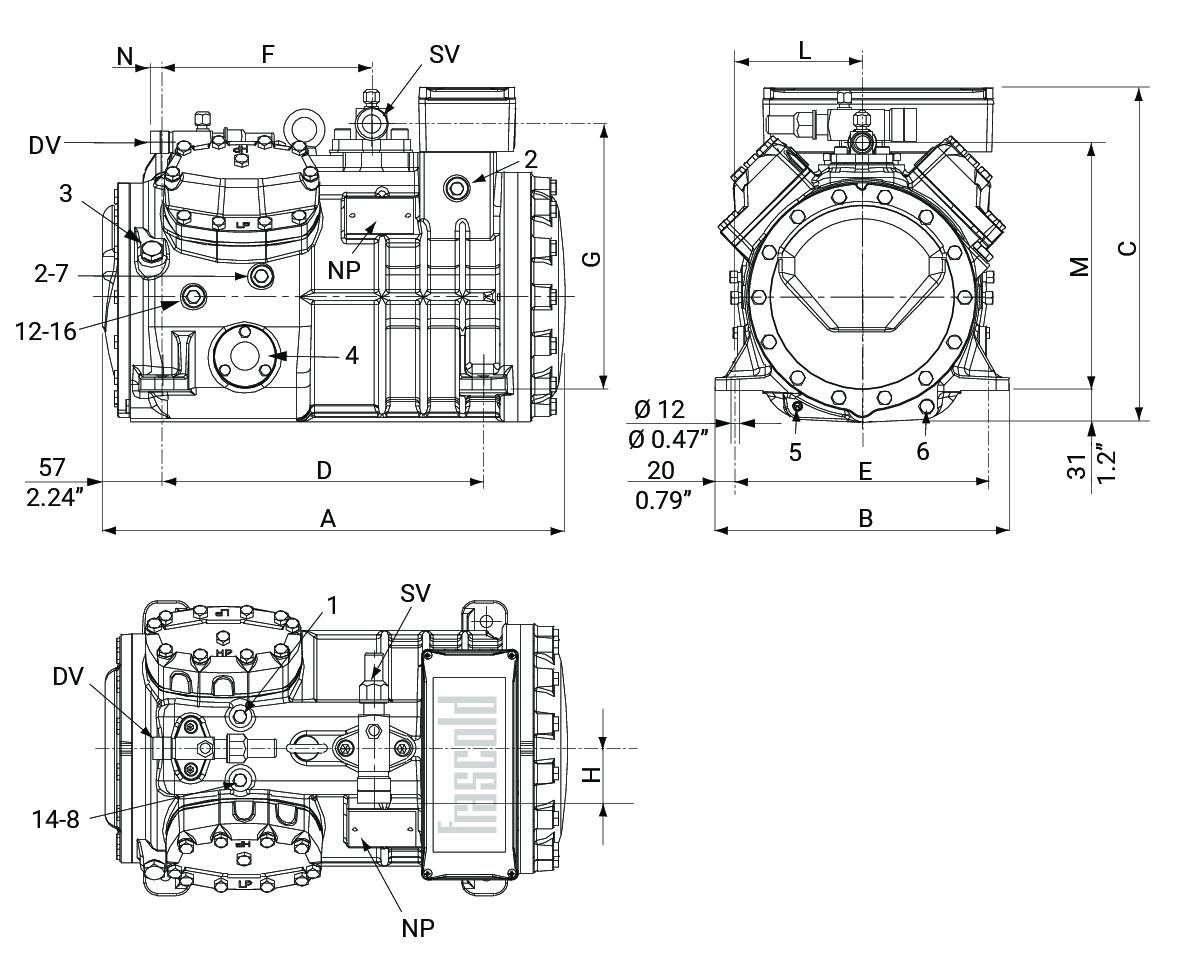

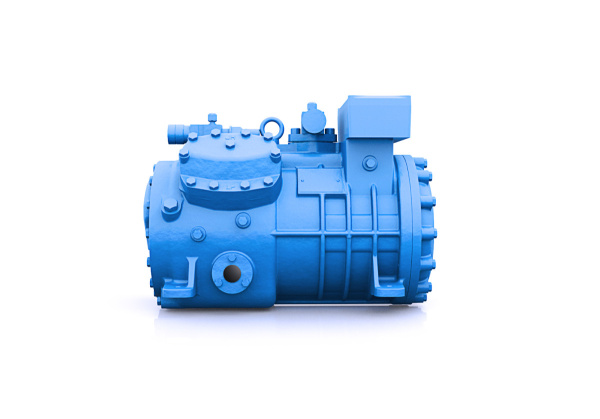

Поршневой компрессор Frascold Q5-21.1Y

Frascold Q5-21.1Y — полугерметичный четырёхцилиндровый поршневой холодильный компрессор итальянского производителя Frascold. Модель оснащена электродвигателем версии 1 номинальной мощностью 3,7 кВт и предназначена для использования в холодильных системах при соблюдении допустимых рабочих параметров.

Объёмная производительность Frascold Q5-21.1Y составляет 21,2 м³/ч при 50 Гц и 25,4 м³/ч при 60 Гц. Компрессор оснащён центробежной системой смазки, двумя смотровыми стёклами уровня масла и устройством контроля и защиты INT69. Корпус выполнен из чугуна GJL250.

Для данной версии предусмотрено трёхфазное электропитание 380–420 В при частоте 50 Гц и 440–480 В при частоте 60 Гц с прямым пуском DOL. В зависимости от комплектации доступны дополнительные головки регулирования производительности CC и RSH, позволяющие изменять производительность компрессора ступенчатым способом.

Модель представлена в разделе поршневых компрессоров Frascold компании «Дом Холода». При выборе оборудования необходимо учитывать хладагент, температуры кипения и конденсации, требуемую холодопроизводительность и параметры электропитания.

Технические характеристики Frascold Q5-21.1Y

Примечание: характеристики относятся к исполнению Frascold Q5-21.1Y с двигателем версии 1. Максимальная допустимая частота зависит от рабочих условий и должна проверяться по документации производителя. Значения давления HP и LP являются предельными техническими параметрами, а не рекомендуемыми рабочими уставками.

Конструкция и принцип работы Frascold Q5-21.1Y

Frascold Q5-21.1Y относится к поршневым холодильным компрессорам объёмного действия. В полугерметичном корпусе размещены электродвигатель и компрессорный механизм. При работе поршни обеспечивают всасывание, сжатие и нагнетание газообразного хладагента в холодильный контур.

Компрессор оснащён четырьмя цилиндрами. Корпус изготовлен из чугуна GJL250. Для смазки предусмотрена центробежная система, а контроль уровня масла осуществляется через два смотровых стекла.

Основные особенности конструкции

• Четырёхцилиндровый поршневой механизм. Объёмная производительность составляет 21,2 м³/ч при 50 Гц.
• Полугерметичный корпус. Объединяет электродвигатель и компрессорный механизм.
• Центробежная система смазки. Обеспечивает смазывание предусмотренных конструкцией узлов.
• Два смотровых стекла. Используются для визуального контроля уровня холодильного масла.
• Защита двигателя AMS и INT69. Предусмотрены средства контроля и защиты электродвигателя.
• Клеммная коробка IP56. Обеспечивает установленный класс защиты электрических соединений.
• Виброопоры. Предусмотрены параметры опор диаметром 40 мм и высотой 40 мм.

Срок службы компрессора зависит от правильного подбора, соответствия хладагента и холодильного масла, условий эксплуатации, качества электроподключения и регулярного технического обслуживания.

Электродвигатель и система запуска

В рассматриваемом исполнении Frascold Q5-21.1Y установлен электродвигатель версии 1 номинальной мощностью 3,7 кВт. Согласно классификации производителя, версия 1 предназначена для средне- и высокотемпературных применений.

При частоте 50 Гц предусмотрено электропитание 220–240 В или 380–420 В в зависимости от схемы подключения. При частоте 60 Гц указаны варианты 265–290 В или 440–480 В. Для данной версии применяется прямой пуск DOL.

Максимальный рабочий ток MRA составляет 20,1 А при 230 В / 50 Гц и 280 В / 60 Гц, а при 400 В / 50 Гц и 460 В / 60 Гц — 11,6 А. Ток заблокированного ротора LRA составляет соответственно 109,7 А и 63,1 А.

В технических данных указан диапазон частот от 25 до 87 Гц. Возможность работы на определённой частоте необходимо проверять с учётом условий эксплуатации и рекомендаций производителя Frascold.

Регулирование производительности Frascold Q5-21.1Y

Для компрессора предусмотрены дополнительные головки регулирования производительности. Они позволяют изменять производительность ступенчато в зависимости от нагрузки холодильной установки. Наличие соответствующих устройств определяется комплектацией оборудования.

Головка регулирования CC

При использовании головки CC предусмотрены две ступени производительности: 100% и 50%. Такая схема позволяет переключаться между полной и частичной производительностью компрессора.

Головка регулирования RSH

При применении головки RSH предусмотрены три ступени производительности: 100%, 75% и 50%. Использование этой опции позволяет организовать более гибкое ступенчатое регулирование нагрузки.

Головки регулирования являются дополнительными опциями. Перед заказом необходимо уточнить их наличие, электрические параметры и совместимость с конкретным исполнением компрессора и системой управления холодильной установкой.

Холодильное масло и система смазки

Для Frascold Q5-21.1Y в технических характеристиках указано холодильное масло класса POE32. Компрессор оснащён центробежной системой смазки.

Объём заправки составляет 1,6 литра при уровне 3/4 смотрового стекла. Уровень масла контролируется через предусмотренные конструкцией смотровые стёкла.

Холодильное масло обеспечивает смазку подвижных деталей компрессора. При обслуживании необходимо соблюдать требования производителя к марке масла, вязкости и совместимости с используемым хладагентом.

Подобрать подходящие расходные материалы и компоненты для холодильной установки можно в разделе комплектующих для компрессорного оборудования. Применимость конкретного масла и деталей к Frascold Q5-21.1Y следует подтвердить по технической документации.

Что необходимо контролировать при обслуживании?

• Уровень масла через смотровые стёкла.
• Состояние и соответствие масла требованиям производителя.
• Рабочие температуры и параметры холодильного цикла.
• Состояние электрических соединений.
• Работу устройств контроля и защиты двигателя.
• Герметичность соединений холодильного контура.

Объёмная производительность и холодопроизводительность

Объёмная производительность Frascold Q5-21.1Y составляет 21,2 м³/ч при частоте 50 Гц и 25,4 м³/ч при 60 Гц. Этот показатель отражает объём газа, перемещаемого компрессором за единицу времени.

Объёмная производительность не равна холодопроизводительности. Холодопроизводительность выражается в кВт и определяется с учётом используемого хладагента и параметров холодильного цикла.

На фактическую холодопроизводительность влияют температура кипения, температура конденсации, перегрев, переохлаждение и другие рабочие условия. Для определения расчётных значений необходимо использовать технические данные производителя и программу подбора Frascold.

Номинальная мощность двигателя 3,7 кВт не должна использоваться вместо значения холодопроизводительности. Для корректного выбора оборудования необходимо сопоставлять параметры двигателя и расчётную производительность при заданных условиях эксплуатации.

Применение поршневого компрессора Frascold Q5-21.1Y

Frascold Q5-21.1Y с двигателем версии 1 предназначен для средне- и высокотемпературных применений согласно классификации производителя. Конкретная область применения определяется хладагентом, рабочими температурами и допустимыми параметрами холодильного контура.

Компрессор может рассматриваться для использования в коммерческом и промышленном холодильном оборудовании, если расчётные параметры установки соответствуют характеристикам конкретного исполнения.

• Коммерческие холодильные установки. При условии соответствия требуемой производительности и рабочим температурам.
• Холодильные агрегаты. Для систем с подходящими параметрами электропитания и холодильного цикла.
• Средне- и высокотемпературные системы. В пределах допустимого диапазона для версии двигателя 1.
• Ремонт холодильного оборудования. В качестве замены существующего компрессора после проверки технической совместимости.

Дополнительные опции Frascold Q5-21.1Y

Для модели предусмотрены дополнительные устройства, которые могут применяться в соответствующих комплектациях. Их наличие не следует считать стандартным оснащением компрессора без подтверждения поставщика.

Примечание: перечисленные компоненты являются дополнительными опциями. Перед заказом необходимо проверить соответствие артикула, электрических параметров и типа подключения конкретному исполнению компрессора.

Как подобрать компрессор Frascold Q5-21.1Y?

Подбор компрессора выполняется с учётом технических характеристик холодильной установки и условий её эксплуатации. Перед покупкой рекомендуется проверить следующие параметры.

1. Версия двигателя. В данной карточке рассматривается версия 1 мощностью 3,7 кВт.
2. Хладагент. Необходимо подтвердить совместимость с конкретным заводским исполнением компрессора.
3. Температура кипения. Учитывается при расчёте холодопроизводительности.
4. Температура конденсации. Влияет на рабочую нагрузку компрессора и электродвигателя.
5. Электропитание. Проверяются напряжение, частота, количество фаз и схема запуска.
6. Холодильное масло. Учитываются требования к классу вязкости и совместимости.
7. Регулирование производительности. При необходимости проверяется возможность установки головок CC или RSH.
8. Монтажные размеры. Сверяются габариты, крепления и присоединения по заводской документации.

Для точного подбора рекомендуется предоставить сведения о хладагенте, температурах кипения и конденсации, требуемой холодопроизводительности, параметрах электропитания и полном заводском обозначении компрессора.

Замена и техническое обслуживание Frascold Q5-21.1Y

Frascold Q5-21.1Y может рассматриваться для замены компрессора в существующей холодильной установке после проверки технической совместимости. При этом недостаточно ориентироваться только на номинальную мощность двигателя или объёмную производительность.

При замене необходимо сравнить расчётную холодопроизводительность, версию двигателя, электропитание, пусковую схему, требования к холодильному маслу, монтажные размеры и параметры системы управления.

Для обслуживания и ремонта холодильного оборудования в каталоге «Дом Холода» представлены комплектующие для компрессорного оборудования. Подбор отдельных компонентов выполняется с учётом модели компрессора и требований производителя.

Почему выбирают «Дом Холода»?

Компания «Дом Холода» предлагает холодильные компрессоры и комплектующие для профессионального применения. При подборе оборудования важно учитывать технические параметры системы, заводское исполнение компрессора и требования к совместимости компонентов.

Где купить Frascold Q5-21.1Y?

Заказать поршневой компрессор Frascold Q5-21.1Y можно в компании «Дом Холода». Перед покупкой рекомендуется уточнить заводское исполнение двигателя, параметры холодильной установки и наличие необходимых дополнительных опций.

Смотрите также

Для сравнения холодильных компрессоров и подбора оборудования для обслуживания установки рекомендуем ознакомиться с каталогами и комплектующими «Дом Холода». Перед выбором альтернативной модели или запасных частей необходимо проверить рабочие параметры и техническую совместимость.

Часто задаваемые вопросы о Frascold Q5-21.1Y

Какой тип компрессора Frascold Q5-21.1Y?

Это полугерметичный четырёхцилиндровый поршневой холодильный компрессор.

Какая объёмная производительность Q5-21.1Y?

Объёмная производительность составляет 21,2 м³/ч при 50 Гц и 25,4 м³/ч при 60 Гц.

Какая мощность двигателя Frascold Q5-21.1Y?

Номинальная мощность двигателя рассматриваемого исполнения составляет 3,7 кВт.

Сколько цилиндров у компрессора?

Компрессор оснащён четырьмя цилиндрами.

Какое холодильное масло используется?

В технических характеристиках указано масло класса POE32. Конкретная марка должна соответствовать требованиям производителя и используемому хладагенту.

Какой объём масла необходим?

Объём заправки составляет 1,6 литра при уровне 3/4 смотрового стекла.

Какая система смазки применяется?

В компрессоре используется центробежная система смазки.

Какое напряжение питания требуется?

Для частоты 50 Гц предусмотрены варианты 220–240 В или 380–420 В в зависимости от схемы подключения. Для частоты 60 Гц указаны варианты 265–290 В или 440–480 В.

Какой способ запуска предусмотрен?

В технических данных для рассматриваемого исполнения указан прямой пуск DOL.

Какая максимальная рабочая частота?

В технических данных указана максимальная частота 87 Гц. Допустимость работы на этой частоте зависит от рабочих условий и должна проверяться по документации Frascold.

Какая защита предусмотрена?

Указаны защита двигателя AMS и устройство контроля и защиты INT69.

Какой класс защиты клеммной коробки?

Класс защиты клеммной коробки — IP56.

Сколько весит компрессор?

Масса нетто составляет 79 кг.

Какие габариты Frascold Q5-21.1Y?

Максимальные габариты составляют 449 × 286 × 325 мм.

Можно ли регулировать производительность?

Для модели предусмотрены дополнительные головки CC со ступенями 100% и 50%, а также RSH со ступенями 100%, 75% и 50%. Наличие и совместимость опций необходимо уточнять при заказе.

Для каких температурных режимов предназначен компрессор?

Версия двигателя 1 согласно классификации производителя предназначена для средне- и высокотемпературного применения. Конкретный рабочий диапазон необходимо проверять по расчётным данным Frascold.

Какие хладагенты подходят для компрессора?

Совместимость определяется заводским исполнением и рабочими условиями. Перед применением необходимо проверить техническую документацию производителя.

Как рассчитать холодопроизводительность?

Для расчёта необходимо учитывать хладагент, температуры кипения и конденсации и другие параметры холодильного цикла. Номинальная мощность двигателя не равна холодопроизводительности.

Можно ли заменить другим компрессором?

Замена возможна после проверки холодопроизводительности, версии двигателя, электропитания, холодильного масла, монтажных размеров и технической совместимости.
