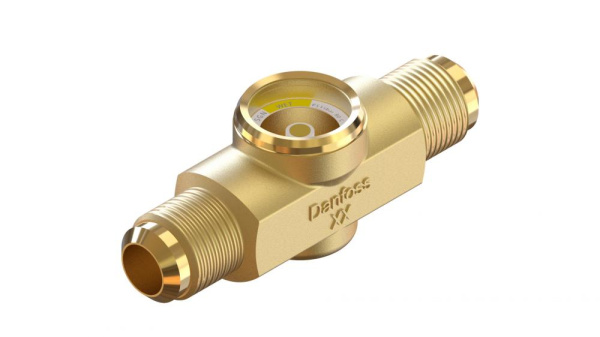

014-0165 Danfoss смотровое стекло с индикатором влажности SGN в исполнении со штуцерами под отбортовку

Исполнение SGN оптимизировано для хладагентов ГФУ. Цвет индикатора зависит от содержания влаги в хладагенте. Зеленый цвет соответствует допустимо малому уровню содержания влаги. Желтый цвет указывает на необходимость замены фильтра-осушителя.
Температура среды: -50°C … +80°C. Максимальное рабочее давление: 35 бар / 46 бар (для исполнения SGNH)

ТЕХНИЧЕСКИЕ ДАННЫЕ

Температура окружающей среды, °С    От -50 до +80

Максимальное рабочее давление PB, бар     35

Тип соединения     Резьба внешн. х внешн

Присоединительный штуцер, дюйм     5/8 x 5/8

Присоединительный штуцер, мм          16 x 16

L, мм     173

L₁, мм     14

H, мм      37

H₁, мм     21

B₁, мм     27

D, мм     37

Вес, кг    0,2

Комплектность

В комплект поставки входят:
- смотровое стекло типа SGN;
- упаковочная коробка;
- инструкция;
- паспорт (предоставляется по запросу в электронной форме);
- руководство по эксплуатации (предоставляется по запросу в электронной форме).


Применение смотровых стекол SGN

Смотровые стекла используются для контроля
:- состояния хладагента в жидкостной линии холодильной установки;
- наличия потока масла в линии возврата масла из маслоотделителя;
- количества влаги в хладагенте.

Смотровые стекла типа SGN оптимизированы для использования с ГФУ хладагентами и снабжены индикаторами, которые изменяют свой цвет, показывая степень содержания влаги в хладагенте.
