Код заказа: 027H6041  Тип: ICLX 65

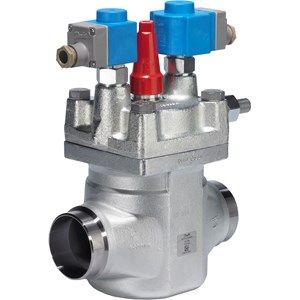

Клапан соленоидный ICLX 65 A
КАТУШКИ НЕ ВКЛЮЧЕНЫ
Step 1 opening degree (~) [%]    10 %
Вариант упаковки    Индивидуальная упаковка
Версия вентиля    Стандартный вариант исполнения
Готовый к эксплуатации    Запчасти для ICM/ICS/ICLX
Группа жидкости    I
Группа продуктов    Электромагнитные клапаны
Диапазон температур [°C] [Max]    120 °C
Диапазон температур [°C] [Min]    -60 °C
Диапазон температуры [°F] [макс.]    248 °F
Диапазон температуры [°F] [мин.]    -76 °F
Дополнительные принадлежности для изделия    Дополнительные аксессуары для ICM/ICS/ICLX
Значение Cv [гал/мин]    95.12 gal/min
Значение Kv [м³/ч]    82 m3/h
Индикатор направления потока    Штампованная маркировка в виде односторонней стрелки
Категория    II
Количество в упаковке    1 pc
Комплектующее к    ICLX
Макс. рабочее давление [бар]    52 bar
Макс. рабочее давление [фунт/кв. дюйм (изб.)]    754 psig
Марка    ICV Flexline
Материал корпуса    Сталь
Материал соединения    Сталь
Название продукта    2-ступенч. электромагнитный клапан
Направление    Прямой
Описание продукта    Электромагнитный клапан
Опция ручного управления    Шпиндель ручного управления
Покрытие    Zn (TLP)
Привод системы    Модуль двух пилотных электромагнитных клапанов EVM
Присоединительный размер впускного отверстия [дюймы]    2 1/2 дюйма
Присоединительный размер впускного отверстия [мм]    65 mm
Присоединительный размер выпуска [дюймы]    2 1/2 дюйма
Присоединительный размер выпуска [мм]    65 mm
Работа клапана    Управляется электромагнитом
Соединение по стандарту    ASME B 36.10M SCHEDULE 40
Степень открытия    1-ступенч. (дополнительная настройка)
2-ступенч. (по умолчанию)
Тип    ICLX 65
Тип входного соединения    Сварка встык
Тип выходного соединения    Сварка встык
Хладагенты    R134a, R22, R401A, R402A, R404A, R407A, R407B, R407C, R407F, R409A, R410A, R421A, R502, R507, R717, R744
Штуцер для подвода внешнего пилотного давления    Ниппель (порт P2)
Этап 2 инициализация    Перепад давления p < 1,25 бара (18 фунт/кв. дюйм)
