Код заказа: 027H7167  Тип: ICLX 150

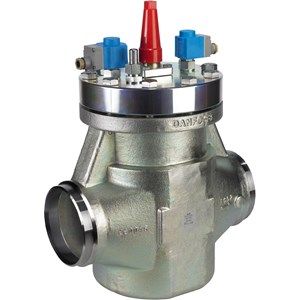

Клапан соленоидный ICLX 150 D
ICV 150 150 DIN
Step 1 opening degree (~) [%]    10 %
Вариант упаковки    Индивидуальная упаковка
Версия вентиля    Стандартный вариант исполнения
Готовый к эксплуатации    Запчасти для ICM/ICS/ICLX
Группа жидкости    I
Группа продуктов    Электромагнитные клапаны
Диапазон температур [°C] [Max]    120 °C
Диапазон температур [°C] [Min]    -60 °C
Диапазон температуры [°F] [макс.]    248 °F
Диапазон температуры [°F] [мин.]    -76 °F
Дополнительные принадлежности для изделия    Дополнительные аксессуары для ICM/ICS/ICLX
Значение Cv [гал/мин]    452 gal/min
Значение Kv [м³/ч]    391 m3/h
Индикатор направления потока    Штампованная маркировка в виде односторонней стрелки
Категория    III
Количество в упаковке    1 pc
Комплектующее к    ICLX
Макс. рабочее давление [бар]    52 bar
Макс. рабочее давление [фунт/кв. дюйм (изб.)]    754 psig
Марка    ICV Flexline
Материал корпуса    Сталь
Материал соединения    Сталь
Название продукта    2-ступенч. электромагнитный клапан
Направление    Прямой
Описание продукта    Электромагнитный клапан
Опция ручного управления    Шпиндель ручного управления
Покрытие    Zn (TLP)
Привод системы    Модуль двух пилотных электромагнитных клапанов EVM
Примечания    КАТУШКИ НЕ ВКЛЮЧЕНЫ
Присоединительный размер впускного отверстия [дюймы]    6 дюйм
Присоединительный размер впускного отверстия [мм]    150 mm
Присоединительный размер выпуска [дюймы]    6 дюйм
Присоединительный размер выпуска [мм]    150 mm
Работа клапана    Управляется электромагнитом
Соединение по стандарту    EN 10220
Степень открытия    1-ступенч. (дополнительная настройка)
2-ступенч. (по умолчанию)
Тип    ICLX 150
Тип входного соединения    Сварка встык
Тип выходного соединения    Сварка встык
Хладагенты    R134a, R22, R401A, R402A, R404A, R407A, R407B, R407C, R407F, R409A, R410A, R421A, R502, R507, R717, R744
Штуцер для подвода внешнего пилотного давления    Ниппель (порт P2)
Этап 2 инициализация    Перепад давления p < 1,25 бара (18 фунт/кв. дюйм)
