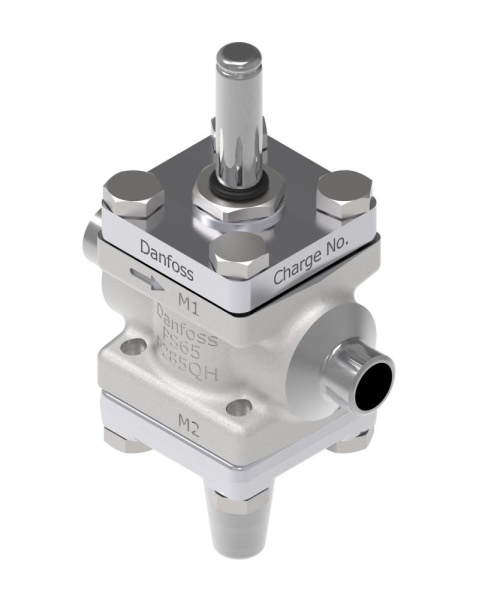

Код заказа: 027L3805 Danfoss Клапан-регулятор универсальный
Тип:  ICF 20-2-121(ANSI 20)

Технические характеристики:

Температура рабочей среды, °С-60 … +120

Рабочая среда   ГХФУ, негорючие ГФУ, ГФО, R717 (NH3) и R744 (CO2)

Максимальное рабочее давление (PN), бар изб.    65

Тип присоединения     ANSI 20   (ANSI B 36.10)

Размер корпуса клапана DN, мм    20

Масса не более, кг     4,5

Количество модульных портов, шт   2

Порт M1    ICFE 20

Порт M2    ICFO 20

Amax1, мм   121

Amax2, мм   85

Bmax1, мм    67

Cmax1, мм    93

Bmax2, мм    68

Cmax2, мм    107

Комплектность

В комплект поставки входят:
· клапан
· упаковка;
· инструкция по инсталляции;
· паспорт (предоставляется по запросу в электронной форме);
· руководство по эксплуатации (предоставляется по запросу в электронной форме);

Назначение изделия

Назначение

Клапаны-регуляторы универсальные типа ICF, могут выполнять несколько функций и замещать собой целый ряд обычных клапанов с механическим, электромеханическим и электронным управлением.
Клапаны ICF управляют потоками рабочей среды при помощи плавного регулирования или в режиме «открыт/закрыт». Метод регулирования зависит от того, какие функциональные модули установлены в клапан ICF.

Клапаны ICF удовлетворяют всем требованиям, предъявленным к оборудованию промышленных холодильных установок и устанавливаются на линиях:

• жидкости с / или без фазового перехода;
• всасывания влажного или сухого пара;
• дренажа и горячего пара.

Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения.

Климатическое исполнение

Изделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.

Область применения

Промышленные холодильные установки
