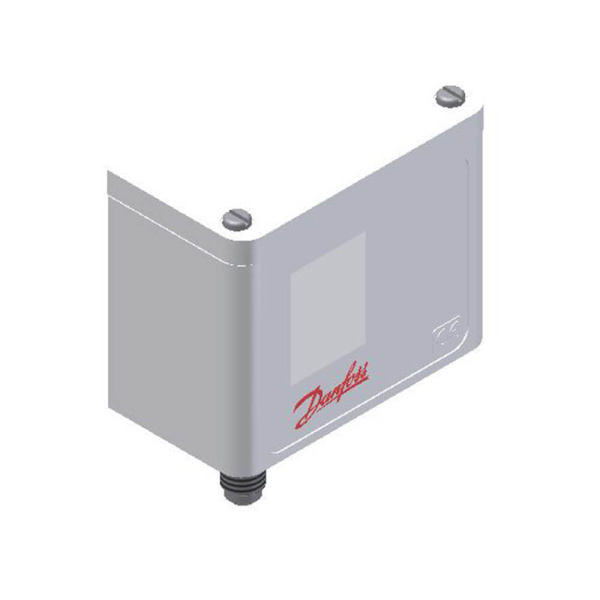

Основные характеристики (код заказа) 060-117166R Реле давления KP 5 (HP-авт.)

Enclosure rating Nema (~)      2
Lubricants compatibility          Oilfree applications
Oil free refrigerants                 R134a; R513A; R515B

Вариант упаковки                  Групповая упаковка
Вес нетто                               0.31 kg
Готовый к эксплуатации        Нет
Группа продуктов                   Реле и термостаты

Диапазон регулировки [psig] Pe [макс.]                464 psig
Диапазон регулировки [psig] Pe [мин.]                 116 psig
Диапазон регулировки [бар] Pe [макс.]                  32 bar
Диапазон регулировки [бар] Pe [мин.]                    8 bar

Диапазон температуры окружающей среды [°C], [Max]            65 °C
Диапазон температуры окружающей среды [°C], [Min]             -40 °C
Диапазон температуры окружающей среды [°F], [макс.]          149 °F
Диапазон температуры окружающей среды [°F], [мин.]            -40 °F

Дифференциал [psig] [макс.]                                 87 psi
Дифференциал [psig] [мин.]                                   26 psi
Дифференциал [бар] [макс.]                                    6 bar
Дифференциал [бар] [мин.]                                   1.8 bar

Допустимая нагрузка
AC15 = 10 А, 400 ВAC1 = 16 А, 400 ВAC3 = 16 А, 400 ВDC13 = 12 ВТ, 220 ВLR = 112 A, 400 В

Индикатор давления                              Сильфон
Категория диапазона давлений            Высокое давление
Количество в упаковке                          36 pc

Контакт функциональный                      Однополюсный на два направления
Макс. испытательное давление [psig]       510 psig
Макс. испытательное давление [бар] Pe    35 bar
Макс. рабочее давление [бар]                     35 bar
Макс. рабочее давление [фунт/кв. дюйм (изб.)]     510 psig

Масса брутто               0.34 kg
Название продукта                          Реле давления
Название семейства изделий         Реле давления KP
Оборудование                                  Окруж. Темп.
Примечание                                      80 °C/176 °F, макс. 120 минут

Описание продукта                         Реле давления
Размер присоединения давления     1/4
Сброс                                               Автоматич.

Совместимость масла с хладагентом
Применение без масла               R134a   R513A     R515B
Стандартное соединение давления    DIN 8906
Степень защиты, IP                    IP44
Тип                                               KP5
Тип присоединения                    ОТБОРТОВ.
Тип присоединения: внутренний и наружный                 Наружн.
Тип электрического соединения    6–14 мм
Характеристики проводки по EN 60947
Гибк., с обжимными кольцами: 0,5–1,5 мм2Гибк.,
без обжимных колец: 0,7–2,5 мм2
Одножильный/многожильный: 0,75–2,5 мм2

Хладагенты
R113
R124
R134a
R22
R404A
R407A
R407C
R407F
R407H
R422B
R422D
R438A
R448A
R449AR450A
R452A
R507A
R513A
R449B
R515B

Электрические характеристики по EN 60947
Степень загрязнения:    3
Номинальное импульсное напряжение: 4 кВ
Электрическое соединение            Резиновое кабельное уплотнение
