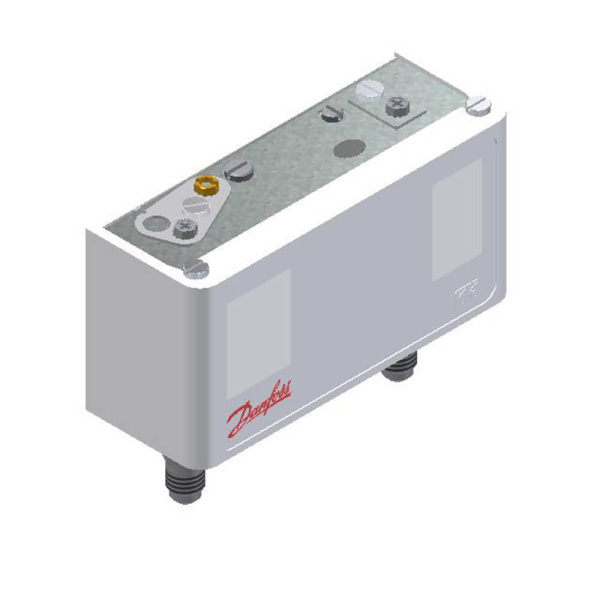

Основные характеристики  060-124166R Реле давления KP 15, двойное (LP-авт. / HP-авт.)

Enclosure rating Nema (~)      2
Lubricants compatibility           Oilfree applications
Oil free refrigerants                  R134a; R513A; R515B

Вариант упаковки                  Промышленная упаковка
Вес нетто                                0.42 kg
Готовый к эксплуатации        Нет
Группа продуктов                   Реле и термостаты

Диапазон температуры окружающей среды [°C], [Max]                  65 °C
Диапазон температуры окружающей среды [°C], [Min]                   -40 °C
Диапазон температуры окружающей среды [°F], [макс.]                149 °F
Диапазон температуры окружающей среды [°F], [мин.]                  -40 °F
Дифференциал с левой стороны [psig] [макс.]                  58 psi
Дифференциал с левой стороны [psig] [мин.]                   10 psi
Дифференциал с правой стороны [psig]                            58 psi
Дифференциал с правой стороны [бар]                             4 bar
Дифференциал с левой стороны [бар] [макс.]                   4 bar
Дифференциал с левой стороны [бар] [мин.]                     0.7 bar

Допустимая нагрузка
AC15 = 10 А, 400 ВAC1 = 16 А, 400 ВAC3 = 16 А, 400 ВDC13 = 12 ВТ, 220 ВLR = 112 A, 400 В

Индикатор давления                             Сильфон
Количество в упаковке                          32 pc
Контакт функциональный                      Однополюсный на два направления

Макс. испытательное давление с левой стороны [бар]               35 bar
Макс. испытательное давление с правой стороны [бар]             35 bar
Макс. рабочее давление с левой стороны [psig] Pe                     245 psig
Макс. рабочее давление с левой стороны, [бар] Pe                     17 bar
Макс. рабочее давление с правой стороны [psig] Pe                    510 psig
Макс. рабочее давление с правой стороны, [бар] Pe                    35 bar

Масса брутто       0.48 kg
Название продукта                      Реле давления
Название семейства изделий     Реле давления KP

Оборудование                             Окруж. Темп.
Примечание                                 80 °C/176 °F, макс. 120 минут

Описание продукта                     сдвоенное реле давления

Размер присоединения давления                             1/4
Регулировка, левая сторона [бар] Pe [макс.]           7.5 bar
Регулировка, левая сторона, диапазон Pe              6 мм рт. ст. — 108  фунт/кв. дюйм
Регулировка, левая сторона [бар] Pe [мин.]             -0.2 bar
Регулировка, правая сторона [psig] Pe [макс.]         464 psig
Регулировка, правая сторона [psig] Pe [мин.]           116 psig
Регулировка, правая сторона [бар] Pe [макс.]          32 bar
Регулировка, правая сторона [бар] Pe [мин.]            8 bar

Сброс            Автоматич.

Совместимость масла с хладагентом
Применение без масла         R134a     R513A       R515B

Стандартное соединение давления           DIN 8906
Степень защиты, IP                                      IP44
Тип                                                                 KP15
Тип присоединения                                      ОТБОРТОВ.
Тип присоединения: внутренний и наружный            Наружн.

Тип электрического соединения                 6–14 мм
Характеристики проводки по EN 60947
Гибк., с обжимными кольцами: 0,5–1,5 мм2
Гибк., без обжимных колец: 0,7–2,5 мм2
Одножильный/многожильный: 0,75–2,5 мм2

Хладагенты
R113
R124
R134a
R22
R404A
R407A
R407C
R407F
R407H
R422B
R422D
R438A
R448A
R449A
R450A
R452A
R507A
R513A
R449B
R515B

Электрические характеристики по EN 60947

Степень загрязнения:            3
Номинальное импульсное напряжение: 4 кВ
Электрическое соединение     Резиновое кабельное уплотнение
