Код заказа 061F8333 Тип ACB-2UA305W

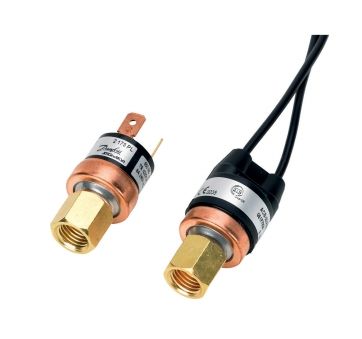

Реле давления картриджные ACB в исполнении со штуцером с накидной резьбой ¼
Основные характеристики  061F8333

Lubricants compatibility            Oilfree applications
Oiil free refrigerants                  R1234ze(E);  R134a;  R513A

Вариант упаковки                     Промышленная упаковка
Верхняя уставка давления [psi]                 232 psi
Верхняя уставка давления [бар]                16 bar
Вес нетто                                                      0.08 kg

Давление разрыва [psig]                              2900 psig
Давление разрыва [бар]                               200 bar

Диапазон температуры окружающей среды [°C], [Max]                 85 °C
Диапазон температуры окружающей среды [°C], [Min]                  -30 °C
Диапазон температуры окружающей среды [°F], [макс.]               185 °F
Диапазон температуры окружающей среды [°F], [мин.]                 -20 °F
Диапазон температуры рабочей среды [°C] [Max]                          135 °C
Диапазон температуры рабочей среды [°C] [Min]                            -55 °C
Диапазон температуры рабочей среды [°F] [макс.]                         275 °F
Диапазон температуры рабочей среды [°F] [мин.]                          -70 °F

Длина кабеля [дюймы]                           59.06 in
Длина кабеля [м]                                      1.5 m
Допустимая нагрузка                              AC = 6 A, 250 В

Категория диапазона давлений             Высокое давление
Количество в упаковке                            20 pc
Контакт функциональный                       SPST(NO)
Корпус                                                      ОБЫЧНЫЙ ТЕРМОКЛЕЙ

Макс. рабочее давление [бар]               45 bar
Макс. рабочее давление [фунт/кв. дюйм (изб.)]                   653 psig
Масса брутто                                          0.09 kg

Название продукта                                Картриджное реле давления
Название семейства изделий               ACB

Нижнее давление активации [бар]        13 bar
Нижнее давление активации [psig]        189 psi

Обозначение типа                                     ACB-2UA305W
Размер присоединения давления            1/4 дюйма
Сброс                                                          Автоматич.

Сечение кабеля питания [AWG]              18 AWG
Совместимость масла с хладагентом
Применение без масла   R1234ze(E)   R134a R513A

Соединение давления примечания                 Дефлятор
Спецификация                                                   ACB-2UA305W
Степень защиты, IP                                           IP65

Тип                                                                      ACB
Тип кабеля                                                         AWG18
Тип присоединения                                           ОТБОРТОВ.
Тип присоединения: внутренний и наружный              Наружн.
Управляющее напряжение [В перем. тока]     250 В

Установка                                                           Вертикально +/- 45º

Хладагенты
R125a  R134a   R22   R404A   R407C   R407H   R410A   R438A   R448A    R449A   R452A   R513A
Цвет провода                            Черный
Электрическое соединение      Кабель
