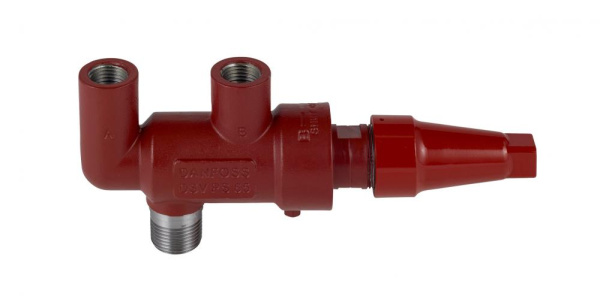

Код заказа: 148F3055 Danfoss Клапан запорный двойной DSV 10 NPT

Технические характеристики:

Рабочая среда   ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2)

B, мм     33

Е, мм     178

A, мм     45

Номинальный диаметр (DN), мм     15

Температура рабочей среды, °С     -50 … +100

C, мм     48

Герметичность затвора     Класс "А" по ГОСТ 9544-2016

Максимальное рабочее давление (PN), бар изб.    65

Масса не более, кг     1,5

Тип присоединения к трубопроводу на входе     Резьбовое NPT (3/4")

Применяются с предохранительными клапанами     SFA 10

ØF, мм     49

Тип присоединения на выходе    Внутренняя резьба - NPT 1/2"

Пропускная способность Kvs, м³/ч    5,7


Комплектность

В комплект поставки входят:
- клапан
- упаковка;
- инструкция по инсталляции;
- фитинги для установки предохранительных клапанов;
- паспорт (предоставляется по запросу в электронной форме);
- руководство по эксплуатации (предоставляется по запросу в электронном виде).


Назначение изделия

Клапаны запорные типа DSV – это трехходовые запорные клапаны, предназначенные для использования с двумя предохранительными клапанами.
Наличие двух предохранительных клапанов позволяет пропускать поток через один из них, а второй предохранительный клапан использовать во время ремонта или сервисного обслуживания первого клапана.
Клапаны DSV не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения. Клапаны DSV удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок.

Климатическое исполнение
Изделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях

Категории размещения 1 - 5 по ГОСТ 15150. 2.3 Область применения Промышленные холодильные установки Таблица 1. Спецификация материалов
