Код заказа: 148F5232

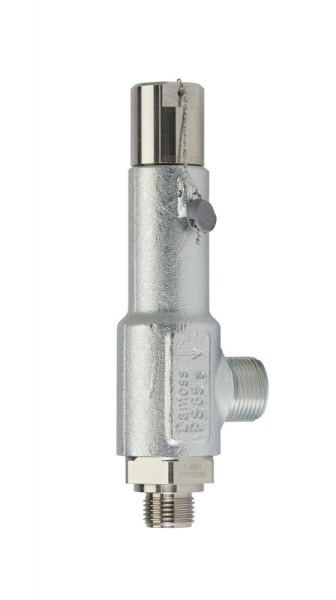

Danfoss Клапан предохранительный SFA 10 NPT 232

Технические характеристики:

B, мм   185

Номинальный диаметр (DN), мм   10/15

Температура рабочей среды, °С    от –30°С до +100°С

A1, мм    44

A2, мм   64

ØD, мм   32

Хладагенты     ГФУ, ГХФУ, R717, (аммиак NH3), R744 (углекислый газ CO2)

A3, мм    -

AF, мм   41

Масса, кг   0,95

Давление настройки (уставки) Pн, бар    13

Давление полного открытия, бар     1,1·Pн

Давление закрытия, бар     0,9·Pн

Диаметр проходного сечения, мм    6,8

Площадь проходного сечения, мм2     36,3

Коэффициент расхода для газа, не менее     0,85

Диапазон давлений настройки пружины Рн, бар     10 -27

Тип присоединения к трубопроводу на входе     наружная резьба NPT 1/2" (ISO 228/1)

Тип присоединения к трубопроводу на выходе     наружная резьба NPT ¾ "(ISO 228/1)

Максимальное рабочее давление, бар изб.     65


Комплектность

В комплект поставки входят:
· предохранительный клапан с пломбой
· упаковка;
· инструкция по инсталляции;
· паспорт (предоставляется по запросу в электронной форме);
· руководство по эксплуатации (предоставляется по запросу в электронной форме);


Назначение изделия

Клапаны предохранительные типа SFA – это зависящие от противодавления предохранительные клапаны углового исполнения, предназначенные для защиты сосудов и других элементов системы охлаждения от слишком высокого давления.

Клапаны модификации SFA используются в качестве внешних и внутренних предохранительных устройств холодильных установок. Пружина, размещенная в корпусе клапана, обеспечивает надежное закрытие клапана и не допускает протечек хладагента через него.

Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения. Клапаны SFA удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок. 2.2

Климатическое исполнение
Изделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.

Область применения
Промышленные холодильные установки Таблица 1. Спецификация материалов
