Общие сведения

• Среднего и высокого давления
• Одностороннего всасывания
• Направление вращения – правое и левое
• Назад загнутые лопатки
• Количество лопаток - 16

Габаритные и присоединительные размеры, положение корпуса и аэродинамические характеристики представлены в каталоге.

Каталог тягодутьевых машин ДН-13 (Размеры, аэродинамические и акустические параметры )

Технические характеристики тягодутьевых машин ДН-13

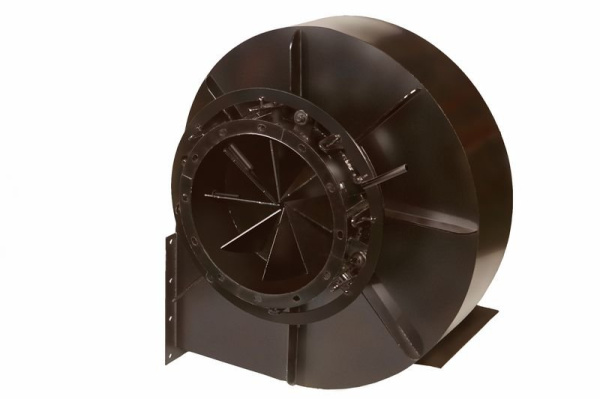

Назначение дымососов ДН-13 ( Вентиляторов дутьевых)

Вентиляторы дутьевые ДН-13 используются для искусственного притока воздуха к топкам котельных агрегатов через газоходы. Работают по принципу одностороннего всасывания. Вентиляторами дутьевыми ВДН допускается комплектовать котлы с уравновешенной тягой и производительностью по пару от 1 до 25 тонн в час. Также дутьевой вентилятор может использоваться в технологических установках в разных сферах народного хозяйства для перемещения чистых воздушных масс и выполнять функции дымоудаления в газомазутных котлах, имеющих уравновешенную тягу.

Вентиляторы ВДН и дымососы ДН-13 могут эксплуатироваться в диапазоне температур окружающей среды от -30 до +40 С. Наибольшая допустимая рабочая температура воздуха или газовоздушной смеси на входе в вентиляторы составляет +200С. Тягодутьевое вентиляционное оборудование рассчитано на продолжительную работу в районах с умеренным климатом (климатическое исполнение – У, ГОСТ 15150) при размещении по второй категории (в помещениях без искусственного регулирования микроклимата и вне помещений под навесом).

Дымососы ДН используются для утилизации продуктов горения из котельных топок посредством создания принудительной тяги. Для обеспечения надежной продолжительной работы и исключения перебоев рекомендуется применять дымососы ДН в котельных агрегатах, оснащенных дополнительно газовыми очистными установками.

Промышленные дымососы ДН и ВДН предназначены для длительной работы в помещениях без искусственного регулирования микроклимата, а также на открытом воздухе в географических районах с умеренным климатом (климатическое исполнение – У, категория размещения – 1, 2, 3 и 4 по ГОСТ 15150). Включение вентиляторов дымоудаления ДН и ВДН разрешается при температуре окружающего воздуха не менее -30С. Наибольшая температура удаляемых продуктов горения – не более +200С. Для увеличения срока эксплуатации дымососов типа ДН стенки корпуса-«улитки» выполняются из более толстой стали (в сравнении с дутьевыми вентиляторами типа ВДН).

Наиболее востребованные, часто запрашиваемые модели тягодутьевых машин:

• вентиляторы вдн 6,3, вдн 10; вдн 12,5
• дымососы дн 6,3; дн 9; дн 10; дн 12,5Д
