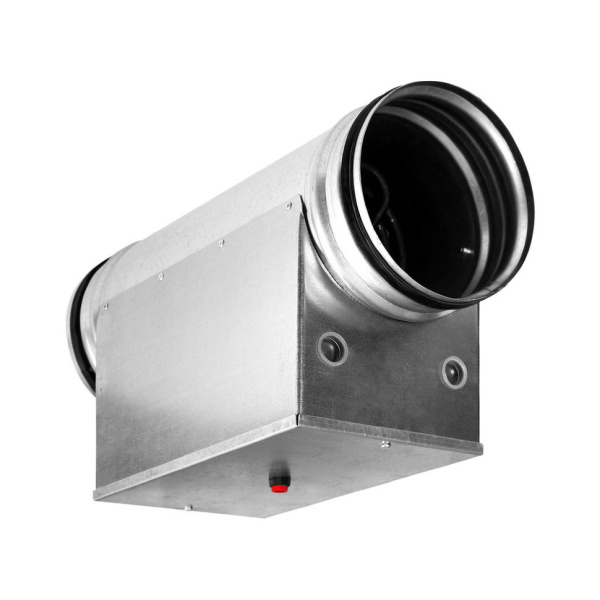

Описание канальный нагреватель Shuft EHC 200-5,0/2 электрический

Корпус воздухонагревателей выполнен из листовой стали с покрытием из цинка, а нагревательные элементы из нержавеющей стали. Все воздухонагреватели серии ЕНС оснащены двухступенчатой защитой от перегрева. Реле первой ступени (с автоматическим возвратом в исходное положение) срабатывает, когда температура воздуха на выходе из воздухонагревателя достигает 60 С. Реле второй ступени (с ручным возвратом в исходное положение нажатием кнопки, расположенной на корпусе воздухонагревателя) срабатывает, когда температура воздуха на выходе из воздухонагревателя достигает 90 С.

• Воздухонагреватели серии EHC могут работать с внешним электронным регулятором температуры серии ТС;
• Минимальный расход воздуха соответствует минимальной скорости потока 1,5 м/с;
• Корпус изготовлен из оцинкованной стали;
• Резиновые уплотнительные кольца обеспечивают герметичность соединений;
• ТЭНы изготовлены из высококачественной нержавеющей стали;
• Защитный термостат с ручным перезапуском (температура отключения 90b С);
• Защитный термостат с автоматическим перезапуском (температура отключения 60 С);
• Одноступенчатый нагрев.

Монтаж: Нагреватели должны устанавливаться таким образом, чтобы воздушный поток был направлен согласно стрелке на корпусе. Расстояние от нагревателя до заслонки, фильтра, отвода и других подобных элементов должно быть не менее двух диаметров присоединительного патрубка.

Воздухонагреватели мощностью до 2 кВт устанавливаются клеммной коробкой вверх, в стороны и вниз. Воздухонагреватели мощностью свыше 2 кВт устанавливаются клеммной коробкой вверх и в стороны. Скорость воздуха в воздухонагревателе должна быть не менее 1,5 м/с. Максимальная температура воздуха на выходе составляет 50°С. Воздухонагреватели устанавливаются внутри помещения.

Подключение электропитания: Электропитание на нагреватель должно быть подано после включения вентилятора при достаточном потоке воздуха. Кабель электропитания должен соответствовать мощности воздухонагревателя. Автоматический выключатель также должен соответствовать мощности и номинальному потребляемому току. Внешнее реле защиты должно быть с автоматическим возвратом в исходное положение. Корпус воздухонагревателя должен быть заземлен.

Характеристики Shuft EHC 200-5,0/2 электрический

Габаритные размеры Shuft EHC 200-5,0/2 электрический

Расшифровка наименования

Схема электрического подключения

Варианты монтажа

Паспорт Shuft EHC 200-5,0/2 электрический
