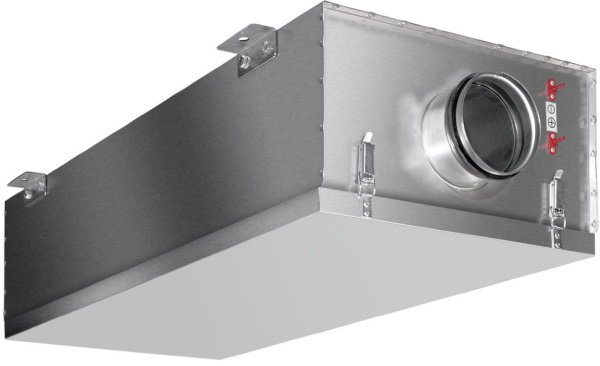

Описание приточная установка Shuft CAUF 800-5.0/2 VIM

Вентиляторные блоки CAUF VIM состоят из секции фильтрации и вентиляторной секции, объединенных в компактном корпусе. Конструкция вентиляторного блока CAUF VIM предусматривает установку опционального электрического нагревателя EH/CAUF необходимой мощности.

• Минимальная высота, требуемая для установки.
• Прочный корпус из оцинкованной стали.
• Звуко- и теплоизоляция 50-мм базальтовой минеральной ватой.
• Высокоэффективный вентилятор.
• Вентиляторные блоки оборудованы фильтром F5.

Вентиляторные блоки CAUF VIM предназначены для работы в помещениях малых объемов: офисах, магазинах, квартирах и т.п. Можно устанавливать непосредственно в обслуживаемом помещении за подвесным потолком.

Блоки CAUF VIM состоят из секции фильтрации и вентиляторной секции, объединенных в компактном корпусе. Конструкция вентиляторного блока CAUF VIM предусматривает установку опционального электрического нагревателя EH/CAUF необходимой мощности.

• Изготавливаются в компактном звуко- и теплоизолированном корпусе из листовой оцинкованной стали. Толщина изоляции из базальтовой минеральной ваты 50 мм.
• Вентилятор установки оборудован высокоэффективной крыльчаткой с назад загнутыми лопатками и асинхронным двигателем с внешним ротором.
• Уплотненные шариковые подшипники двигателя не требуют техобслуживания и обеспечивают увеличенный срок службы.
• Защита двигателя вентилятора осуществляется встроенными термореле или термо-контактами с автоматическим перезапуском.

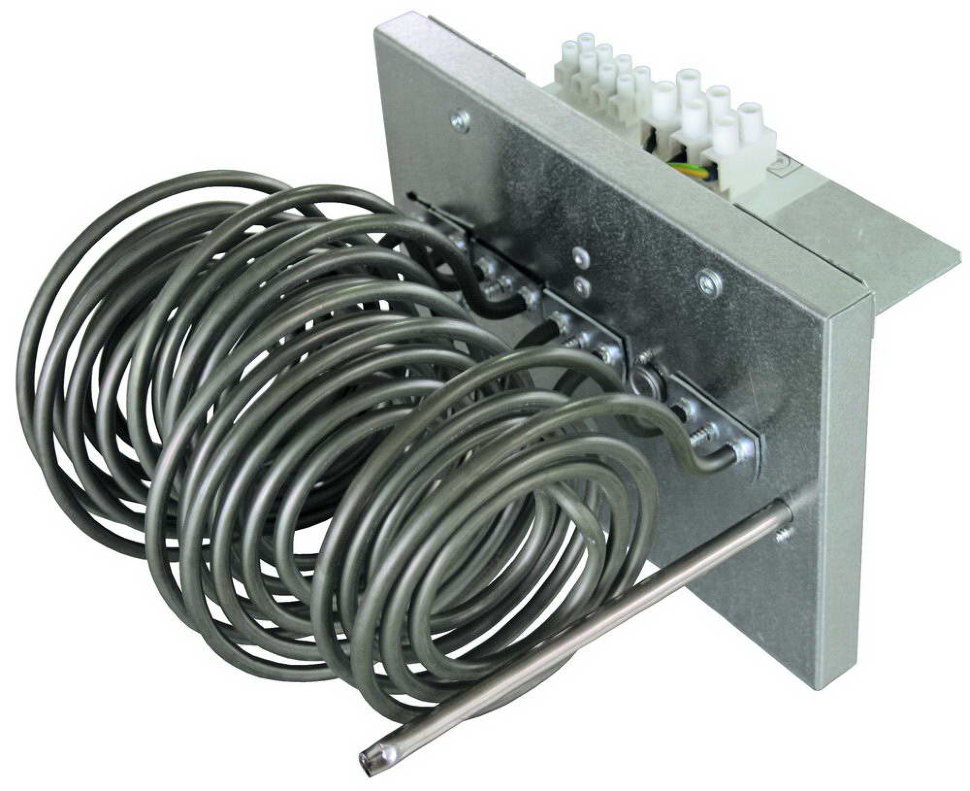

• Опциональный блок нагревательных элементов из нержавеющей стали имеет одно- или двухступенчатую защиту от перегрева. Первая ступень настроена на 60С и перезапускается автоматически, вторая ступень (только у трехфазных нагревателей) настроена на 120С и перезапускается вручную.
• Блок оснащен карманным фильтром класса EU5.

Характеристики Shuft CAUF 800-5.0/2 VIM

Аэродинамические характеристики

Габаритные размеры Shuft CAUF 800-5.0/2 VIM

Схема электрического подключения

Принципиальная схема установки

Паспорт приточная установка Shuft CAUF 800-5.0/2 VIM
