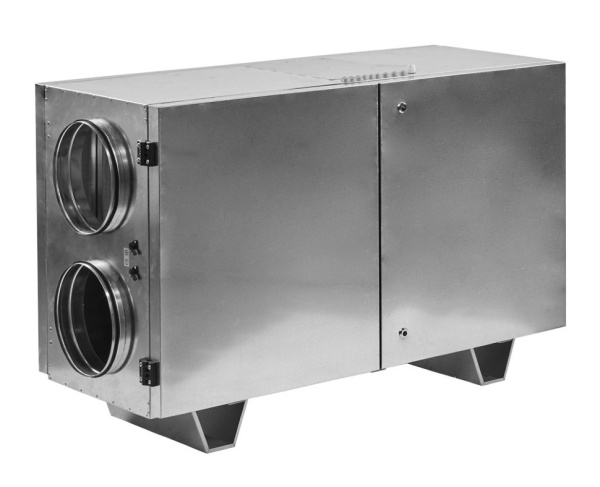

Описание приточная установка Shuft UniMAX-P 450 SW

Установки серии UniMAX-P SW предназначены для очистки, подогрева и подачи свежего воздуха в жилые, общественные и производственные помещения небольших и средних объемов: офисы, магазины, квартиры и т.п. В процессе работы установки удаляют из помещения загрязненный воздух, очищая его и извлекая из него тепло, и передают это тепло поступающему воздуху. Тем самым установки позволяют экономить энергоресурсы и эффективно вентилировать помещения при существовании ограничения на энергоресурсы. Установки можно легко монтировать непосредственно в обслуживаемом помещении.

Установки изготавливаются в корпусе из листовой оцинкованной стали с 50-мм звуко-теплоизоляцией из базальтовой минеральной ваты. Стандартно установки комплектуются приточным и вытяжным вентиляторами, электрическим предварительным нагревателем (UniMAX-P 450SW и UniMAX-P 800SW), приточным и вытяжным фильтрами, пластинчатым рекуператором, байпасом (для UniMAX-P 1000/1500/2000SW, UniMAX-P 2800/3500SW) с приводом заслонки (для UniMAX-P1000/1500/2000 SW), системой автоматического управления с пультом дистанционного управления (кроме UniMAX-P 2800/3500 SW).

Вентиляторы установок оборудованы высокоэффективными крыльчатками с назад загнутыми лопатками и асинхронными двигателями с внешним ротором. Уплотненные шариковые подшипники двигателей не требуют техобслуживания и обеспечивают увеличенный срок службы.

Защита двигателей вентиляторов осуществляется встроенными термо-контактами с автоматическим перезапуском. Предварительный электронагреватель имеет двухступенчатую защиту от перегрева. Первая ступень настроена на 60 С и перезапускается автоматически, вторая ступень настроена на 120 С и перезапускается вручную. Система управления позволяет защитить водяной нагреватель от замерзания. В установке регулируются скорость и температура приточного воздуха. Пластинчатый рекуператор защищен от обмерзания.

Установка предназначена для монтажа непосредственно к круглым воздуховодам. Присоединительные патрубки имеют резиновые уплотнения. Диапазон изменения температуры составляет -20…+40 С.

• Интегрированная автоматическая система управления;
• Толщина теплоизоляции 50 мм;
• Пластинчатый теплообменник с КПД до 60 % при максимальном расходе воздуха;
• Укомплктованы водяными нагревателями;
• Эффективные малошумные вентиляторы;
• Регулировка производительности (3 скорости);
• Регулировка температуры приточного воздуха;
• Защита рекуператора от замерзания;
• Электрический предварительный подогрев воздуха или байпасный канал;
• Каждый агрегат тестируется производителем;
• Простой монтаж;
• Возможность обслуживания с двух сторон.

Управление и принцип работы системы регулирования: Скорость и температура приточного воздуха задаются на пульте дистанционного управления. Подробная информация о режимах и индикации указана в инструкции на пульт управления. Температура приточного воздуха поддерживается с помощью рекуператора и электрического нагревателя.

Характеристики установки Shuft UniMAX-P 450 SW

Характеристики вентиляторов

Характеристики теплообменников

Габаритные размеры Shuft UniMAX-P 450 SW

Схема электрического подключения

Принципиальная схема установки

Паспорт приточная установка Shuft UniMAX-P 450 SW
