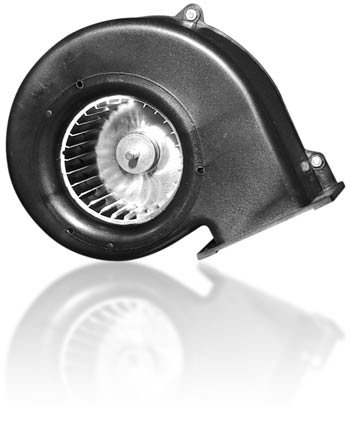

Описание вентилятор Coprel CRT 10

• центробежный вентилятор с одинарной аспирацией;
• однофазный двигатель с 2 экранированными полюсами, со встроенной защитой полным сопротивлением, изготовлен согласно требованиям ЕС по стандарту EN 60335-1, с самоцентрирующимися и самосмазывающимися бронзовыми втулками с большим запасом смазки;
• двигатель с минимальным классом изоляции 130 "B";
• предназначен для работы в непрерывном режиме при температуре окружающей среды от -10°C до +50°C;
• подключение к электросети посредством радиальных или осевых штыревых фастонов 6,3x0,8 мм, которые крепятся непосредственно к катушке;
• крыльчатка диам. 100 мм постоянной толщины, изготовленная из черного нейлона, армированного стекловолокном, с загнутыми вперед лопастями;
• шнек, изготовленный из черного нейлона, армированного стекловолокном.

  По запросу:
• двигатели с различной мощностью и классами изоляции: 155 "F" - 180 "H";
• крыльчатка из алюминия диам. 97 мм;
• версия "BB" на 2-х шарикоподшипниках типа 626 ZZ, смонтированных на двигателе;
• напряжение питания от 12В до 400В 50/60 Гц;
• версия "НТ" для работы в условиях от -30°C до +100°C;
• версия с двойным напряжением и/или двойной скоростью вращения;
• подсоединение к электросети при помощи шнура различной длины;
• обмотка катушки двигателя со степенью защиты IP55;
• термозащита и/или термоплавкий предохранитель;
• герметичные суппорты со степенью защиты IP50;
• кожух двигателя, изготовленный из нейлона, армированного стекловолокном;
• различные варианты расположения двигателя.

  Идентификационный код изделия



  1) серия
  2) модель
  3) тепловая защита T:термозащита F: термоплавкий предохранитель символ отсутствует: встроенная защита полным сопротивлением
  4) код обмотки катушки
  5) тип и расположение фастона (см. таблицу 1)
  6) символ отсутствует: самоцентрирующиеся втулки BB: шарикоподшипники
  7) тип вентилятора символ отсутствует: вентилятор из нейлона VA: вентилятор из алюминия
  8) символ отсутствует: стандартная версия CM: кожух двигателя
  9) напряжение питания
  10) частота сети

  Расположение фастона (таблица 1)



  Установочные размеры Coprel CRT 10




  Серия	CRT010
  Двигатель	40-1
  Размер (мм)	Нейлон 100x50
  Потребляемая мощность (Вт)	53
  Потребляемый ток (A)	0.4
  Оборотов/мин	1750
  Производительность (м3/ч)	231
  Статическое давление (Па)	247
  Кривая n°	1
