Назначение и исполнение вентилятор Веза ОСА 510-8

• Типоразмерный ряд: 400, 420, 500, 630, 800, 900, 100, 1120, 1250
• Давление: от 150 Па до 800 Па
• Расход воздуха: от 4000 м3/час до 80 000 м3/час

• Системы вентиляции и воздушного отопления
• Системы противодымной вентиляции
• Санитарно-технические и производственные установк

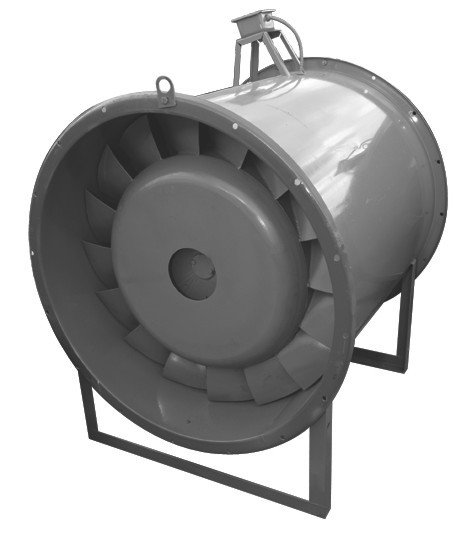

Вентиляторы серии ОСА ® 510 состоят из следующих основных узлов: цилиндрического корпуса, рабочего колеса, спрямляющего аппарата, асинхронного двигателя и конического элемента. Рабочее колесо имеет 16 листовых специально спроектированных лопаток, приваренных к втулке большого диаметра.

Вырезанные лазером лопатки могут устанавливаться с разными углами: 18, 26, 38 и 46 градусов. Колесо снабжено входным коком, обеспечивающим безотрывное течение вблизи втулки.

Корпус выполнен в виде цилиндрической обечайки на специальном оборудовании с высокой точностью внутреннего кругового сечения. С двух сторон корпуса вентилятора модификации «А» расположены фланцы унифицированных размеров.

Конструкционные особенности вентилятора ОСА 510

У вентилятора модификации «Б» входная часть корпуса выполнена в виде коллектора.

Комплектуется вентилятор фланцевым асинхронным двигателем. Клеммная коробка находится на корпусе вентилятора.

Конический элемент закрывает двигатель и обеспечивает снижение осевой составляющей скорости в выходном сечении вентилятора и повышение создаваемого вентилятором статического давления.

• Вентилятор выполнен правого вращения: колесо вращается по часовой стрелке, если смотреть со стороны всасывания.
• Вентилятор изготовлен из углеродистой стали. Все элементы вентилятора имеют защитно-декоративное лакокрасочное покрытие.
• Вентилятор имеет два типа крепления корпуса: фланцевое (01) и на стойке (02).

Условия эксплуатации

Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей. Они предназначены для эксплуатации в условиях умеренного (У), умеренного и холодного (УХЛ) и тропического (Т) климата 2-ой категории
размещения по ГОСТ 15150-69.

Температура окружающей среды

• от минус 45 до +40°С для умеренного, умеренного и холодного климата;
• от минус 10 до +50°С для тропического климата;

Перемещаемая среда в обычных условиях не должна содержать липких веществ, волокнистых материалов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации более 100мг/м 3.

• среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2мм/с.
