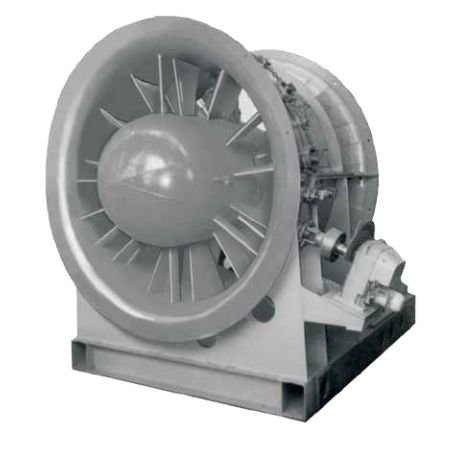

Вентилятор ВОМ-18 для вентиляции тоннелей и станций метрополитенов

Внимание! Для упрощения подбора оборудования, предлагаем вам заполнить опросный лист или связаться с менеджером.

Опросный лист для подбора вентилятора проветривания шахт и метро

Вентилятор осевой ВОМ-18 предназначен для принудительной вентиляции тоннелей и станций метрополитенов. Вентилятор может применяться для проветривания дорожных тоннелей и других инженерных сооружений. Реверсирование воздушной струи производится одновременным поворотом лопаток спрямляющего аппарата на 180° и (изменением направления вращения ротора двигателя).

Особенности вентилятора

  • современная  аэродинамическая  схема,  высокий КПД, реверс не менее 96% подачи от прямой работы, изменение угла лопаток рабочего колеса на ходу от электропривода, дистанционный  поворот  лопаток  спрямляющего  аппарата,  упрощенный  монтаж  и  демонтаж,  безопасность работы, наличие аппаратуры контроля и управления;
  • вентилятор  работает  в  режиме,  соответствующем  характеристике  сети  проветриваемого объекта, с высоким эксплуатационным КПД;
  • огнестойкость при температуре 250°С в течение одного часа;
  • вентилятор  поставляется  в  одной  из  4-х  модификаций:  с  механизмом  поворота  лопаток рабочего колеса и без него;
  • с диффузором и без него.

Технические характеристики

Номинальный диаметр рабочего колеса, мм 1600
Ном. полезная гидрав. мощность, кВт 21±10%
Номинальная подача, m/s 32±10%
Максимальный полный КПД 0,8
Номинальное полное давление, daPa 65
Подача в пределах рабочей области, m/s:
Минимальная 15
Максимальная 50
Мощность электропривода, кВт 45
Напряжение, В 380(660)
Полное давление в пределах раб.обл., daPa:
Минимальное 20
Максимальное 90
Частота вращения рабочего колеса, min 730
Габаритные размеры, мм:
Длина 3350
Ширина 2500
Высота 2180
Масса,кг 5500

Конструкция шахтного вентилятора ВОМ-18

  • Вентилятор ВОМ-18 состоит из корпуса, спрямляющего аппарата, ротора, привода механизма поворота лопаток рабочего колеса на ходу, привода механизма поворота лопаток спрямляющего аппарата (СА), приводного двигателя на стойке, муфты, диффузора, шиберуещего устройства с приводом, ручного тормоза и общей фундаментной рамы, которая крепится болтами к стационарному фундаменту, станции измерения расхода и давления воздуха.
  • Вентилятор выпускается в четырех исполнениях: с поворотом лопаток рабочего колеса на ходу и диффузором; с поворотом лопаток рабочего колеса на ходу; без поворота лопаток рабочего колеса на ходу и диффузором; без поворота рабочего колеса на ходу.
  • Для профилактических осмотров лопаток рабочего колеса корпус имеет люки, расположенные с обеих сторон, и горизонтальный разъем.
  • Ротор с рабочим колесом, насаженным на вал по конусной посадке, вращается в двух сферических роликоподшипниках.
  • Лопатки рабочего колеса поворачиваются на углы от 150° до 450° при прямой работе и на 180° при реверсивной работе. Поворот лопаток рабочего колеса осуществляется от электрического привода.
  • Спрямляющий аппарат состоит из корпуса, поворотных лопаток и цепного механизма.
  • Одновременный поворот лопаток аппарата осуществляется от исполнительного механизма через одну из лопаток и цепную передачу.
  • Лопатки разворачиваются приводом в три положения: прямая работа, реверсивная работа, среднее положение (шибер).
  • Для предотвращения утечки воздуха через неработающий вентилятор предусмотрено шиберующее устройство, состоящее из двух заслонок, которые через систему рычагов автоматически шиберуют проточную часть при остановленном вентиляторе.
  • Вентилятор имеет станцию измерения расхода и давления воздуха, которая включает приемник динамического давления прямого потока, приемник динамического давления обратного потока и два приемника статического потока.
  • Для предотвращения проворачивания ротора при ремонтах и осмотрах вентилятор снабжен ручным тормозом с конечным выключателем, предотвращающим запуск приводного двигателя при заторможенном вентиляторе.
  • При необходимости осуществления реверсирования воздушной струи приводной двигатель останавливается (электродинамическим торможением), после чего лопатки СА и лопатки рабочего колеса поворачиваются в положение соответствующее реверсивной работе, и приводной двигатель пускается с изменением направления вращения.
  • Для различных условий эксплуатации, глубины заложения камер, климатических зон и др, вентилятор выпускается в четырех исполнениях.

Габаритные размеры
