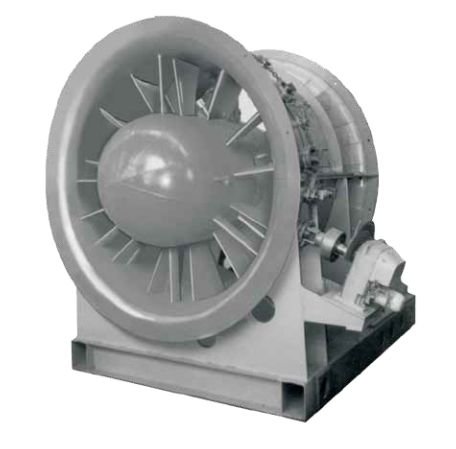

Вентилятор ВОМ-24

Оставить заявку на приобретение данного товара на

info@domxoloda.ru

Цена

Вентилятор ВОМ-24 для вентиляции тоннелей и станций метрополитенов

Внимание! Для упрощения подбора оборудования, предлагаем вам заполнить опросный лист или связаться с менеджером.

Опросный лист для подбора вентилятора проветривания шахт и метро

Вентилятор осевой ВОМ 24 предназначен для вентиляции тоннелей и станций метрополитенов. Вентилятор устанавливается стационарно в камере тоннелей и может применяться как в одинарной установке, так и в установке из двух вентиляторов. Реверсирование воздушной среды производится изменением направления вращения приводного электродвигателя с одновременным изменением углов установки лопаток спрямляющего аппарата.

Особенности вентилятора

современная аэродинамическая схема, высокий КПД, реверс не менее 96% подачи от прямой работы, изменение угла лопаток рабочего колеса на ходу от электропривода, дистанционный поворот лопаток спрямляющего аппарата, упрощенный монтаж и демонтаж, безопасность работы, наличие аппаратуры контроля и управления;
вентилятор работает в режиме, соответствующем характеристике сети проветриваемого объекта, с высоким эксплуатационным КПД;
огнестойкость при температуре 250°С в течение одного часа;
вентилятор поставляется в одной из 4-х модификаций: с механизмом поворота лопаток рабочего колеса и без него;
с диффузором и без него.

Технические характеристики

Номинальный диаметр рабочего колеса, мм	2400
Подача в пределах рабочей зоны, м/с
минимальная, не более	25(26)
максимальная, не менее	110(115)
Давление в пределах рабочей зоны, daPa
минимальная, не более	30(34)
максимальная, не менее	80(90)
Максимальный полный КПД,не менее	0,83
Мощность электропривода, кВт, не более	75
Напряжение, В	380/660
Частота вращения рабочего колеса, мин	460(490)
Габаритные размеры, мм
Длина	5020
Ширина	2800
Высота	3015
Масса вентилятора,кг	845

Конструкция шахтного вентилятора ВОМ-24

Вентилятор ВОМ 24 состоит из следующих сборочных единиц: корпуса, ротора, спрямляющего аппарата (СА), коллектора, кока, шиберующего устройства и приводного двигателя.
Корпус вентилятора имеет горизонтальный разъем, обе его половины соединяются болтами. Опоры под подшипники ротора крепятся к корпусу болтами.
Поворот лопаток спрямляющего аппарата осуществляется индивидуально, вручную.
Ротор вентилятора состоит из вала с насаженным на него рабочим колесом и вращается в двух сферических роликоподшипниках.
В рабочем колесе пружинными кольцами закреплены лопатки, что позволяет плавно изменять характеристику вентилятора.
Лопатки устанавливаются на требуемый угол в пределах от 15° до 45° через люки при остановленном вентиляторе.
Передача вращения от электродвигателя к ротору может осуществляться напрямую через упругую муфту или с использованием клиноременной передачи.

Габаритные размеры

Аэродинамические характеристики
