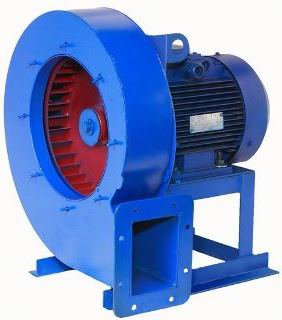

Общие сведения

• ТУ 4861-001-85589750
• Высокого давления
• Одностороннего всасывания
• Корпус спиральный, поворотный
• Вперед загнутые лопатки
• Количество лопаток – 32
• Направление вращения – правое и левое

Назначение

Вентиляторы высокого давления ВР 12-26 №5 эксплуатируются в сооружениях различного, преимущественно промышленного назначения. Устанавливаются в стационарных системах вентиляции, кондиционирования, отопления, используются с разнообразными установками в производственных/ санитарно-технических целях.

ВР 12-26 общепромышленного назначения разработаны для перемещения воздушных потоков, неагрессивных газовоздушных смесей без липких/волокнистых частиц, с запыленностью до 0.1 г/куб.м. Промышленные вентиляторы марки ВР 12-26 не могут быть использованы в технологических процессах с установками, нагревающими перемещаемые газовоздушные среды выше температуры возгорания содержащихся в них взрывоопасных компонентов.

Предельно допустимая температура перемещаемых воздушных/ газовоздушных потоков для приборов стандартного исполнения составляет +80 градусов, для тепло-, жаростойких – 200 градусов.

Условия эксплуатации

Согласно требованиям ГОСТ эксплуатация данного оборудования рекомендована в зонах с умеренным либо тропическим климатом, 2-3-я категории размещения. Монтаж по 1-й категории допустим при условии эффективной защиты от внешних воздействий электродвигателя устанавливаемого прибора. Температура внешней среды: допустимый диапазон +40…-40 град.

Основные варианты изготовления

Индекс

Назначение и материалы

-

Общепромышленное исполнение, материал - углеродистая сталь

Ж2

Общепромышленное исполнение, теплостойкое (допустимая температура перемещаемой среды – до плюс 200 градусов С), материал – углеродистая сталь

К1

Коррозионностойкое исполнение, материал – нержавеющая сталь

К1Ж2

Коррозионностойкое исполнение, теплостойкое, материал – нержавеющая сталь

В

Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь

ВЖ2

Взрывозащищенное исполнение из разнородных металлов, теплостойкое; материал – углеродистая сталь, латунь

ВК1

Взрывозащищенное исполнение из разнородных металлов, коррозионностойкое,  материал – нержавеющая сталь, латунь
